用户背景:
山东力诺瑞特新能源有限公司是由力诺集团与德国Paradigma公司共同投资成立的中外合资企业,是集太阳能光热、光伏工程多类型多方面利用的综合性企业,亚洲最大的太阳能生产企业。企业已通过ISO9001、ISO14000、OHSAS18000、CCC强制认证、中国环境标志太阳能产品认证及金太阳认证。山东力诺瑞特新能源有限公司为目前中国太阳能行业内发展速度最快的企业。
用户需求:
作为行业内的“龙头老大”,力诺瑞特对产品的品质有着更高的要求,这就需要专业的测试设备完成对产品的检测。
实际应用:

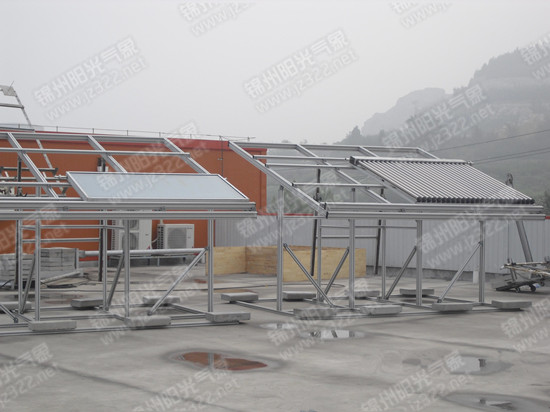

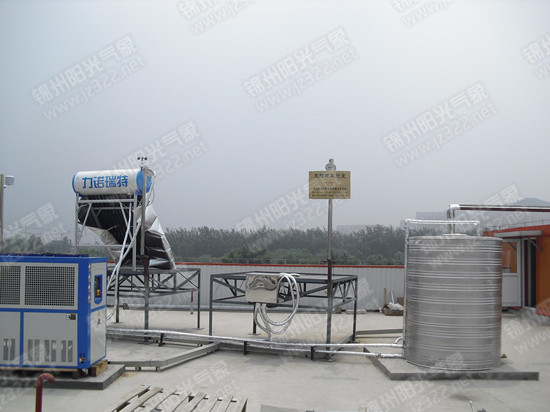

阳光产品在力诺瑞特现场
TRM-2型太阳能热水器测试系统是我公司根据多年生产太阳能检测仪器经验,以现有市场情况为基准,推出一款新型测试设备,该系统是针对太阳能家用太阳能热水器(储热水箱容积小于0.6立方米)的检验检测研发的,可同时检测5台太阳能热水器。
TRM-KZT型自动控制台
TRM-KZT型自动控制台是将测试仪器与检测配套设备中的控制部分集成一体的综合自动控制装置,其采用微机控制技术对混水泵(混水系统),电磁阀(自动上下水系统),自动加热(水箱定温系统),水泵(自动喷淋装置),等设备进行集中控制。并使测试数据自动登录微机打印检测报告,使检测过程自动进行,提高工作效率。其具体参数如下:
A. 控制台结构:钢制结构,表面喷塑处理,测量仪器嵌入式安装
B. 系统供电:220V(±10%),50Hz(±2%)
C. 控制方式:手动输入信息,自动完成控制,光电指示运行状态
D. 由交流接触器组成控制逻辑开关,实现各路工作切换
E. 通过微机通讯接口实现测试仪器的数据共享,同时发出控制信息
F. 安全保护功能,负载过流过温,自动断电
H. 控制负载:<20A/路
G. 控制通道:<60路,
H. 检测通道:<80路
I. 尺 寸:1100×800×750mm

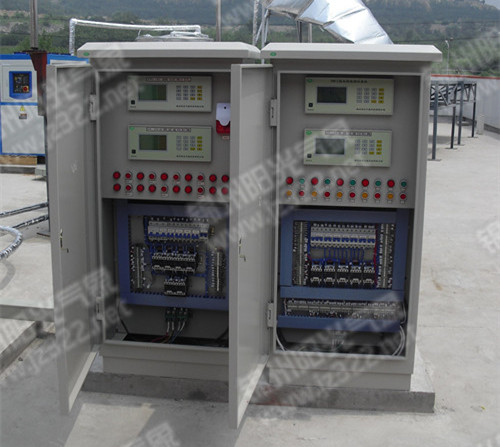

控制柜
混水控制柜具有完成被测热水器的强迫混水等功能。试验结束前,需通过混合搅拌,使水箱中水温均匀一致,达到至少5min内水箱入口温度的变化≤±0.2℃,记录水箱内三个测温点的温度(或其平均值)即为集热试验结束时水箱内的水温。混水控制柜的相关参数如下:
A.流 量:400L/h~600L/h(可调)
B.水泵功率:输入功率 90W
C.进出口内径:12mm
D.额定电压:220V
E.电 磁 阀:4路,完成水路的逻辑组合,耐水温:8~100℃
F.室外防水结构设计,保温等级:3级
太阳能热水器热性能测试系统为整个设备的核心,其测试内容主要包括热性能、空晒,其中热性能包括得热量和热损两部分。热性能测试要求试验至少包括四整天对整个系统的室外试验,以及一次确定水箱的热损系数的过夜热损试验。在做得热量试验时,日照时间仅要求为正午前四个小时和正午后四个小时,其他时间需要将集热器表面阳光遮挡,防止热水器升温,影响测量结果。
在测试系统中除上述及部分外,还包括很多其他部分,具体产品特点及技术参数详见产品说明。
