一、用途

一套坚固耐用，操作简便，独立完整的涡度相关通量监测系统。

二、原理

由OP-2 （CO2 / H2O分析仪）监测CO2 / H2O，超声风速仪R3-50监测三维风速，大气温度，配套软件EDDYSOFT对相关监测数据自动计算，获取实时通量值，包括CO2 通量， H2O通量，感热通量，潜热通量。

三、特点

  1、CO2/H2O开路系统；

  2、高质量超声风速计；

  3、软件EDDYSOFT提供了强大数据采集处理功能；

  4、系统高度集成，安装，操作步骤简洁明了。

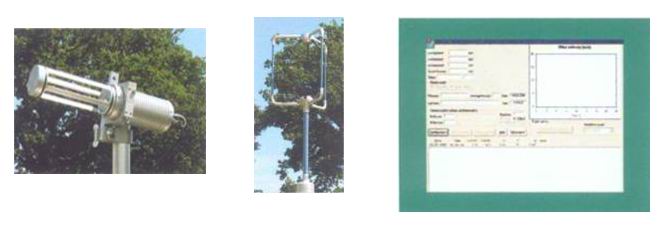

四、组成

  1、OP-2 CO2/H2O分析仪：依NOAA设计发展的开路系统，有效的克服了传统闭路系统中的响应时滞问题。

  2、R3-50超声风速计：高速、研究级风速计，环境适应性强。

  3、EDDYSOFT数据处理软件：德国Max Plank学会研发，任意安装在各种个人电脑上，基于各种windows 操作系统，广泛应用于全球生态系统研究领域。

  4、供电单元、数字转换器、防水机箱及支架等。

五、技术指标

  1、OP-2 开路CO2/H2O分析仪

   （1）测量技术：开路系统，绝对测量，红外分析仪（NDIR），同步CO2/H2O测量

   （2）CO2一般标定测量范围： 200～600ppm

   （3）CO2测量分辨率： 0.02ppm

   （4）H2O一般标定测量范围：0～40mb

   （5）H2O测量分辨率：0.05mb

   （6）光学通路：80cm（4×20cm折射路径）

   （7）过滤采样系统：3个窄波段过滤器，采样率：3000RPM（50Hz）

   （8）模拟/数字输出：15Hz，用户可选；具有温度补偿。

   （9）供电要求：12V DC（9.5～18V）

   （10）结构：镀铝，防水设计

   （11）操作温度：-25℃～+45℃

   （12）重量：2Kg

  2、R3-50超声风速计

   （1）超声测量：采样率：50Hz，参数：UVW，声速

   （2）风速测量范围：0-45m/s

   （3）风速测量分辨率：0.1m/s

   （4）风速测量精度：<±1% RMS

   （5）风向测量范围：0～360°

   （6）风向测量分辨率：1°

   （7）风向测量精度：<±1°

   （8）声速范围及分辨率：300～370ms^-1，0.01ms^-1

   （9）声速精度：<±0.5%（20℃时）

   （10）数字输出：通讯：RS422全双功，8个数字位，1个停止点，无奇偶校验，波特率：2400-115200，输出速率：0.4～50s^-1

   （11）供电要求：9～30V DC <4W

   （12）操作温度：-40℃～60℃

   （13）防水等级：IP65

   （14）重量：1Kg

六、产地：英国
