一、概述

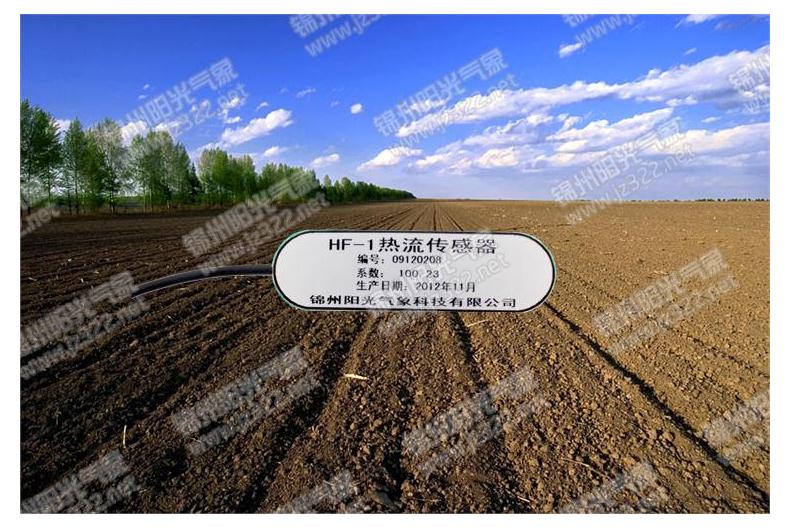

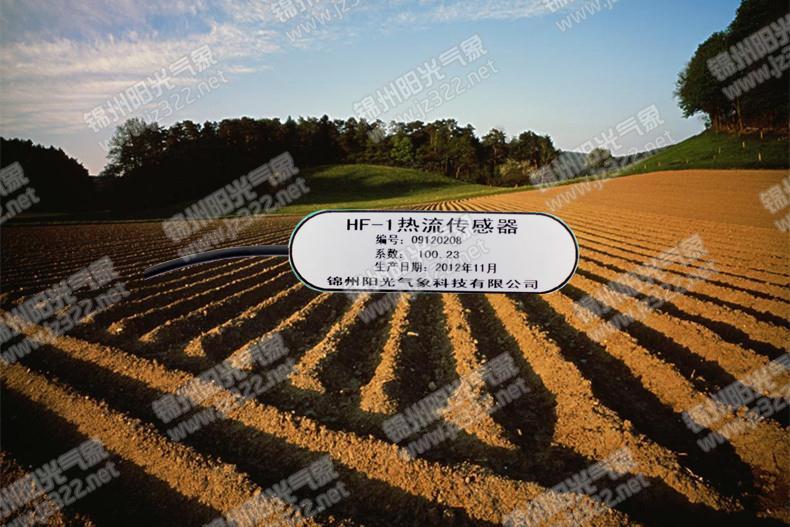

热通量传感器又称作热流板、热流计、土壤热通量板等名称，是专门用来测量土壤或建筑墙体热通量的仪器，其具有体积小巧、操作简单、无需供电、检测精度高等优点，广泛用于测量土壤、建筑墙体及玻璃幕墙等的热传导情况，配合数采仪可实现多点同步测量，为土壤或墙体的能量平衡及热传导研究提供准确的数据保障。

 热通量传感器采用热电堆原理，该热电堆由两种不同的金属材料组成，热电堆接收到热辐射后产生温差电动势，再根据算法得到热通量数值。

三、功能特点

1、测量精度高、性能优异、输出稳定；

2、无需供电，模拟信号输出，配合变送器可输出RS485或4-20mA等标准信号；

3、灵敏度高，响应快速；

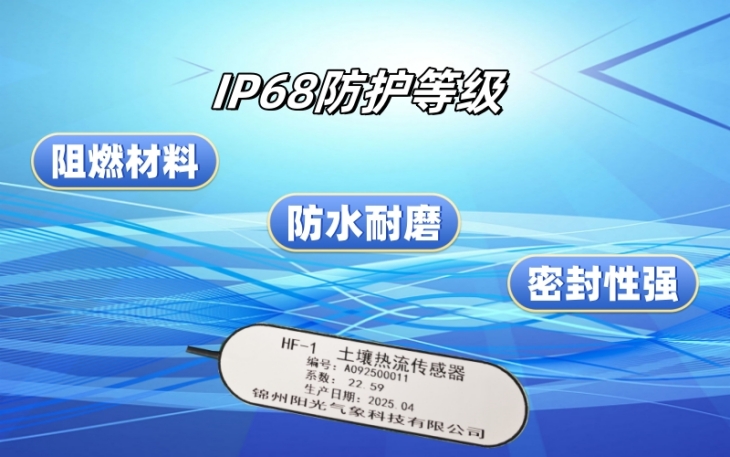

4、高防护等级，适合各种恶劣环境；

5、体积小巧、便于安装维护；

6、采用阻燃材料封装，防水、抗老化、耐腐蚀；

7、可与多种数据采集仪对接使用，实现热通量数据的多点动态检测；

四、技术参数

名称	技术指标
供电	无需供电（输出-100mV~+100mV信号） DC24V供电（配备变送器，输出RS485或4-20mA等信号）
测量量程	-2000~2000W/㎡
精度	±5%
防护等级	IP68
输出信号	-100mV~+100mV，配合变送器可输出RS485或4-20mA等信号
尺寸	30×150mm
重量	20g
工作温度	-50~80℃
工作湿度	0~100%RH

 五、测量方法

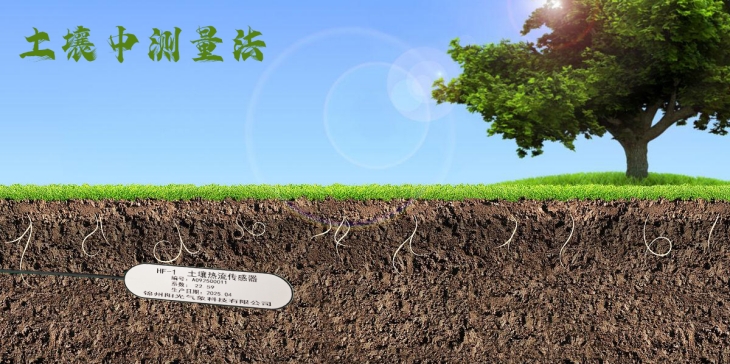

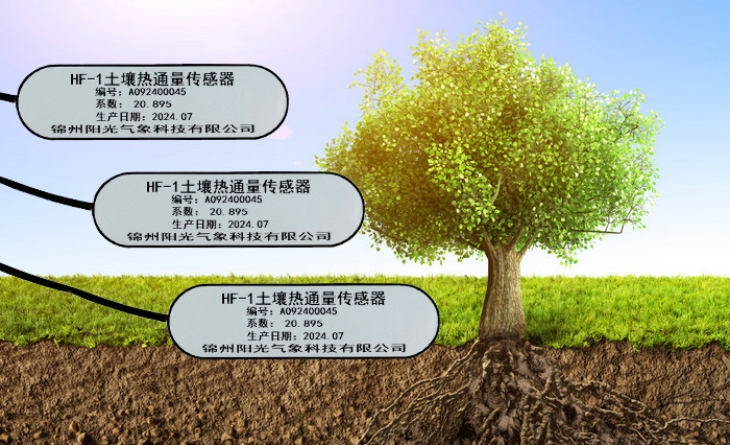

1、土壤测量法

应该使板面与热流量方向相垂直，水平放置于土壤层中。传感器的埋设深度，通常是距自然下垫面3-10厘米深处，应尽量避免直接设置在土层表面，因为自然下垫面并非几何平面，同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段，用铲刀垂直向下挖一剖面，

从土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置热流板，并使传感器的上下两侧面能与土壤保持良好的接触，将导线沿剖面引出再将土壤回填。但要注意，热流板的埋设深度应该是其中心线与土壤表面的距离。

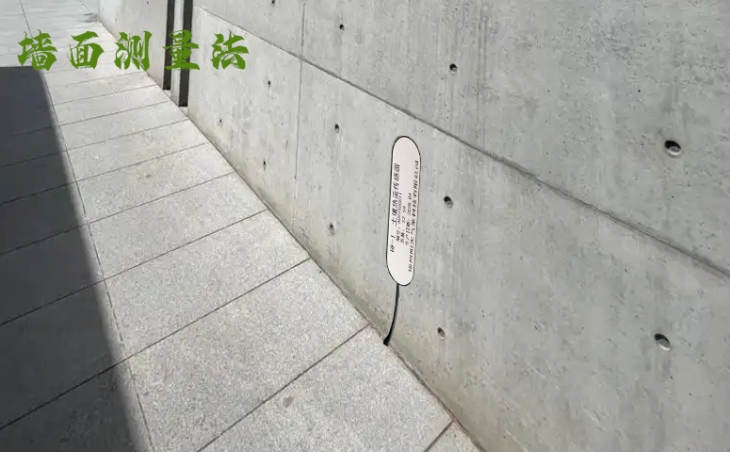

2、墙面测量法

首先将热流传感器表面均匀涂上凡士林，将涂有凡士林的热流传感器贴在墙体表面，使墙体和热流传感器能够进行紧密接触，停留几分钟后，待热流传感器适应环境温度后可开始测量

六、应用领域
