一、用途

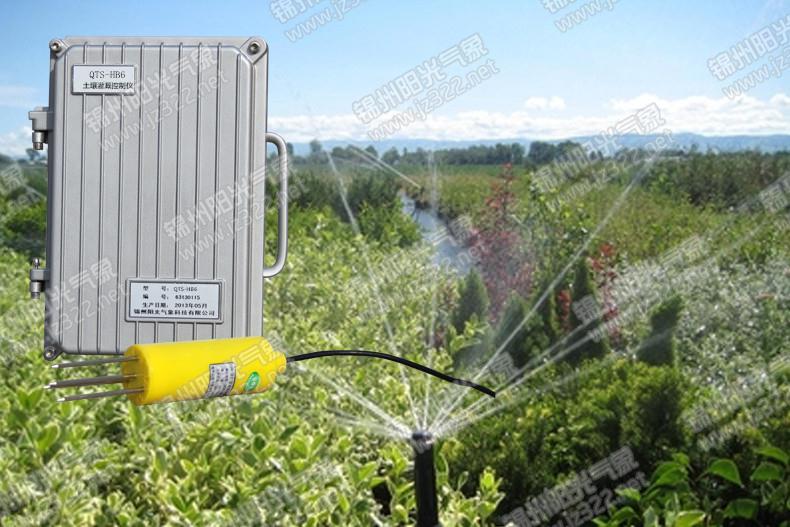

QTS-HB6土壤灌溉控制仪是我公司根据市场需求推出的一款新型灌溉控制仪器，可控制水泵的运行，实现对农田的节水灌溉，大屏幕液晶显示土壤含水量，便携式防水防震结构设计，可在野外全天候使用，检测精度高，低功耗环保节能设计，工作时无需人工干预，外接相应传感器即可实时采集数据。该仪器广泛用于温室，农业，林业，灌溉等领域。

二、产品特点及技术指标

1．产品结构按野外工作设计，具有防风，防雨，防腐蚀，抗强磁干扰能力，适合在野外常年使用。

2．采用一体化结构，集数据采集器+传感器+便携手提箱合成在一个机箱内，野外携带极为方便。

3．外机箱采用塑脂材料模具压制成型，美观坚固，安装极其简单，挂在任意处即可测试。

4．数据联网功能方便快捷：提供了有线传输和无线传输两种方式；

A．有线传输方式：通过标准RS232通讯接口，与监测中心PC机有线连接。

B．无线传输方式：无线网可根据通讯距离分为短距离无线传输、中距离无线传输、长距离无线传输三种无线传输方式，一般情况采用GPRS或GSM两种传输方式，主要适合于异地城市之间数据的收发。

5．采用高性能微处理器为主控CPU，工业控制标准设计，便携式防水防震结构，大屏幕液晶显示屏，适合在恶劣气候环境使用。即可与计算机连机使用,又可以断开微机独立监测。

6．1路开关量输出控制水泵运行（功率：1000瓦以下）；

7．供电电源：AC：220V±10％ 50Hz；

8.显示方式：大屏幕液晶显示，可查阅实时监测数据和各项设置参数；

9.工作环境：-40℃～+70℃,相对湿度小于90%；

10.控制参数：微机软件或现场手动按键设置

11.通讯接口：标准RS232计算机通讯接口；

三．仪器配置

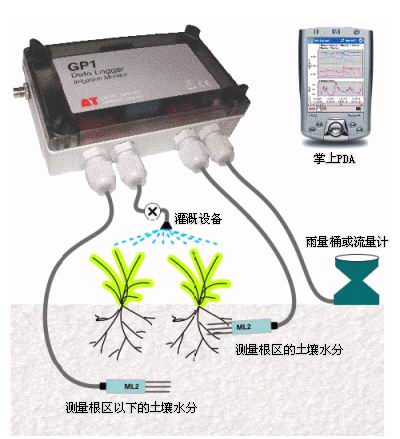

与对应的传感器配合使用可构成各类环境数据报警仪器，外置土壤湿度传感器。

a、测量参数：土壤容积含水量

b、单 位：%（m3/m3）

c、量 程：0～100%（m3/m3）

d、精 度：0～50%（m3/m3）范围内为±2%（m3/m3）

e、测量区域：90%的影响在围绕中央探针的直径3cm、长为6cm的圆柱体内

f、稳定时间：通电后约1秒

h、响应时间：响应在1秒内进入稳态过程

i、工作电压：电流输出为12V～24V DC,电压输出为5V DC

j、工作电流：50～70mA，典型值50 mA

k、输出信号：电流输出为4～20mA标准电流环,电压输l、出为0～2.5V DC

m、密封材料：ABS工程塑料

n、探针材料：不锈钢或铜

o、电缆长度：标准长度5m

p、遥测距离：小于1000米
