JZYG-7A型亮度色度计

光度测试,太阳分光测试,JZYG-7A是亮度色度计,是以高精度的方式来量测,像CRT、LCD、LCD背光、LED或其它由物体表面着色、印刷材料的反射光。

一、产品介绍

采用三色值过滤的测定方法。可测定亮度、色度、色温CIELAB、CIELUV、色差等。4个量测角度可以切换。在液晶领域作为业界标准广受好评。

  * CRT的色温,色度,VDT的亮度,对比度;

  * LED,LCD的色度,亮度,对比度;

  * 各种光源的亮度,色温,配光特性的检查;

  * 反射座,汽车牌照的亮度,色度,照度;

  * 道路,隧道的路面,隧道内的亮度;

  * 胶片,滤光器等的色度和透过率;

  * 印刷物,涂料等的配合及色差;

  * 纤维,壁纸等的色度和色差;

  * 塑料成型品的色度和色差;

  * 药品,化妆品的色度和色差

能和基准仪器(SC-777)直接连接,并能直接进行色度补正;采用刺激值直读方式的亮度计,必须输入色度补正系数来进行高精度的管理。JZYG-7A色度亮度计,提供了两种能简单输入补正值的方案。

  简便地进行补正的两种方法

   1)直接补正

无需使用PC,可使用RS-232C数据线将分光辐射度计SR-3A,分光色度计SC-777和本机型JZYG-7A相连接,直接向JZYG-7A输入色度补正系数。

以基准仪器的数据和补正对象JZYG-7A的数据为基础,自动算出并输入补正系数。

   2)区域补正(使用附件CM-900)

在以色度为单位,乘上不同补正系数进行测定的情况下,在x y 色码图,uv色码图上任意指定一个区域,能以该指定区域为单位,自动选择设定的补正系数,并进行补正。

a.亮度精度过±4% ⇒ ±2%

b.亮度精度达到 ±2%以内(5cd/m2以上,自动测定范围时,标准A光源)

(有时因测定角不同而有所不同,具体请参考参数表)

c.高速测定

  和以前的BM-7Fast型号相同,测定速度统一提高至0.5秒。

d.界面

采用USB和RS-232界面,USB界面连接16台,RS-232C界面连接1台,总共能同时连接17台。

e.内置模拟输出(选配件)

可通过波形观察对应X2,Y,Z的3频模拟输出。

二、技术指标

光学系统 对物镜:f=80mm,F2.5/目镜:观察事业5°
测定角 2°/1°/0.2°/0.1°可切换
测定物距 350mm~∞
最小测定直径(mmΦ) 2°:10
1°:5
0.2°:1
0.1°:0.5
分光感度特性 近似于CIE1931等色关数
受光素子 硅光电二极管
测定功能 亮度(L:cd/m2),CIE1931色度坐标xy,CIE1976色度坐标u y
三刺激值xyz,相关色温度(Tck)及偏差(duy)
CIE1976L×a×b,CIE1976L×u ×v
亮度测定范围 0.01~12,000,000 cd/m2
亮度精度 对标准A光源 ±4%以内:1~5 cd/m2以上(2°自动范围测定时)
±2%以内:5cd/m2以上(2°自动范围测定时)
色度精度  对标注A光源 dx,dy±0.02以内:10cd/m2以上(2°自动范围测定时)
标准A光源+滤色片 dx,dy±0.01以内(滤色片O-55,Y-48,A-78,IRA-05)
dx,dy±0.03以内(滤色片R-61,B-46,V-44,G-54)
显示间隔 不管是FAST还是SLOW,显示间隔都约为0.5s
界面 USB1.1/RS-232C
外形尺寸 约325mm(长)×120mm(宽)×162mm(高)

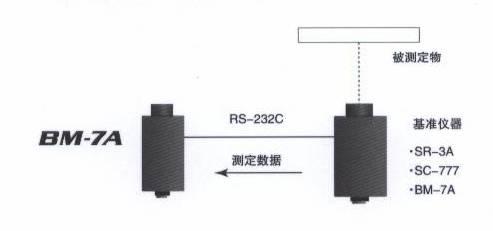

使用直接补正功能在测定仪器之间进行补正时,首先用基准仪器测定被测物,该测定数据写入补正对象的主机内。然后,使用JZYG-7A测定同一个点,算出补正系数。
