JZYG-S1型外窗采光性能检测实验室

实验室采用了人机工程设计理念,使得庞大的光源室和接收室能轻易平稳移动,便于装卡试件。全自动采集照度和后期处理软件直接判断数据的正确性和给出测试结果。

一、产品描述

JZYG-S1建筑外窗采光性能检测实验室是依据国家相关标准GB/T8478-2008《铝合金窗》、GB/T11976—2002《建筑外窗采光性能分级及检测方法》的要求,针对性地设计开发的全自动测试系统,是高精度、全自动、可移动式的外窗采光性能测试实验室。实验室采用了人机工程设计理念,使得庞大的光源室和接收室能轻易平稳移动,便于装卡试件。全自动采集照度和后期处理软件直接判断数据的正确性和给出测试结果。是典型的现代高端测试实验室。外观大气整洁、操作便捷。本实验室还可为采光构件的透光性能等光学指标的评价提供稳定的光环境。

二、实验室应用

  1、建筑外窗采光测试;

  2、透光采光构件测试;

  3、采光科学研究。

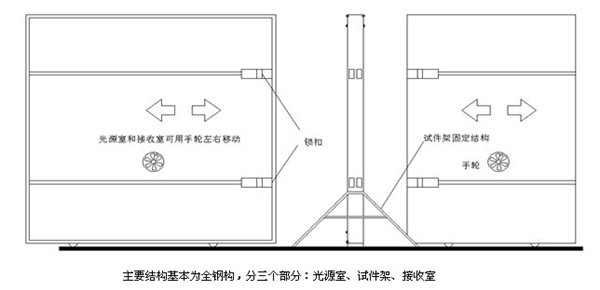

三、实验室结构特点

我公司利用多年人工天穹的开发经验,极好地解决了采光性能试验室的照度不均现象,使得测试更精确稳定。实验室采用高漫反射率的涂层使得漫反射率达0.85以上,远大于国家标准要求的0.8;光源形成的照度在1800LX以上,远大于标准的1000lx,接收室采光口各点的照度差满足国家标准的不超过1﹪。测试采光实验常遇到的的几个难点问题是:照度不均匀、试件安装不便易破坏内表面涂层、安装试件费力、采集多点照度不方便。我们针对以上的问题,凭借多年的采光测试技术开发经验做了很好的解决方案。并专门开发了多通道照度仪和处理软件,测试同步进行,保证了精度和提高了效率。尤其是试件的自动装夹功能,及大地方便了试件的安装和固定,减少了土木的施工不便。同时,为了增强设备的品质,我们在外观设计方面也做了很大的努力,高档、大气、精致、操作方便。

1、光源室

内部使用空间3200×3200×2400,表面为高扩散率的漫反射涂层,保证了光源室内照度均匀性。光源室能轻松用手轮移动,留出安装试件的空间。光源室和试件架用电子锁锁紧,试件架两侧有双密封条,保证了光源室和接收室的光密性。

2、试件架

设置有上下自动装夹结构,可电动上下调节试件,安全便捷。我们充分考虑了生产安全性,其中上下卡具一旦锁紧,有防松动倾倒的功能,防止人为误操作而使试件脱落和倒塌,调高了安全性和可操作性。

试件架设置照度传感器插口,便于测试。传感器的布置和走线都为暗线,不影响实验室的光密性。

试件架另一侧为光源架,结构紧凑,设置合理。

3、接收室

内部使用空间:3200×3200×3200,表面为高漫反射涂层。结构同光源室。

4、光源组

采用特制灯架,每个灯架上安装有合适的进口连续谱光源,更换维修极其方便,整个光源系统配有稳压系统,使得光源更加稳定。光源分组可调,且保证每个光源在同等电压下照度一致。灯架分组可调角度,以达到均匀照度的效果同时避免直射光的影响。试件架顶部有散热和通风口。

5、测试系统

照度测试系统采用我公司开发的JZYG02多通道照度测试仪,该测试系统是我公司针对客户的特殊需求开发的多通道测试仪器。本测试系统选用精确标定V( λ)曲线的照度传感器,具有稳定、灵敏度高、方向性响应好、性价比好的特点;总精度达到国家标准规定的一级照度标准。采集主机及配套处理软件为我公司自行开发设计,实用性高,专业性强,采用LCD亮屏可扩展到14通道的智能采集;同时我公司针对采光实验室的实际使用要求,专门开发实验室专用安装支座,可方便安装和拆卸照度传感器。人性化的设计理念使得繁杂的测试工作变得轻松自在。

6、处理软件

本软件依据国家标准,自动采集照度值,同时智能判断数据的正确性,有报警功能;自动计算测试结果;可生成电子表格。



四、系统基本参数

参数名称 基本参数 备注
光源室尺寸 3.2×2.4×3.2 内部空间
接受室尺寸 3.2×3.2×3.2 内部空间
功率 >3kW
供电 380V
漫反射图层 >0.8
最大测试试件尺寸 2.0×2.0
稳压器 220V±0.5%

五、施工及验收

1、供货周期:由于是系统工程,供货周期需45个工作日(2个月),现场施工周期为10天,包括调试完成。

2、验收:依据国家标准GB/T11976—2002《建筑外窗采光性能分级及检测方法》进行!

施工空间要求:要求场地最小尺寸(长×宽×高)>(8m×5m×4m)。
