一、概述

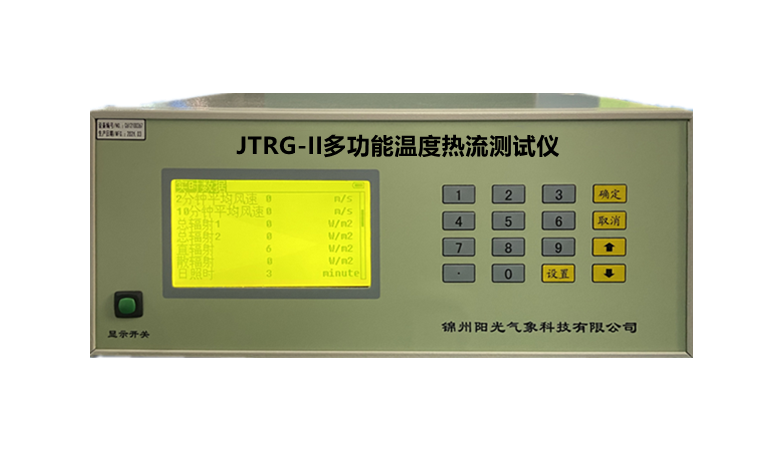

据统计，建筑能耗约占总能耗的30～40%左右，因而节约建筑能耗受到了中央和地方各级政府的高度重视，整个建筑行业也都在贯彻实施新的“民用建筑节能设计标准”，以达到节约建筑能耗的目的。温度和热流是建筑能耗的两个重要参数，对其进行科学、准确地测定与计量是衡量建筑物能耗的判断依据。我公司设计的JTRG-II多功能温度热流测试仪，它不仅用于测量围护结构的热工性能和热损失，还可以用于测量其它场合的热电势或小电势。

该系统是智能型检测仪器，采用最新单片机系统，仪器前级使用了高稳定度、低漂移、低噪声的专用放大器，确保了测量精度。

产品组成：多功能温度热流测试仪、温度传感器、热流传感器、系统管理软件、通讯系统及供电系统等。

应用范围：广泛应用于建筑节能现场及实验室K值检测、环境监测、建材、化工等领域的科研测试等。

二、产品特点

1、本系统提供120路测试通道,其中90路采用热电偶测量温度，并且系统配有1路Pt100铂热电阻,该铂热电阻用于测量热电偶冷端温度(即室温)，为热电偶测量做室温补偿。其余30路直接通过热流计测量热流。

2、仪器采用自动校零技术，全部软件操作,不需要采用传统手动调试，校准方便简单。同时克服运放元器件的零点漂移和时间漂移。

3、为方便用户现场进行观测，系统自带大屏幕液晶汉字及图形显示,一屏显示多路数据，实现对各项监测数据的实时观测。既可与微机同时监测，又可以断开微机独立监测。

4、JTRG-II多功能温度热流测试仪内置大容量数据存储器，可连续存储整点数据1年以上(存储时间间隔可以设定)。

5、系统管理软件可在Windows XP以上环境即可运行，实时显示各路数据，采集数据每隔10秒更新一次，小时整点数据自动存储(存储时间可以设定),数据存储格式为EXCEL标准格式，可供其它软件调用，与打印机相连自动打印存储数据。

6、JTRG-II多功能温度热流测试仪具有停电保护功能，当交流电停电后，由内置充电电池供电，可维持72小时以上。

7、系统采用标准RS232/RS485数据通讯接口，与管理微机有线连接（增加驱动器通讯距离达1000米），将采集数据及时准确地传送到电脑中。同时也可配置无线通讯模块，实现远距离无线传输。

8、JTRG-II多功能温度热流测试仪所有模板均采用STD工业控制机结构，具有STD工业控制机的所有优点。模块全部采用CMOS元器件，功耗低，抗干扰能力强，可靠性高。结构设计按工业控制标准设计，便携防振，可以恶劣工业环境中长期使用。

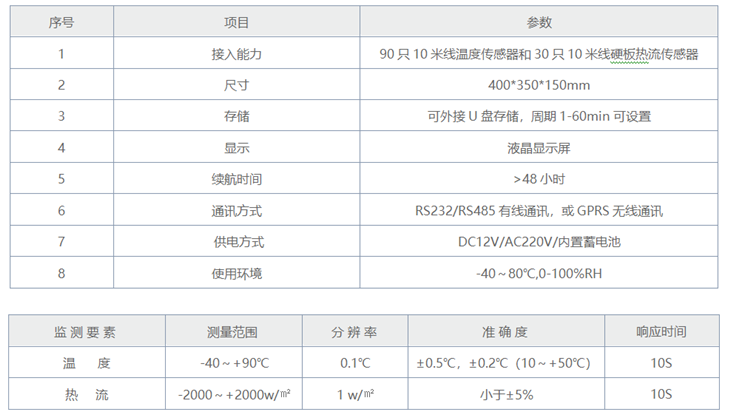

三、技术参数
