GFMC1型光伏组件脉冲电压测试系统

GFMC1型光伏组件脉冲电压测试系统是专门用于测试太阳能电池组件(太阳能电池板)抗过压能力而设计的。可产生满足IEC60060-1/2标准的浪涌电压波形1.2/50 μs,电压可达8KV,满足IEC 61730-1/2 和EN 61730-1的标准要求。

一、概述

GFMC1 光伏组件脉冲电压测试系统是专门用于测试太阳能电池组件(太阳能电池板)抗过压能力而设计的。可产生满足IEC60060-1/2标准的浪涌电压波形1.2/50 µs,电压可达8KV,满足IEC 61730-1/2 和EN 61730-1的标准要求。

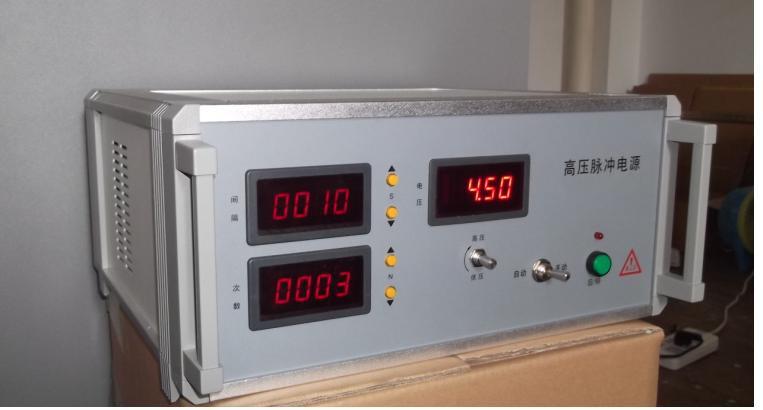

图一 脉冲发生器实物图



二、硬件说明

1. 设备参数:

  1.1、 输出冲击峰值电压: 1~8KV,精度为±3%;

  1.2、 冲击电压波形: 需满足IEC-61730中指定波形的输出;

  1.3、波前时间: 1.2μs±30%;

  1.4、波后半峰值时间: 50μs±20%;

  1.5、触发方式: 自动和手动,单次触发或连续触发;

  1.6、工作电源: AC220V±10% 、50/60Hz ;

  1.7、实际输出波形如图二。

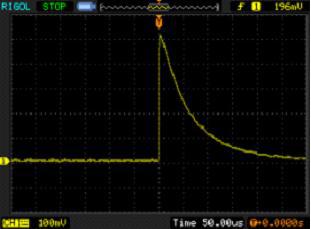

图二 实际输出波形图

2. 前面板介绍:

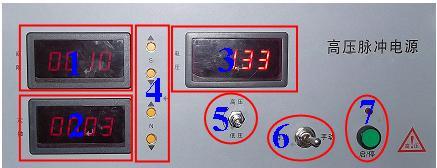

图三 前面板

  2.1、 1是脉冲间隔显示:可通过右侧按键来加减,10 ~ 9999S可调,默认为10。

  2.2、 2是脉冲次数显示:可通过右侧按键来加减,3 ~ 9999次可调,默认为3。

  2.3、 3是脉冲电压显示:可通过下面旋钮来加减,0 ~ 8KV可调。

  2.4、 4是脉冲间隔和脉冲次数设置按钮:可以增加按钮来改变数值。

  2.5、 5是脉冲电压调节旋钮:顺时针增加,逆时针减小。

  2.6、 6是模式选择拨断开关:可以选择手动和自动。

  2.7、 7是启/停按钮和工作状态指示灯:按下按钮测试开始启动,同时指示灯亮,测试结束后指示灯熄灭,再次按下按钮开关弹出。

3. 后面板介绍:

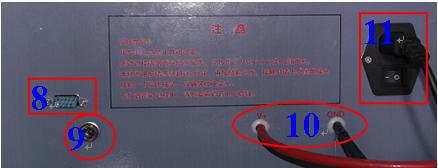

图四 后面板

3.1、 8 是RS232接口:和上位机通信

3.2、 9是 分压信号输出接口:对输出高压进行100:1进行分压后的输出信号,接示波器可以观测输出波形

3.3、 10是脉冲高压输出接口:黑色线为地信号,红色线为高压信号

3.4、 11是电源输出接口和开关:AC220V/50Hz输入

三、软件说明

1. 测试程式说明:

测试程式都存在随设备附带的光盘中,只需要运行安装程序到任意位置,即可得到图五所示的测试文件。

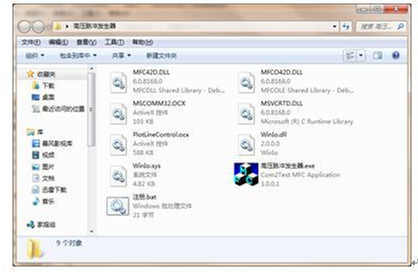

图五 测试程式所包含的文件

注意:如果首次使用此测试软件,需要先注册,运行将出现如图六所示,表示注册成功。

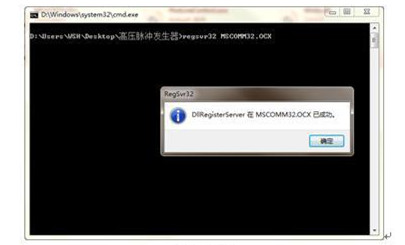

图六 注册

2. 测试界面说明

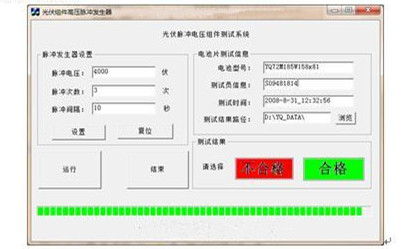

图七 测试主页面

1)脉冲发生器设置

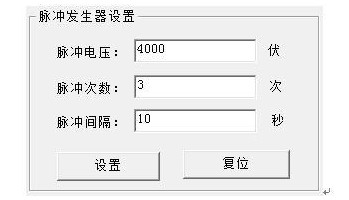

图八 测试参数设置

可以设置脉冲电压500~8000V;脉冲次数1~9999次;脉冲间隔10s~9999s。
     设置:设置完成后,点击"设置"按钮,系统将保存测试参数,同时发送给脉冲发生器,此时脉冲发生器的显示屏上将会显示当前设置的脉冲电压
     复位:点击复位按钮,系统将自动设置为默认参数,脉冲电压4000V,脉冲次数:3次,脉冲间隔 10S

2)电池片测试信息

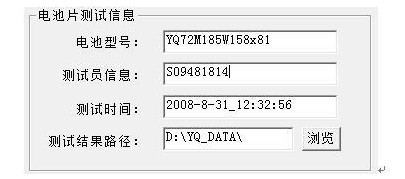

图九 电池片信息设置

A.电池型号和测试员信息由测试人员手动输入,也可以空缺;

B. 测试时间,系统自动抓去当前的测试时间;

C. 测试结果存放路径,测试人员可以任意选择测试结果的存放路径,默认路径为:D:\TEST DATA。

3)测试控制

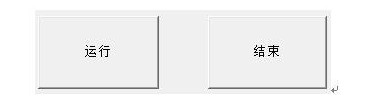

图十 测试控制

运行:脉冲发生器参数和电池片信息确定后,点击运行按钮,开始测试。

结束:点击结束按钮,结束当前测试。

4)测试结果选择

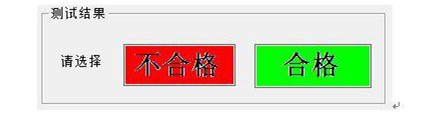

图十一 测试结果选择

测试人员根据测试标准主观判断测试结果,然后选择测试结果合格或不合格,此时系统会自动保存测试是结果。

5)测试进度条

图十二 测试进度条

进度条用于显示当前测试进度。

6)保存测试结果

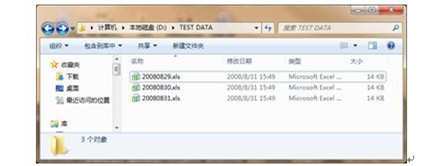

     测试结果每天保存成一个EXCEL文件,以当天日期为文件名,便于查看,如图十三。

图十三 测试结果

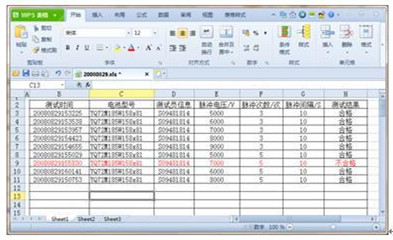

测试结果包含的信息有:测试时间,电池型号,测试员信息,脉冲电压,脉冲次数,脉冲间隔,测试结果,如图十四所示:

图十四 测试结果格式

四、脉冲电压试验MST14

1. 目的

    本设备用于验证组件中固体绝缘材料承受大气环境引起的过电压的能力。它也涉及到由于低电压设备开关引起的过电压状态。

2. 仪器
    试验仪器包括:冲击电压发生器;示波器。

3. 程序
     为保证试验的重复性,本试验应在室温和相对湿度小于75%的条件下进行。程序如下:
    1) 用铜箔覆盖整个组件(未安装边框的组件),连接铜箔至脉冲发生器的负极;
       铜箔的参数如下:
         A) 铜层厚度:0.03 到 0.05mm。
         B) 导电胶:电阻 < 1ohm。
         C) 总厚度 :0.05 到 0.07mm。
    2) 将组件输出端短接,并与冲击电压发生器的正极相连;
    3) 组件无光照,用冲击电压发生器施加脉冲电压,波形如图五所示。脉 冲波形用示波器检测,每次试验时应检验上升时间和脉冲持续时间;
    4) 必须施加3个连续的脉冲;
    5) 改变脉冲发生器终端的极性,再施加3个连续的脉冲。

4. 合格判据
     合格判据如下:
    1) 试验期间未观测到组件绝缘破坏或表面闪络的现象;
    2) 无严重外观缺陷。

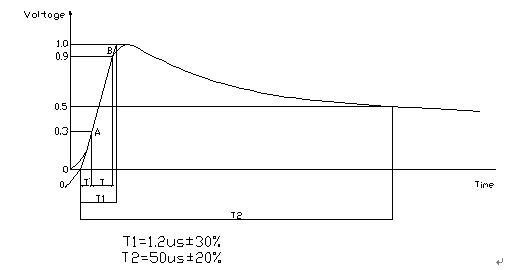

标准波形图
