一、产品概述

太阳能集热产品的测试必须以水做介质才能实现,因此系统对水源的要求极其严格,任何时刻必须向检测产品提供恒温恒压的水源,普通的自来水无法满足要求, 为此阳光公司开发出TRM-HY2型太阳能试验供水系统,符合太阳能产品国家标准要求,可以实现太阳能热水系统热性能,耐压，内外热冲击，雨淋等项测试用水需求,适合广大检测中心使用。

二、系统组成

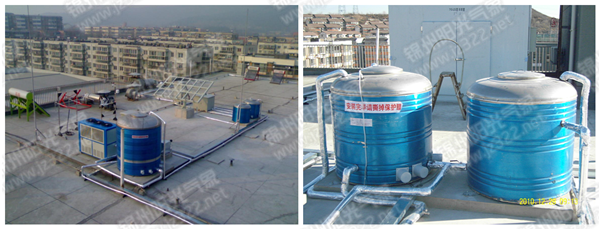

  1、TRM-CSX1恒温储水箱

  2、MYA-12F冷水机组

  3、ISR20-160水泵

  4、HY2-KZ 自动控制器

  5、管路连接运行防冻系统

三、技术指标

1. TRM-CSX1恒温储水箱

在集热器测试时，试验要求用水储于水箱内，由控温装置将水温调到要求温度，循环系统保证各点温度一致，满足实验要求，水箱尺寸可根据实验数量而定，两台储水箱交替循环使用，提高实验效率，节约用水资源。
   a．材 料：304不锈钢材质（食品级饮用标准）；
   b．结构尺寸：圆型水箱，双层保温结构，聚氨酯保温材料与水箱一体成型。内桶厚度：0.8mm，外桶厚度：0.5mm(尺寸可根据要求定制)。
   c．容 量： 3m³ 。
   d．水温电加热器： 功率：4 路×3KW； 交流220V。
   e.压力式水位传感器: 水位输出信号：4～20MA；量程:0～2米。
   f. 上下水接口： 电磁阀控制水路输出3路。

2. MYA-12F冷水机组
    a.制冷量: 31.2KW 输入功率: 11.2kw 压缩机类型: 全封闭高能效涡旋式
    b.压缩机功率: 9kw 水泵功率:1.1kw 水泵扬程:24米
    c.水箱容积:200L 接管尺寸:DN40 风量:12000m3/h
    e.冷冻水流量:6 m3/h 蒸发器形式: 水箱式/不锈钢板式
    f.机组重量:550KG 外形尺寸:1550*750*1400
    g.保护装置: 高低压、过载、防冻、延时、超温、水流保护

3. 水泵：为满足试验要求,选用大容量的供水泵，压力稳定，扬程较高。由于水泵工作于室外，必须装有防雨罩，才能保证系统的安全工作。

4 .HY2-KZ 自动控制器：是供水系统的控制中心，实现对水位，压力，制冷，制热，水泵的自动控制。采用微机控制技术，检测温度通道：5路，状态通道：3路，流量：1路，压力:1路。控制通道：（水泵，加热器，制冷机组，电磁阀等），测量数据自动存储。
      a.温度控制范围：5℃～60℃,精度：±3℃。
      b.流量控制范围：0～3m3/h，精度：＜1%。
      c.压力控制范围：0～2.5MPA，精度：＜50Pa。
      d.水箱水位:0---2米 精度: 0.05米。
      e.供 电 电 压: 220V（±10%），50Hz(±2%),功率:25KW。
      f.强大网络通讯功能:(配备无线GPRS模块可与"太阳能资源监测网"数据共享)

该系统支持有线（标准RS232/RS485/RJ45通讯接口）和无线（GSM/GPRS/CDMA）两种通讯方式。有线通讯方式，距离可达1000米，实时传送采集数据. 数据采集器选用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据6000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏，轻触薄膜按键，操作简单,适合在恶劣工业环境使用。

5.管路连接运行防冻系统
    a.水路系统：所有上水和回水及管件使用PPR材质，日丰品牌，管件、阀门等采用日丰品牌或更优品牌，管路必须到底零泄漏。
    b.管路全部装有电加热保温装置，管路温度低于3℃自动加热，保证管路内介质不结冻。
    c.管路加热材料为电伴热带,贴附所有管路配件，再加保温棉缠绕封闭，外层加PVC防护套管保护管路永久耐用，长度根据实际现场订制。
    d.管路温度控制器 设有4路温度传感器，装于管路内，低于设定值，自动启动加热带,进行恒温加热,超温自动报警，并停止加热。控制器可与微机连接,实现网络控制，夏季可以停止该功能，冬季北方地区必须启动此项功能，防止冻坏整个系统、该系统可保证冬季测试运行。

6.现场环境:室内外场地:3米*2米； 上下自来水； 电源:AC220V 25KW。
