一、概述

太阳能集热管外观试验台是太阳能集热管测试的重要设备之一，满足GB/T17049中，外观检测的指标要求。

二、技术指标要求

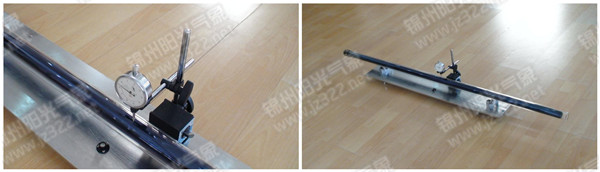

  1、可测量长度1.5-2.5m长的玻璃管，分辨率1mm，操作方便。

  2、试验台采用钢制结构，外表面电镀处理，平整度高于0.01mm，装有水平装置，平台四点调整。

  3、平台两侧装有V型铁支架，与集热管接触采用四组滑轮式轴承结构，保证集热管转动灵活，没有位移磨损.保证测量精度。

  4、平台配有五组量具： A.游标卡尺 精度:0.02 mm；

                        B.外径千分尺 精度:0.01 mm；

                        C.盒尺3m 精度:1 mm；

                        D.百分表 精度0.01 mm；

                        E.直尺0.5m 精度0.5 mm。

  5、安装大于1.2米的桌面上， 调整水平即可使用。

  6、重量:26公斤。

三、检测方法

  1、以目测方法检查吸热板的变形状况。

  2、以目测方法检查吸热板涂层颜色。

  3、以目测方法检查吸热板涂层外观。

  4、以目测方法检查吸热板支架。

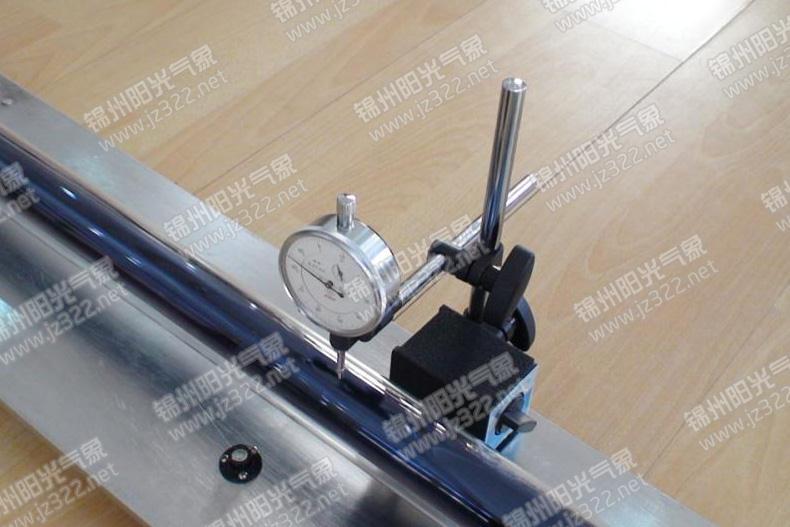

  5、用偏摆仪测量或用平板和塞尺测量玻璃管的直线度。偏摆仪测量方法是：将玻璃-金属封接式热管真空太阳集热管的玻璃管两端放置在两个V形架上，在被测管回转一周过程中，用精度为0.01mm的百分表测量玻璃管中部的径向跳动，径向跳动被2除所得的数值为直线度偏差值。平板和塞尺测量方法是：将玻璃-金属封接式热管真空太阳集热管的玻璃管放置在平板上，在被测管回转一周过程中，用塞尺沿平板塞入玻璃管中部，其最大塞尺塞入值为直线度偏差值。

  6、用精度为0.02mm的游标卡尺测量玻璃管外径。

  7、用精度为1mm的盒尺或直尺测量玻璃管长度。

  8、用精度为1mm的盒尺或直尺测量玻璃-金属封接式热管真空太阳集热管长度。

  9、用精度为0.01mm的外径千分尺测量热管冷凝段外径。

  10、用精度为0.02mm的游标卡尺或精度为0.5mm的直尺测量热管冷凝段探出长度。
