气体检测仪器Gas Devices

机气猫系列管道安装固定式氨气检测仪网络版

机气猫系列管道安装固定式氨气检测仪是因该:机气猫系列检测仪的在探头部位带有螺牙,可以旋钮到管道中,对管道内部的气体浓度进行检测,所以叫管道安装固定式氨气气体检测仪。机气猫系列管道安装固定式氨气检测仪具有实时数据显示、检测浓度信号变送的功能(可采用有线方式或本身内置WIFI(也可选Zigbee)无线方式)、led报警和2组继电器输出报警、检测浓度信号转换和变送等功能。机气猫系列管道安装固定式氨气检测仪也具有机气猫系列产品...

产品介绍及技术参数
机气猫系列管道安装固定式氨气检测仪网络版简介
   机气猫系列管道安装固定式氨气检测仪网络版是因该:机气猫系列检测仪的在探头部位带有螺牙,可以旋钮到管道中,对管道内部的气体浓度进行检测,所以叫管道安装固定式氨气气体检测仪。机气猫系列管道安装固定式氨气检测仪网络版具有实时数据显示、检测浓度信号变送的功能(可采用有线方式或本身内置WIFI(也可选Zigbee)无线方式)、led报警和2组继电器输出报警、检测浓度信号转换和变送等功能。机气猫系列管道安装固定式氨气检测仪网络版也具有机气猫系列产品共同的功能——远程数据监控、参数设置和远程程序升级、修改功能。

产品特点

  ★  管道式安装。适合管道内部环境中的气体浓度进行监测。

  ★  双核系统。机气猫系列管道安装固定式氨气检测仪网络版内置有2个CPU,所以数据处理速度更快、更稳定

★  物联网气体检测仪。可远程数据监控、远程参数设置、远程程序升级

★  触摸按键+红外遥控双操作模式。采用人性化"触摸和红外遥控"双操作模式。任何情况下无需开盖,确保易燃易爆环境中的安全使用。

★  多种数据显示方式。检测仪的检测数据可选择数字化、图形(波型)化显示。

★  搭配服务器可实现现场安装区域二维图景人性化显示,实时监控现场各检测仪安装点及报警位置提示

★  内置WIFI或ZIGBEE模块,可以在有WIFI或ZIGBEE信号覆盖的区域,实现信号无线传输

★  搭载第三代"COVER"系列传感器模组,具有温湿度监测与补偿功能

★  工业级的EMC模组,应对严酷的现场环境和电气干扰;

★  独特配件仓设计。可存储简易说明书、遥控器、螺丝等小配件,方便后续现场使用和维护。

★  双语操作系统:机气猫系列管道安装固定式氨气检测仪网络版可以实现中英文系统切换,默认中文操作系统。

★  黑匣子功能:操作、报警记录,超温度使用记录,超湿度使用记录,超量程使用记录

★  提醒和报警功能齐全:传感器到期提醒功能、超浓度报警功能、超温湿度报警功能、故障报警功能、仪表标定提醒功能等

★  零点自动校正:针对某些环境应用,仪表可实现零点自动校正功能

★  隔爆设计、本安设计、RoHS设计

★  诊断功能。检测仪可对自身关键硬件(关键点电压、信号等)工作状态及性能进行监测

★  操作指引:人性化设计,每个功能设置都有操作指引,防止客户误操作

·

技术参数

项目内容

具体参数

产品名称

机气猫系列管道安装固定式氨气检测仪网络版

产品别名

管道安装氨气气体变送器、管道安装氨气气体探头、管道安装氨气气体探测器、管道安装氨气气体传感器、管道安装氨气气体分析仪

检测气体

氨气,其他气体请咨询厂家或见附表

测量范围

依据现场情况确定,详情请与我司技术支持咨询。

显示单位

ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分可切换)

分辨率

由检测的量程决定

精度

≤±3%FS(普通精度);≤±1%FS(高精度)

重复性

≤±1%

响应时间

T90 依传感器特性决定

恢复时间

T90-T10依传感器特性决定

显示方式

320*240高清彩屏 2.0寸

可视距离

机气猫系列管道安装固定式氨气检测仪网络版的可视距离≥10米(5.0视力)

系统语言

中文(默认)和英文可切换

操作方式

触摸按键、红外遥控、远程网络(如手机APP或上位机软件)

检测方式

管道式。了解详情请咨询厂家

采样方式

扩散式

安装方式

管道式。了解详情请咨询厂家

外壳材质

主体:合金(防腐蚀抗氧化表面处理)。探头:316L不锈钢

防爆标志

双防爆标准 ExdⅡCT6 和 Ex Td A21

防护等级

IP66

工作温度

-40℃~70℃(普通催化燃烧原理传感器)
-40℃~270℃(特殊催化燃烧)
-40℃~50℃(电化学)
-20℃~50℃(pid原理传感器)
-20℃~50℃(红外/荧光法气体传感器)
-40℃~70℃(热导式原理传感器)
-40℃~420℃(氧化锆原理氧传感器)

工作湿度

10%~95%RH,无冷凝(湿度>90%RH,凝露可选配过滤器)

工作压力

0.08~0.6MPa(热导式原理传感器)
0.02~0.36MPa(氧化锆原理氧传感器)
86~106KPa(其他)

温度测量范围

-40℃~+120℃ 精度±1℃(带温度补偿功能)

湿度测量范围

0-100%RH 精度±3%(可带湿度补偿功能)

输出信号

有线输出
信号种类

RS-422 + 2继电器(开关量)
三线制电流4~20mA + RS-485 + 2继电器(开关量)
电压0~5/10V + RS-485 + 2继电器(开关量)。
频率信号(可调) + 2 继电器(开关量)
三线制Hart+2继电器(开关量)
CAN总线+2继电器(开关量)
注:继电器(开关量)规格:输出2A@30VDC或0.6A@125VAC

无线输出
信号种类

WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G

功耗

电化学传感器:P ≤± 2.6W
普通催化传感器:P ≤± 3.9W
低功耗催化传感器:P ≤± 2.8W
热导传感器:P ≤± 2.9W
红外传感器:P ≤± 3.0W
PID传感器:P ≤± 2.8W

报警方式

面板LED报警;
显示屏字符闪烁及信息提醒
继电器输出;
声光报警器(选配)

控制输出

风机、阀门、声光报警器

保护功能

防雷防浪涌设计、接线容错设计、间歇式检测、传感器自动保护功能(选配)

使用寿命

2年(传感器),5年(仪表)

电  源

12-35VDC,典型供电24VDC

尺寸

总体尺寸:205*136* 86mm(长*宽*厚)——机气猫系列基本型
接线口尺寸:内螺牙M20*1.5( G1/2内螺牙、G3/4内螺牙、
1/2NPT内螺牙、NPT3/4NPT内螺牙为选配);
管道安装螺牙尺寸:
规格一:外螺牙M38*1.0(直径38mm,螺牙是1.0);
规格二:外螺牙M45*1.5(直径45mm,螺牙是1.5)

重量

≥1.95kg

产品认证

消防认证(强制性CCCF)
计量认证CMC
防爆认证
CE
RoHS
第三方计量认证
国家专利产品认证
三体系认证:ISO9001、ISO14001、ISO18001

执行标准

GB 15322.1-2003, GB 3836.1-2010,
GB 3836.2-2010, GB 3836.4-2010,
GB 12476.1-2013, GB 12476.4-2010,
GB 12476.5-2 013,
JJF 1363-2012, JJF 1368-2012,
JJF 1421-2013, JJF 1364-2012

标准附件

包装箱、说明书、合格证、保修卡、遥控器(送)、出厂检测报告、标定罩(选配)、管道式安装配件(选配)

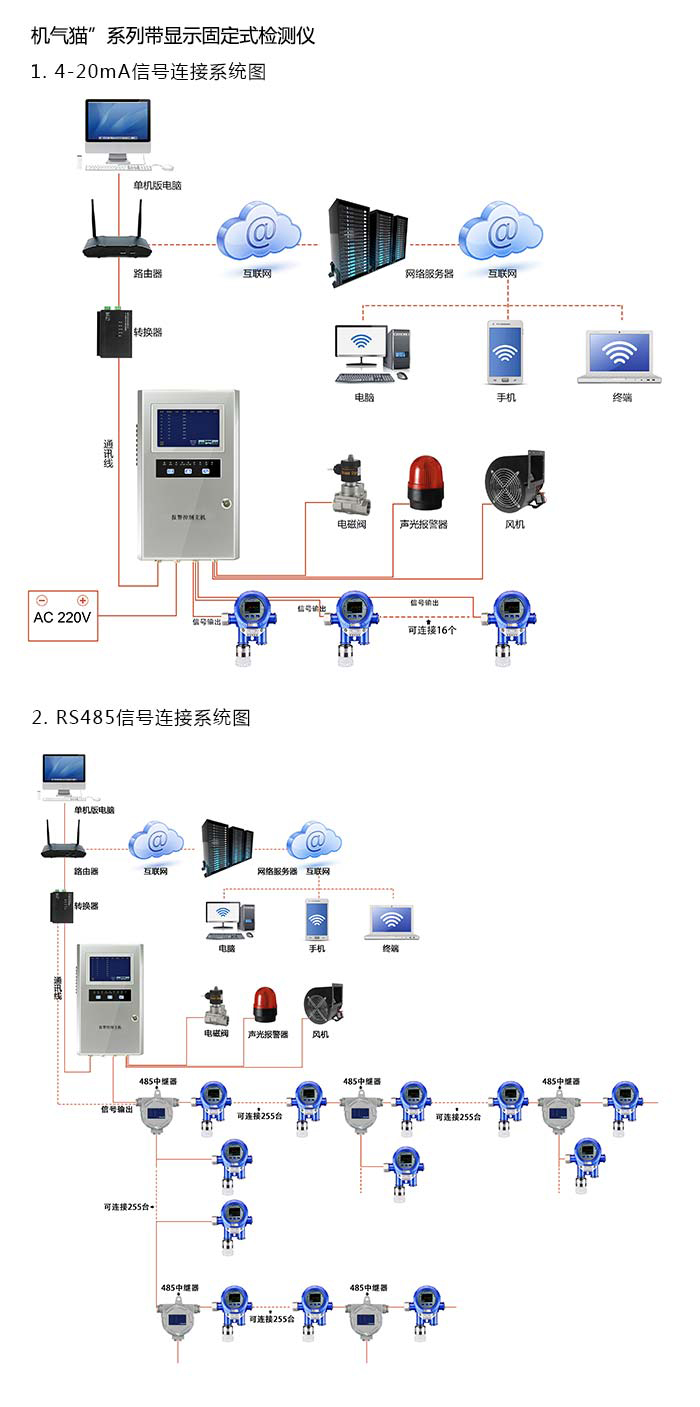

产品系统方案与案例

·

产品尺寸与安装图

产品分类及型号定义

机气猫系列固定式氨气气体检测仪选型

型号

选型说明

APEG

固定式气体检测仪

代码

系列

D

大众系列

T

探路者系列

J

机器猫系列



代码

气体名称

LEL

可燃气体

CO

一氧化碳

O2

氧气

H2S

硫化氢

NH3

氨气(其它见附表或咨询厂家)



代码

量程

(LEL)

0-100%LEL

(25%)

0-25%VOL

(10)

0-10ppm / 0-10mg/m3

(1K)

0-1000ppm / 0-1000mg/m3

(1W)

0-10000ppm / 0-10000mg/m3



代码

输出信号

RS

RS-485

4-20MA

V

0-5/10V

W

无线信号



代码

显示和声光报警器

1

不带显示,不带声光报警器

2

带显示,不带声光报警器

3

带显示,带声光报警器

4

不带显示,带声光报警器



代码

检测方式

K

扩散式

L

流通式(泵吸式)

G

管道式

CF

常规分体式(≤30cm)

TF

特殊分体式(≤10m)

APEG

J

CO

10

RS

3

L(选型示例)
