气体检测仪器Gas Devices

机气猫系列固定式双气臭氧检测仪网络版

机气猫系列固定式双气臭氧检测仪可以同时检测环境中的两种气体浓度。主要功能是将现场检测的两种气体浓度数据实时在显示屏上显示出来,同时将气体浓度信号转换为对应的标准有线数字信号(如总线RS-485、RS232)或者也可以通过无线方式(WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G)将信号传输到对应无线信号的接受设备(简称无线接收器),然后将信号变送到到PLC、DCS、报警控制主机等上位机或者锦州阳光服务器进行统一显示、管理和控制。

      机气猫系列固定式双气臭氧检测仪可以同时检测环境中的两种气体浓度。主要功能是将现场检测的两种气体浓度数据实时在显示屏上显示出来,同时将气体浓度信号转换为对应的标准有线数字信号(如总线RS-485RS232)或者也可以通过无线方式(WIFIZigbeeLORA433M800MGPRS/3G/4G)将信号传输到对应无线信号的接受设备(简称无线接收器),然后将信号变送到到PLCDCS、报警控制主机等上位机或者锦州阳光服务器进行统一显示、管理和控制。
·         机气猫系列流通式检测臭氧气体检测仪网络版简介
      机气猫系列固定式双气臭氧检测仪网络版可以同时检测环境中的两种气体浓度。主要功能是将现场检测的两种气体臭氧和另外一种气体的浓度数据实时在显示屏上显示出来,同时将气体浓度信号转换为对应的标准有线数字信号(如总线RS-485RS232)或者也可以通过无线方式(WIFIZigbeeLORA433M800MGPRS/3G/4G)将信号传输到对应无线信号的接受设备(简称无线接收器),然后将信号变送到到PLCDCS、报警控制主机等上位机或者锦州阳光服务器进行统一显示、管理和控制。机气猫系列固定式双气臭氧检测仪网络版内部带有2个继电器(开关量信号),可以控制风机、声光报警器、电磁阀等设备。

产品特点

★  双探头设计。机气猫系列固定式双气臭氧检测仪网络版可以同时检测环境中的2种气体浓度,满足您特殊的检测需求。

★  物联网气体检测仪。除基本的远程数据监控、远程参数设置等网络服务外,还可以远程进行程序升级、程序修复、功能定制,贴心设计,简单方便。

★  双核系统。机气猫系列固定式双气臭氧检测仪网络版运算速率快,处理器性能高又稳定安全。
★  内置WIFIZIGBEE模块。机气猫系列固定式双气臭氧检测仪网络版可以在有WIFIZIGBEE信号覆盖的区域,实现信号无线传输。
★  搭载第三代"COVER"系列传感器模组。机气猫系列固定式双气臭氧检测仪网络版具有温湿度监测与补偿功能,实现自动化调整。
★  工业级的EMC模组。机气猫系列固定式双气臭氧检测仪网络版不受严酷的现场环境和电气干扰,保持稳定精准监测水平。
★  RoHS设计、隔爆设计、本安设计。公司产品符合欧盟RoHS工艺标准,质量可靠,同时使用本安防爆设计,在易燃易爆的环境中更加安全稳定。
★  二维图景显示。搭配锦州阳光服务器可实现现场安装区域二维图景显示,实时监控现场各检测仪安装点及报警位置提示,让您快速掌握现场情况。
★  黑匣子功能。操作、报警记录,超温度使用记录,超湿度使用记录,超量程使用记录,方便您分析可能存在的故障隐患和人员操作异常,预防故障或事故发生,极大地提高了安装现场安全水平。
★  双语操作系统。机气猫系列固定式双气臭氧检测仪网络版可以实现中英文系统切换。
★  触摸按键+红外遥控双操作模式。人性化的双操作模式。无需开盖,轻轻一点,轻松操作。确保易燃易爆环境中的安全使用。
★  操作指引。机气猫系列固定式双气臭氧检测仪网络版人性化设计,每个功能设置都有操作指引,防止客户误操作。
★  零点自动校正。针对某些环境应用,仪表可实现零点自动校正功能,满足多种现场环境要求。
★  提醒和报警功能齐全。传感器到期提醒功能、超浓度报警功能、超温湿度报警功能、故障报警功能、仪表标定提醒功能等,让您及时了解现场情况,预防故障或事故发生。
★  自诊断功能。检测仪可对自身关键硬件(关键点电压、信号等)工作状态及性能进行监测,提早预防故障发生,简单省心。
★  独特配件仓设计。机气猫系列固定式双气臭氧检测仪网络版可存放简易说明书、遥控器、螺丝等小配件,方便后续现场使用和维护。
★  多种数据显示方式。数字化显示清晰精准,图形(波型)化显示展现变化规律,满足您多种需求。

技术参数

项目内容

具体参数

产品名称

机气猫系列固定式双气臭氧检测仪网络版

产品别名

二合一臭氧气体检测仪网络版、二合一臭氧气体探测器、二合一臭氧气体传感器

检测气体

臭氧,其他气体请咨询厂家或见附表

测量范围

依据现场情况确定,详情请与我司技术支持咨询。

显示单位

ppmmg/m3 ppbpphm%VOL%LEL(部分可切换)

分辨率

由检测的量程决定

精度

≤±3%FS(普通精度);≤±1%FS(高精度)

重复性

≤±1%

响应时间

T90 依传感器特性决定

恢复时间

T90-T10依传感器特性决定

显示方式

320*240高清彩屏 2.0

可视距离

≥10米(5.0视力)

系统语言

中文(默认)和英文可切换

操作方式

触摸按键、红外遥控、远程网络(如手机APP或上位机软件)

检测方式

扩散式、管道式、流通式、泵吸式。了解详情请咨询厂家

采样方式

扩散式、自吸式。

安装方式

挂墙式(壁挂式)、杆装式(横杆或立杆)、管道式。了解详情请咨询厂家

外壳材质

主体:合金(防腐蚀抗氧化表面处理)。探头:防腐合金或316L不锈钢

防爆标志

双防爆标准 ExdCT6 Ex Td A21

防护等级

IP66

工作温度

-4070(普通催化燃烧原理传感器)
-40270(特殊催化燃烧)
-4050(电化学)
-2050pid原理传感器)
-2050(红外/荧光法气体传感器)
-4070(热导式原理传感器)
-40420(氧化锆原理氧传感器)

工作湿度

10%95%RH,无冷凝(湿度>90%RH,凝露可选配过滤器)

工作压力

0.080.6MPa(热导式原理传感器)
0.020.36MPa(氧化锆原理氧传感器)
86106KPa(其他)

温度测量范围

-40~+120 精度±1(带温度补偿功能)

湿度测量范围

0-100%RH 精度±3%(可带湿度补偿功能)

输出信号

有线输出
信号种类

RS-422 + 2继电器(开关量)
RS-485 + 2继电器(开关量)
Hart+2继电器(开关量)
CAN总线+2继电器(开关量)
注:继电器(开关量)规格:输出2A@30VDC0.6A@125VAC

无线输出
信号种类

WIFIZigbeeLORA433M800MGPRS/3G/4G

功耗

电化学传感器:P ≤± 2.6W
普通催化传感器:P ≤± 3.9W
低功耗催化传感器:P ≤± 2.8W
热导传感器:P ≤± 2.9W
红外传感器:P ≤± 3.0W
PID传感器:P ≤± 2.8W

报警方式

面板LED报警;
显示屏字符闪烁及信息提醒
继电器输出;
声光报警器(选配)

控制输出

风机、阀门、声光报警器

保护功能

防雷防浪涌设计、接线容错设计、间歇式检测、传感器自动保护功能(选配)

使用寿命

2年(传感器),5年(仪表)

电  源

12-35VDC,典型供电24VDC

尺寸

总体尺寸:205*136* 86mm(长**厚)——机气猫系列基本型
接线口尺寸:内螺牙M20*1.5 G1/2内螺牙、G3/4内螺牙、
1/2NPT内螺牙、NPT3/4NPT内螺牙为选配);
管道安装螺牙尺寸:
规格一:外螺牙M38*1.0(直径38mm,螺牙是1.0);
规格二:外螺牙M45*1.5(直径45mm,螺牙是1.5
流通式安装气管接口尺寸:内径φ4mm,外径Φ6mm

重量

≥1.95kg

产品认证

消防认证(强制性CCCF
计量认证CMC
防爆认证
CE
RoHS
第三方计量认证
国家专利产品认证
三体系认证:ISO9001ISO14001ISO18001

执行标准

GB 15322.1-2003, GB 3836.1-2010,
GB 3836.2-2010, GB 3836.4-2010,
GB 12476.1-2013, GB 12476.4-2010,
GB 12476.5-2 013,
JJF 1363-2012, JJF 1368-2012,
JJF 1421-2013, JJF 1364-2012

标准附件

包装箱、说明书、合格证、保修卡、
遥控器(送)、出厂检测报告、
安装支架、流通式气罩(选配)、
标定罩(选配)、管道式安装配件(选配)

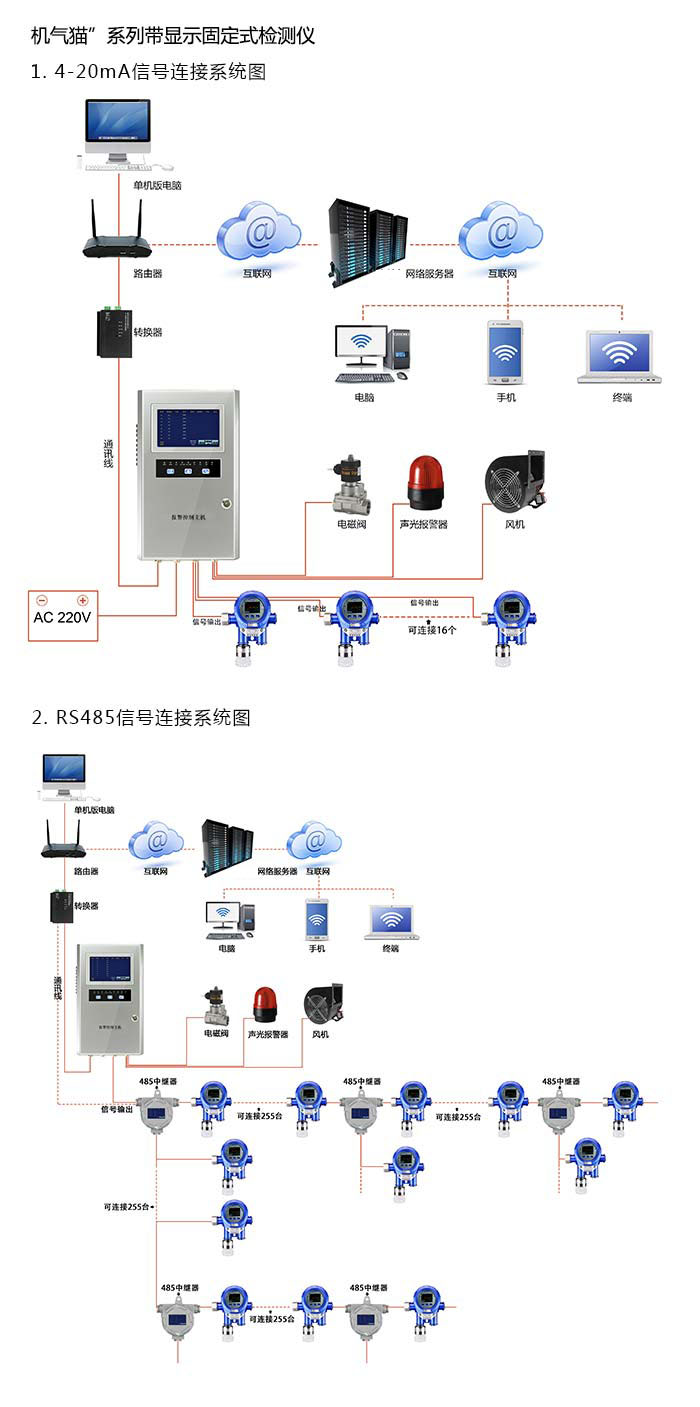

产品系统方案与案例

产品尺寸与安装图

·         产品分类及型号定义

机气猫系列固定式臭氧气体检测仪选型

型号

选型说明

APEG

锦州阳光固定式气体检测仪

代码

系列

D

大众系列

T

探路者系列

J

机器猫系列



代码

气体名称

LEL

可燃气体

CO

一氧化碳

O2

氧气

H2S

硫化氢

NH3

氨气(其它见附表或咨询厂家)



代码

量程

LEL

0-100%LEL

25%

0-25%VOL

10

0-10ppm / 0-10mg/m3

1K

0-1000ppm / 0-1000mg/m3

1W

0-10000ppm / 0-10000mg/m3



代码

输出信号

RS

RS-485

4-20MA

V

0-5/10V

W

无线信号



代码

显示和声光报警器

1

不带显示,不带声光报警器

2

带显示,不带声光报警器

3

带显示,带声光报警器

4

不带显示,带声光报警器



代码

检测方式

K

扩散式

L

流通式(泵吸式)

G

管道式

CF

常规分体式(≤30cm

TF

特殊分体式(≤10m

APEG

J

CO

10

RS

3

L(选型示例)
