气体检测仪器Gas Devices

探路者系列泵吸式固定安装可燃气体气体检测仪网络版

探路者系列泵吸式固定安装可燃气体气体检测仪内置有进口无刷气泵,可以实时对要求检测的可燃气体气体进行采样检测,这种检测方式检测速度快、精度高、稳定性好,一般该仪表会同时配备除湿除尘,有的甚至会加降温处理。让可燃气体气体经过除湿和除尘过滤后达到符合仪表适合工作的环境条件下进行检测。该系列检测仪跟流通检测可燃气体气体检测仪及其相似,区别在于该检测仪直接把无刷气泵内置到检测仪内部。探路者系列泵吸式固定安装可...

产品介绍及技术参数

探路者系列泵吸式固定安装可燃气体气体检测仪网络版简介及应用领域

  探路者系列泵吸式固定安装可燃气体气体检测仪网络版内置有进口无刷气泵,可以实时对要求检测的可燃气体气体进行采样检测,这种检测方式检测速度快、精度高、稳定性好,一般该仪表会同时配备除湿除尘,有的甚至会加降温处理。让可燃气体气体经过除湿和除尘过滤后达到符合仪表适合工作的环境条件下进行检测。该系列检测仪跟流通检测可燃气体气体检测仪及其相似,区别在于该检测仪直接把无刷气泵内置到检测仪内部。

探路者系列泵吸式固定安装可燃气体气体检测仪网络版有实时现场数据显示功能、报警功能、检测浓度信号转换和变送功能、继电器输出控制等功能。广泛应用于航天、军工、矿、医疗、石油化工、冶金、畜牧业、炼化、燃气输配、生产工艺控制、环保、及水处理等行业。

产品特点

★  内置无刷气泵。可以自动抽气进行检测,该检测方式检测精度高、稳定性好、速度快。



★  内置WIFI模块,可以在有WIFI信号覆盖的区域,实现信号无线传输



★  物联网功能:可连接服务器来实现手机和电脑远程监控、报警提醒和报警值设置等



★  搭载第三代“COVER”系列传感器模组,部分具有温湿度监测与补偿功能



★  工业级的EMC模组,应对严酷的现场环境干扰



★  超高清彩色显示屏。远距离可视,可视距离10米(5.0视力)



★  双语操作系统:可以实现中英文系统切换



★  双操作方式:按键操作+遥控操作



★  黑匣子功能:操作、报警记录,超温度使用记录,超湿度使用记录,超量程使用记录



★  提醒和报警功能齐全:传感器到期提醒功能、超浓度报警功能、超温湿度报警功能、故障报警功能、仪表标定提醒功能等



★  隔爆设计、本安设计、RoHS设计



★  零点自动校正:针对某些环境应用,仪表可实现零点自动校正功能



★  检测速度快:探路者系列泵吸式固定安装可燃气体气体检测仪网络版对比同行同类产品,检测速度快


★  操作指引:人性化设计,每个功能设置都有操作指引,防止客户误操作



技术参数



项目内容

具体参数

产品名称

探路者系列泵吸式固定安装可燃气体气体检测仪网络版

产品别名

泵吸式可燃气体气体检测仪、抽气式可燃气体气检测仪、泵吸式可燃气体气体探测器、抽气式可燃气体气体探测器

检测气体

可燃气体,其他气体请咨询厂家或见附表

测量范围

依据现场情况确定,详情请咨询厂家

显示单位

ppm、mg/m3、 ppb、pphm、%VOL、%LEL(部分可切换)

分 辨 率

由检测的量程决定

精  度

≤±3%FS(普通精度);≤±1%FS(高精度)

重 复 性

≤±1%

响应时间

T90 依传感器特性决定

恢复时间

T90-T10依传感器特性决定

显示方式

320*240高清彩屏 2.0寸

可视距离

≥10米(5.0视力)

系统语言

中文(默认)和英文可切换

操作方式

红外遥控、按键(开盖)、、远程网络(如手机APP或上位机软件)

检测方式

泵吸式。了解详情请咨询厂家

采样方式

自吸式。

安装方式

挂墙式(壁挂式)、杆装式(横杆或立杆)。了解详情请咨询厂家

外壳材质

主体:合金(防腐蚀抗氧化表面处理)。探头:防腐合金或316L不锈钢

防爆标志

双防爆标准 ExdⅡCT6 和 Ex Td A21

防护等级

IP66

工作温度

-40℃~70℃(普通催化燃烧原理传感器)
-40℃~50℃(电化学)
-20℃~50℃(PID原理传感器)
-20℃~50℃(红外/荧光法气体传感器)
-40℃~70℃(热导式原理传感器)

工作湿度

10%~95%RH,无冷凝(湿度>90%RH,凝露可选配过滤器)

工作压力

0.08~0.6MPa(热导式原理传感器)
0.02~0.36MPa(氧化锆原理氧传感器)
86~106KPa(其他)

温度测量范围

-40℃~+120℃ 精度±1℃(可带温度补偿功能)

湿度测量范围

0-100%RH 精度±3%(可带湿度补偿功能)

输出信号

有线输出
信号种类

三线制4-20mA+RS-485+2继电器(开关量)
电压0~5/10V + RS-485+2继电器(开关量)
RS-422 + 2继电器(开关量)
频率信号(可调) + 2 继电器(开关量)
三线制Hart+2继电器(开关量)
CAN总线+2继电器(开关量)
注:继电器(开关量)规格:输出2A@30VDC或0.6A@125VAC

无线输出
信号种类

WIFI、Zigbee、LORA、433M、800M、GPRS/3G/4G

功耗

P ≤± 3.7W(电化学检测原理)
P ≤± 5.1W(常规催化检测原理)
P ≤± 4W(低功耗催化检测原理)
P ≤± 4.1W(热导检测原理)
P ≤± 4.1W(红外检测原理)
P ≤± 4W(PID检测原理)
其中该仪表气泵是1.2W

报警方式

面板LED报警;
显示屏字符闪烁及信息提醒
继电器输出;
声光报警器(选配)

控制输出

外接风机、阀门、声光报警器

保护功能

防雷防浪涌设计、间歇式检测、传感器自动保护功能(选配)

使用寿命

2年(传感器),5年(仪表)

电  源

12-35VDC,典型供电24VDC

尺寸

总体尺寸:189*92* 94mm(长*宽*厚)——探路者系列基本型
接线口尺寸:内螺牙M20*1.5( G1/2内螺牙、G3/4内螺牙、
1/2NPT内螺牙、NPT3/4NPT内螺牙为选配);
气管接口尺寸:内径φ4mm,外径Φ6mm

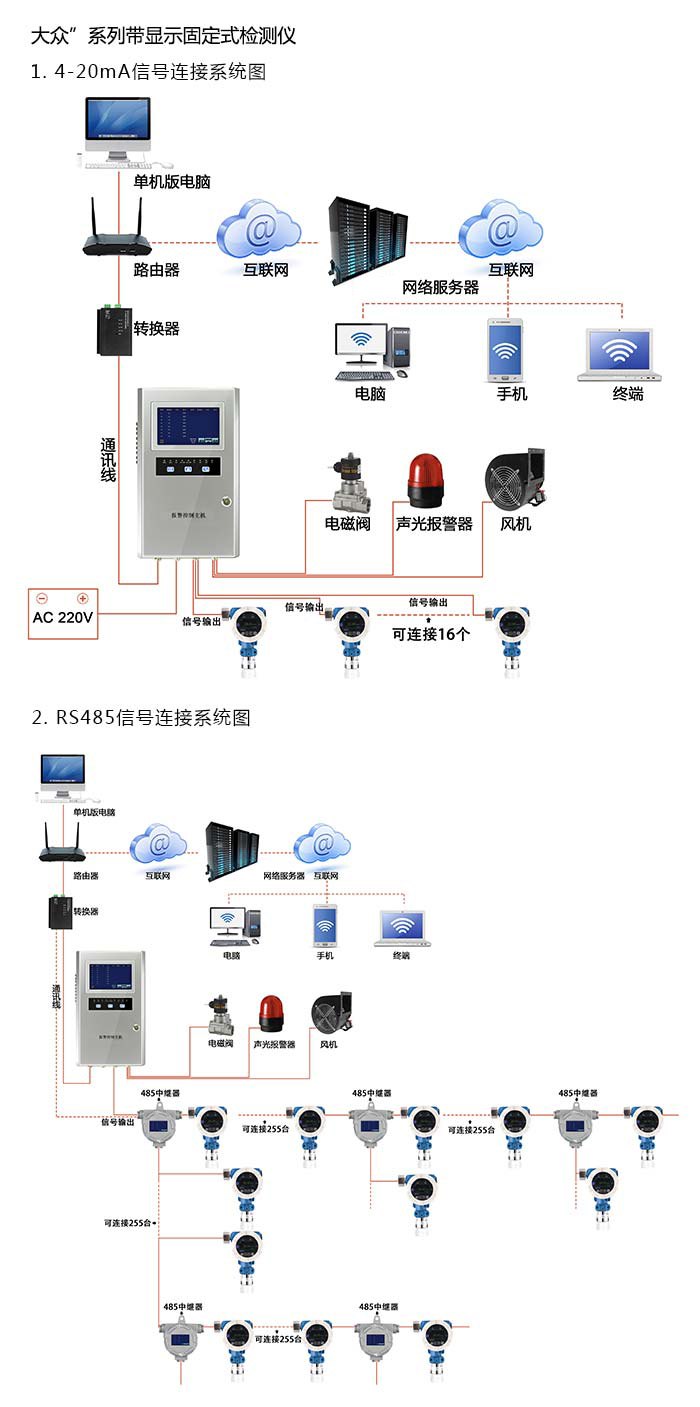

    产品系统方案与案例



    产品尺寸与安装图



·

产品分类及型号定义

     探路者系列固定式可燃气体气体检测仪选型表

型号

选型说明

APEG

固定式气体检测仪

代码

系列

D

大众系列

T

探路者系列

J

机器猫系列



代码

气体名称

LEL

可燃气体

CO

一氧化碳

O2

氧气

H2S

硫化氢

NH3

氨气(其它见附表或咨询厂家)



代码

量程

(LEL)

0-100%LEL

(25%)

0-25%VOL

(10)

0-10ppm / 0-10mg/m3

(1K)

0-1000ppm / 0-1000mg/m3

(1W)

0-10000ppm / 0-10000mg/m3



代码

输出信号

RS

RS-485

4-20MA

V

0-5/10V

W

无线信号



代码

显示和声光报警器

1

不带显示,不带声光报警器

2

带显示,不带声光报警器

3

带显示,带声光报警器

4

不带显示,带声光报警器



代码

检测方式

K

扩散式

L

流通式(泵吸式)

G

管道式
