道路交通仪器Road Traffic Equipment
产品概述

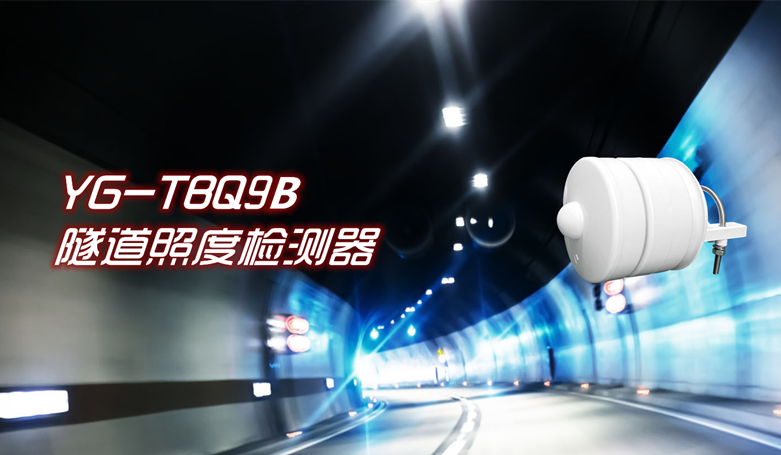

YG-TBQ9B隧道照度检测器是一种用于监测隧道内照度水平的设备，通常由光电传感器、信号处理电路和输出接口组成。它能够实时检测隧道内光线强度，并将数据传输至控制系统，以便进行照明调节，确保隧道内光线充足，同时降低能耗。设备设计符合CIE关于隧道照明测量的要求，符合《公路隧道通风照明设计规范》的要求。
产品功能
1、实时监测隧道内的光照强度，确保照明设施达到安全规范要求。
2、为照明控制系统提供实时数据，使其能够根据环境照度的变化自动进行灯具的开关控制或亮度调节。
3、数据记录与分析，记录隧道内的照度变化数据，便于后续分析和维护。

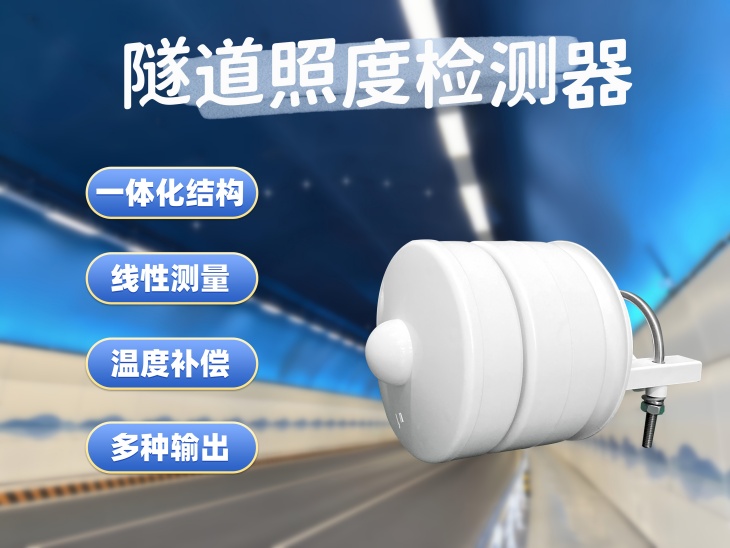

产品特点
1、设备采用一体化结构设计，紧凑小巧，传感器尺寸小、重量轻，安装方便。
2、低功耗设计，工作稳定可靠。
3、光亮度与光电流之间呈现出良好的线性关系，并能够即时响应光的变化。
4、提供多种输出选项，包括RS485、4~20mA以及有线和无线网络通讯支持。
5、具有自动温度补偿功能，温度漂移极低。
6、防水防尘设计，可以承受雨淋和直接水柱清洗。
7、仪器具有防雷措施，其通信接口和电源接口均具有防雷设计，有效防止雷击损害。
8、采用标准ModBus协议，便于隧道内组网监测应用。
技术参数
|
技术参数
|
|
|
产品型号
|
YG-TBQ9B
|
|
测量范围
|
0~20000Lux
|
|
测量误差
|
±1%
|
|
测量角度
|
垂直≥20 º 水平≥20 º
|
|
防护等级
|
IP66
|
|
模拟输出
|
4~20mA（正比于测量范围）
|
|
数字输出
|
RS485与RS232可选
|
|
工作温度
|
-40℃~+80℃
|
|
工作湿度
|
0~100%RH
|
|
工作电源
|
AC220V或DC12V
|
|
工作寿命
|
≥50000小时
|
|
安装方式
|
壁挂
|
|
整机重量
|
约1KG（不含支架）
|

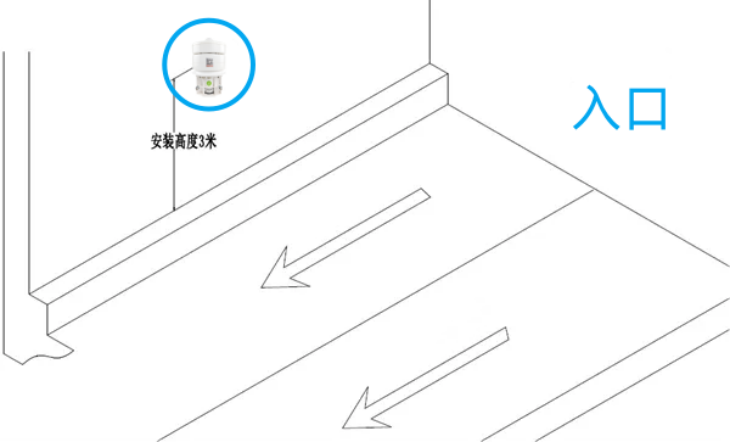

安装方式
照度检测器应安装在隧道中段或光照条件变化明显的区域，这样可以更准确地反映整个隧道的光照状况，设备应安装在距地面2.5至3米的高度，以避开车辆和行人的干扰，获得更为真实的光照数据。同时，这个高度也能够有效覆盖隧道内的主要照明区域，确保测量结果的代表性。

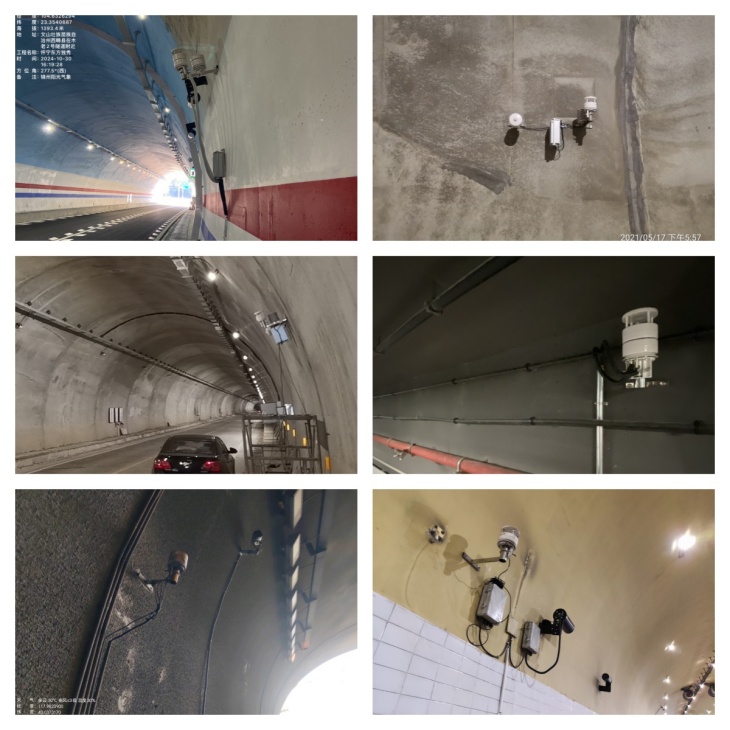

案例展示
