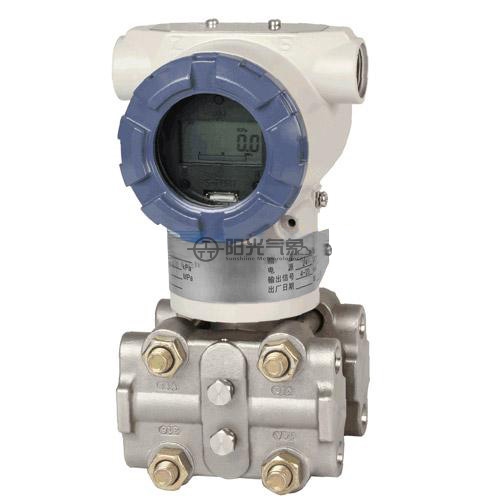

JZYB 3151型数字化电容压力/差压变送器(差压传感器)

ZYB-3151型核心部件采用十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化,满足日益提高的工业现场应用之要求。为此,软件中应用了数字信号处理技术,使其具有优良的抗干扰能力和零点稳定性,且具备零点自动稳定跟踪能力(ZSC)和温度自动补偿能力(TSC)。

系列用途

可适应于石油、化工、电力、水利、冶金、和热力等各种防爆或非防爆工业领域的压力测量。

产品特点

●  JZYB-3151型核心部件采用十六位单片机,其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化,满足日益提高的工业现场应用之要求。为此,软件中应用了数字信号处理技术,使其具有优良的抗干扰能力和零点稳定性,且具备零点自动稳定跟踪能力(ZSC)和温度自动补偿能力(TSC)。
●
强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量,及0100%模拟指示,按键操作能方便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,而且可以重新对变送器进行标定,极大地方便了现场调试。
●
信号转换,信号采集与处理及电流输出控制采用了一体化设计,使结构更加紧凑可靠。

技术参数

●  性能指标
(
参考条件:无迁移状态,硅油灌充液,316L隔离膜片)
输出信号: 4mA20mA
传输形式: 两线制

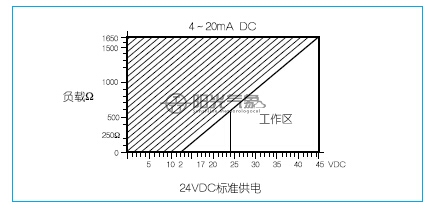

负载特性: (见下图)

●

线性输出: ±0.075%±0.1%(对量程比为1:1),包括线性、变差、重复性的综合误差。
开方输出: 在输出压力为4%100%时,为±(0.2%的标准定量程+0.05的上限)。
●
对于DP量程代号345,为最高量程的±0.2%,对于其他的量程代号,为最高量程的±0.25%

湿 0%100%相对湿度。
●
启动时间 在最小阻尼时,最多20s
●
容积吸取量:小于0.16cm3
●
电气阻尼为0s32s
此外,敏感元件还有0.2s的恒定阻尼时间(量程30.4s)。
●
静压影响DP变送器)
零点误差: 对于14MPa为最高量程的±0.25%,对于量程代号3为最高量程的±0.5%,通过零点调整可以得到校正。
量程误差:每6MPa可校正到输入读数的±0.25%,或对于量程代号3,±0.5%。这种误差在安装前可以调校消除。
●
静压影响HP变送器)
零点误差:对于32MPa为最高量程的±1.0%。通过零点调整可以得到校正。
●
温度影响
在最大量程零点误差:每56为量程的±0.5%。总的影响包括量程和零点误差:每56为量程±1.0%。对于量程范围编号3,影响量加倍。
在最小量程零点误差:每56为量程的±3%。总的影响包括量程和零点误差:每56为量程±3.5%。对于量程范围编号3,影响量加倍。
工艺连接件:
   对于范围代号345的变送器,其两支法兰的中心连接孔距为54mm,孔上为NPT1/4-18;对于代号67的变送器则为56mmNTP1/4-18;对于代号8的变送器则为57.2mmNPT1/4-18。对于范围代号345的变送器,其两支连接头上引压孔为NPT1/4-14,法兰连接头可翻转分 别给出50.8mm中心距,54mm,或57.2mm
电气连接件:具备现场在线测试端子。
重 量:不包括选用件,APDPGPHP型重2.4公斤。
· 使用条件
总体防护性能符合:IP65(相关参数)

● 振动影响:频率为0200Hz,任意方向上每个g为±0.05%上限值。
  电源影响:小于标定量程0.005%/V
●  安装位置影响:零点漂移不大于(0.25kPa),此误差可通过校正消除,对量程无影响。
●  电磁场干扰/射频干扰影响:按照SAMA PMC33.1,201000MHz  电磁场干扰/射频干扰影响:进行试验,场强可高至30V/m
● 结构规格

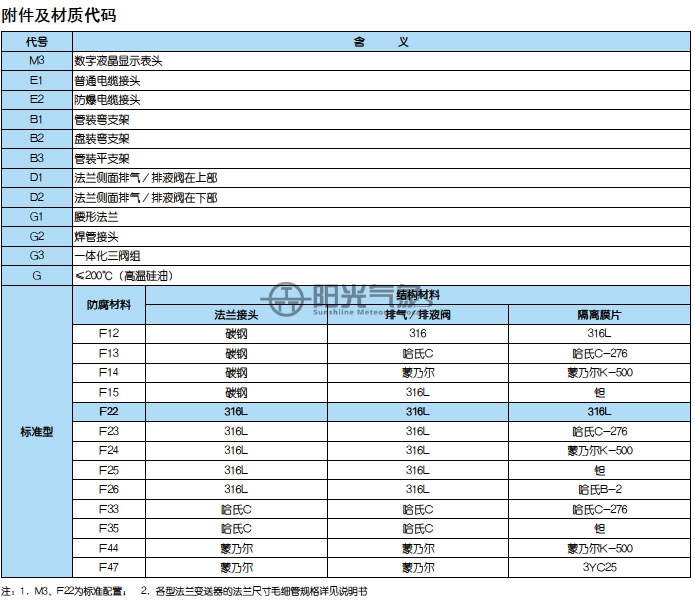

注:材料适用性请参考10页附件及材质代码。
接触介质的材料:
隔离膜片:316L不锈钢,哈氏合金C-276,蒙乃尔合金或钽。(可选)
排气/排液阀:316不锈钢,哈氏合金或蒙乃尔合金。
工艺法兰和连接头:316不锈钢,哈氏合金或蒙乃尔合金。
接触介质的O形环:氟橡胶、丁晴橡胶。(可选)
-
灌充液:硅油·螺栓:碳钢镀镉
-
电子线路外壳:低铜铝
- O
形密封圈:丁晴橡胶、氟橡胶。(可选)
-
涂漆:聚氨脂。
· 电源电压
DC 24V(18V
45V
· 产品使用环境
使用温度:-20℃~80℃ 贮藏温度:-40℃~104
相对湿度:0%90%
防爆型产品使用环境条件:
温 度:-20℃~40℃ 相对湿度:5%95%
大气压力:86kPa106kPa
· 隔爆型认证

防爆标志:ExdIICT6 Gb    防爆合格证编号:
CNEx12.2732

规格选型






标准功能

工作原理:

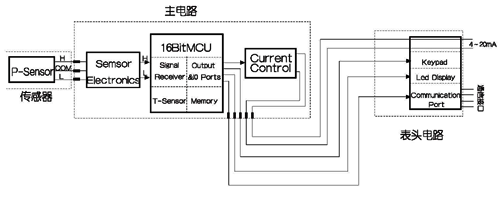

如电气原理框图所示,压力或差压产生的电容差经数字化信号转换, 变为频率信号送到微处理器,经过微 处理器运算处理后作为一个电流控制 信号送到电流控制电路,转化为 420mA模拟电流输出。
