一、概述
太阳辐射中能被绿色植物用来进行光合作用的那部分能量(光谱范围400～700 nm)称为光合有效辐射,简称PAR。它是形成生物量的基本能源,直接影响着植物的生长、发育、产量和产品质量。光合有效辐射的测量,对于农业生产、生态研究、气候评估等具有重要的意义。

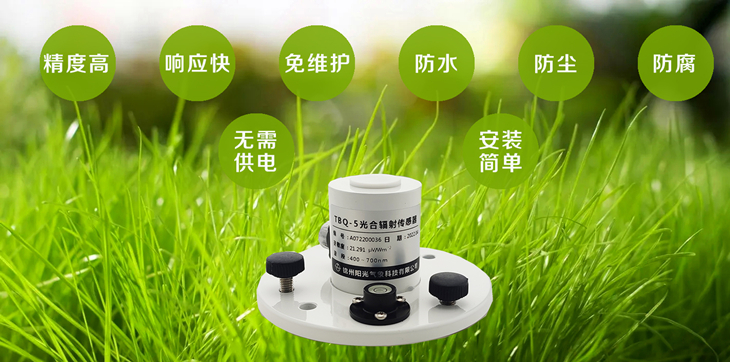

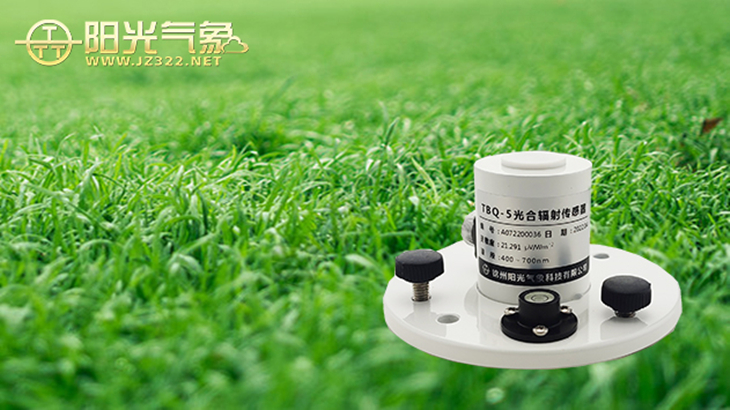

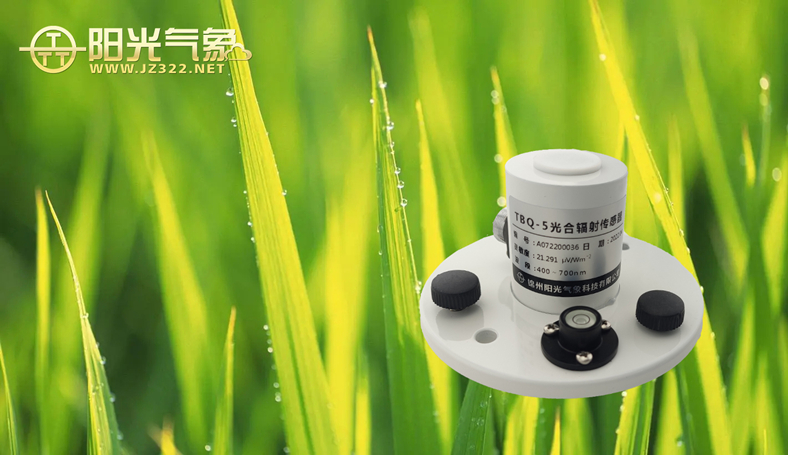

TBQ-5光合有效辐射表主要用于测400～700nm波长范围内的自然光的光合有效辐射，是一种基于光电效应的专用太阳辐射传感器，具有使用简单，无需维护，测量精度高等特点，可以直接接入农业自动气象站和太阳能资源观测系统中，作为太阳辐射光合有效分量测量的基本手段，也可以单独作为农业和生物学研究的专业辐射传感器使用。
二、工作原理
TBQ-5光合有效辐射表是以大量实验证明的植物五种光合反应（既光合作用、色素合成、光周期现象、趋光性和光形态诱变）都集中在波长400～700 nm范围内这一原理设计生产的。采用硅光探测器及光学滤光器作为核心部件，当有光照时，辐射表会产生一个与入射辐射强度成正比的模拟信号。
三、技术指标
|
序号
|
名称
|
技术范围
|
备注
|
|
1
|
稳 定 性
|
±2%
|
一年内灵敏度变化
|
|
2
|
余 弦
|
≤±5%
|
晴天太阳高度为10°时对理想值的偏差
|
|
3
|
光谱范围
|
400～700 nm
|
|
|
4
|
温度特性
|
±2%
|
-20℃～+40℃
|
|
5
|
信号输出
|
0～20mV
|
与变送器配合也可输出4～20mA或RS485等信号
|
|
6
|
量程
|
A：0～2500umol/m2·s
B：0～2000W/m2
|
|
|
7
|
测量精度
|
小于5%
|
|
|
8
|
响应时间
|
≤3s
|
99%
|
|
9
|
供电
|
无需供电
|
|
|
10
|
重量
|
0.5kg
|
|
|
11
|
工作温度
|
-40～80℃
|
|
|
12
|
工作湿度
|
0～100RH
|
|
|
13
|
防护等级
|
IP65
|
|

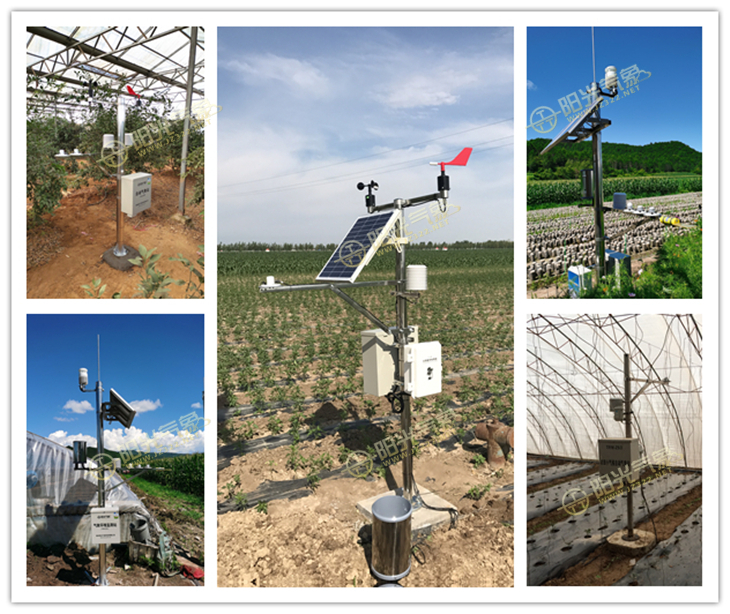

四、典型应用

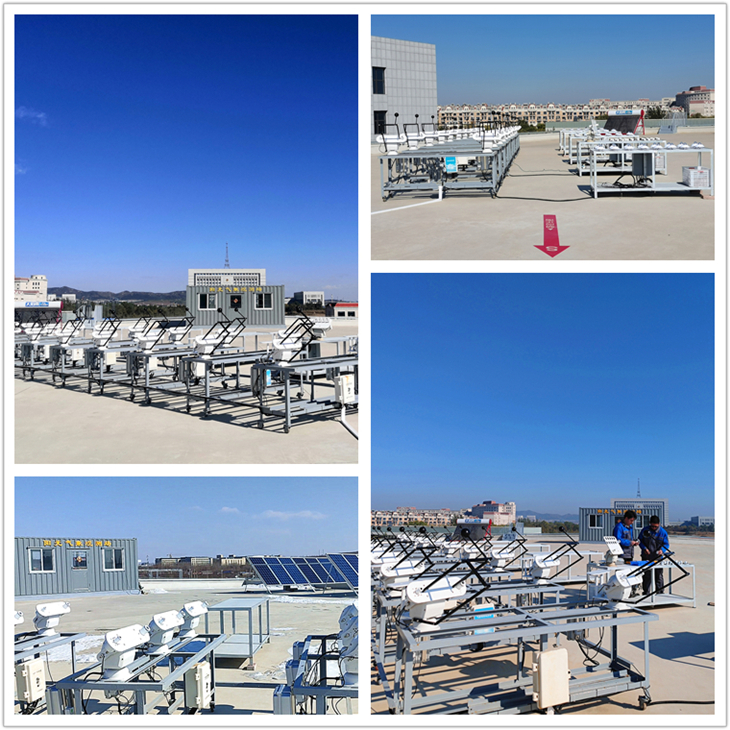

五、太阳辐射观测场
我公司拥有1500㎡的标准太阳辐射观测场，场地四周平坦、空旷，无建筑遮挡与人为干扰，完全符合太阳辐射监测仪器对地面观测场的需求，为太阳辐射传感器户外测试和标定提供了标准的测试环境，保证了测试数据的准确性、有效性。
