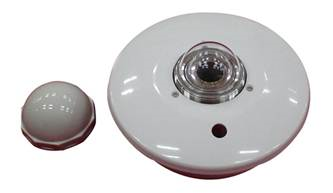

TBQ-2C型天空辐射表

TBQ-2C型天空辐射表与计算机及各种日射记录仪配接使用,均能精确地测量天空辐射能量。表体由铸铜加工而成,表面静电喷塑,具有极强的防腐蚀能力。半球形石英玻璃罩则是采用冷加工磨制而成,其厚度为1.5±0.1mm,同心度偏差不超过0.05mm,光谱范围0.28~3.0μm,透过率均在90%以上。

一、概述

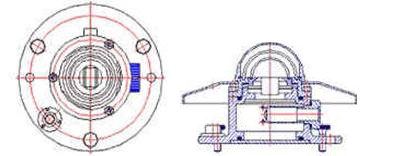

TBQ-2C型天空辐射表与计算机及各种日射记录仪配接使用,均能精确地测量天空辐射能量。表体由铸铜加工而成,表面静电喷塑,具有极强的防腐蚀能力。半球形石英玻璃罩则是采用冷加工磨制而成,其厚度为1.5±0.1mm,同心度偏差不超过0.05mm,光谱范围0.28~3.0μm,透过率均在90%以上。为了减小环境温度对辐射仪器输出的影响,则仪器内附加了温度补偿装置,通过调整热敏电阻的温度系数来实现对辐射表输出电势的自动补偿。机体各部连接均装有O型橡皮圈,机内装有干燥剂。

二、基本原理

TBQ-2C型天空辐射表是采用光电转换感应原理,其感应元件采用了绕线电镀式多接点热电堆,其表面涂有高吸收率的黑色涂层,感应元件的热接点在感应面上,而冷接点位于仪器的机体内,以便直接取环境温度。为了避免太阳辐射对冷接点的影响,我们加了一个白色防辐射盘来反射阳光的热辐射。当有光照时,冷热结点产生温差即产生电动势,也就是将光信号转换为电信号输出,在线性误差范围内,输出信号与太阳辐照度成正比。



三、典型应用

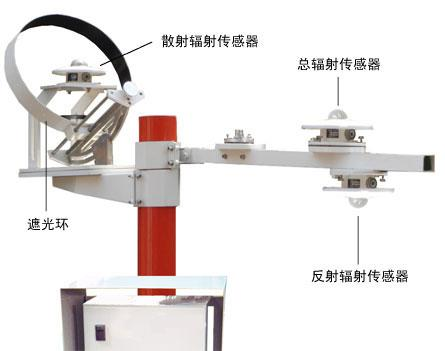

广泛的应用于太阳能利用、气象、农业、建筑、材料老化、大气污染及生态考察等部门做太阳辐射能量的测量。



四、技术参数


序号 名称 技术范围 备注
1 灵 敏 度 7~14μVW∕㎡
2 时间响应 ≤30s(99%)
3 内    阻  约350Ω
4 稳 定 性 ±2% 一年内灵敏度变化率
5 余  弦   ≤±5% 晴天太阳高度为10°时对理想值的偏差
6 光谱范围 0.28μm~3.0μm
7 温度特性  ±5% -20℃~+40℃
8 重    量 2.5kg
9 测量范围 0~2000W/㎡
10 信号输出 0~20mV
11 测量精度 <5%
