一、概述

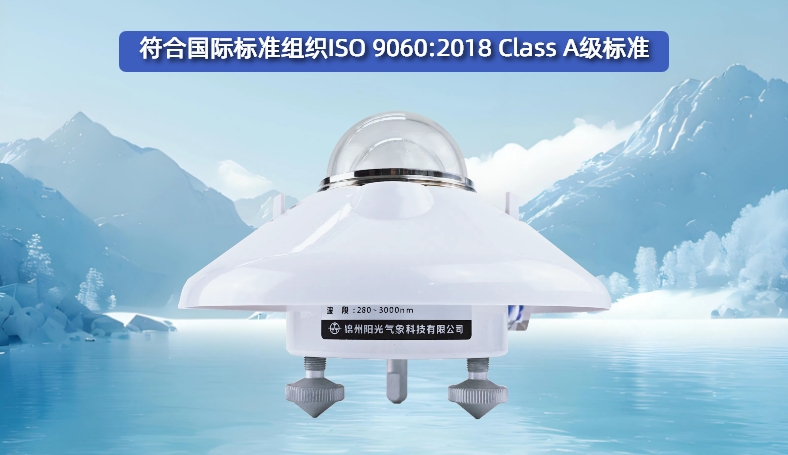

  TBQ-7型总辐射表是我公司推出的一款新型太阳总辐射表，该表内部装有通风导流装置，使其在球形滤光罩周围形成一层动态通风带，可以阻止灰尘的侵入、凝霜及积雪对辐照度的影响，又减少了维护人员经常清洗光学玻璃的麻烦。由于通风作用使表体内外环境温度一致性好，克服温度不均造成误差，提高测试精度，故可在风雪等恶劣气候环境下连续长时间正常运行，适合自动气象站等无人值守场所使用。

二、基本原理

  TBQ-7型总辐射表的感应元件采用了绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层，感应元件的热接点在感应面上，而冷接点位于仪器的机体内，以便直接取环境温度。为防止热接点单方向通过玻璃罩与环境进行热交换即影响测量精度，我们采用了两层玻璃罩的结构。同时，为了避免太阳辐射对冷接点的影响，我们又加了一个白色防辐射盘用来反射阳光的热辐射。当有光照时，冷热结点产生温差即产生电动势，也就是将光信号转换为电信号输出，在线性误差范围内，输出信号与太阳辐照度成正比。再则为了减小环境温度对辐射仪器输出的影响，我们则在仪器内附加了温度补偿装置——热敏电阻，通过调整热敏电阻的温度系数来实现对辐射表输出电势的自动补偿。

三、典型应用

    1、太阳能发电

    2、太阳能热水器与太阳能工程

    3、太阳能建筑领域

    4、环境科学辐射能量平衡研究

    5、极地、海洋、冰川气候研究

    6、农林业生态研究

四、技术参数
