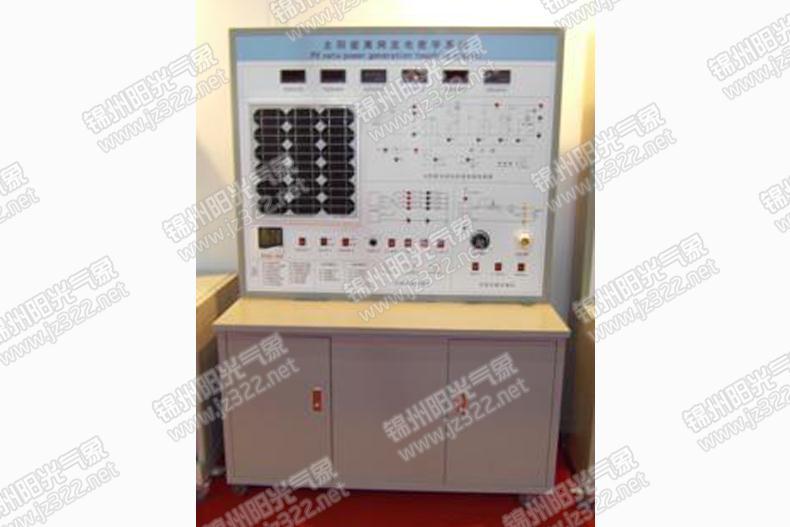

一、教学及研究实训项目

1、太阳能电池光能量变换过程演示和实验

     实验1、光伏摸块单元组成原理。

     实验2、太阳能光电池能量转换组合原理。

     实验3、在不同天气和日照强度下光波对光伏转换效率的影响实验。

     实验4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。

     实验5、在不同季节环境温度变换下对光伏能量转换的影响实验。

     实验6、太阳能电池直接负载实验。

2、系统控制运行过程演示和实验

     实验1、太阳能控制器欠压保护实验。

     实验2、太阳能控制器充电过压保护实验。

     实验3、太阳能控制器充电温度补偿实验。

     实验4、控制器三种输出模式实验，手动开关切换（手动开＋手动关、光控开＋光控关、光控开＋时控关）。

     实验5、逆变器逆变原理实验（通过逆变器各测试点的测试）。

     实验6、 逆变器与市电互补实验（手动开关切换）。

     实验7、逆变器输出过载保护实验。

     实验8、逆变器输出欠、过压保护实验。

二、应用范围

主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

三、实训运行技术条件（单相输出）

1、发电单元

    光能

     ◆ 光伏模块功率：30Wp

     ◆ 光伏模块输出工作电压：17.5VDC

     ◆ 光伏模块工作电流：1.7A

     ◆ 模拟光源模块：100W调光灯

2、电力蓄能单元

     ◆ 蓄电池类型：免维护蓄电池

     ◆ 蓄电池组容量:12V/24Ah

     ◆ 蓄电池数量： 1个

3、控制单元

     ◆ 太阳能充放电控制器： 工作电压12V 电流10A；三种输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。

     ◆ 正弦波逆变器：输出波形正弦波、频率50HZ±1HZ；额定输入电压0.8V～17V、电流12A ； 额定输出电压220VAC±10%、电流0.9A；额定输出功率300W；输出功率因数≥95%（线性负载）逆变效率：≥82%。

     ◆ 输入市电：工作电压AC220V、频率50HZ；

     ◆ 工作环境：0℃～40℃、≤85%RH

4、显示单元

    4、1、数字显示

     ◆ 直流电压表：光电池充电电压

     ◆ 直流电流表：光电池充电电流

     ◆ 直流功率表：光电池充电功率

     ◆ 交流电压表：逆变器输出电压

     ◆ 交流电流表：逆变器输出电流

     ◆ 交流功率表：交流负载使用功率

   4、2、LED指示

     ◆ 太阳能控制器：充电、过压、欠压、过放、运行；

     ◆ 蓄电池电压（高-中-低）；

   4、3、数码管显示

     ◆ 通用开＋通用关；光控开＋光控关；光控开＋时控关；

5、开关单元

     ◆ 交流总开关；交流负载开关；直流负载开关；DC/AC模块开关；控制器电源开关；控制器设置开关；电源转换开关；负载类型转换开关；3.3V/5V/9V/12V电压转换开关；太阳能/负载 电压/电流/功率显示切换开关。

6、负载单元

     ◆ 交流线性电阻负载：0～40W

     ◆ 直流模拟负载：3～10W

7、监控软件 （选配）

     ◆ PC监控模块：监控主机、监控软件、显示屏。

     ◆ 显示内容：蓄电池电压、光伏电压、光伏电流、光伏功率，能量模拟图。
