一、系统特点

  1.新颖性：以前沿技术为导向，与实验相结合。

  2.开放性：开放式设计，用户可以利用装置资源进行二次设计。

  3.实用性：采用准实物设计。

二、实验台的组成

  1.太阳能系统：太阳能集热器、蓄热水箱、变频水泵；

  2.控制系统：太阳能控制器；

  3.采暖系统：地面盘管；

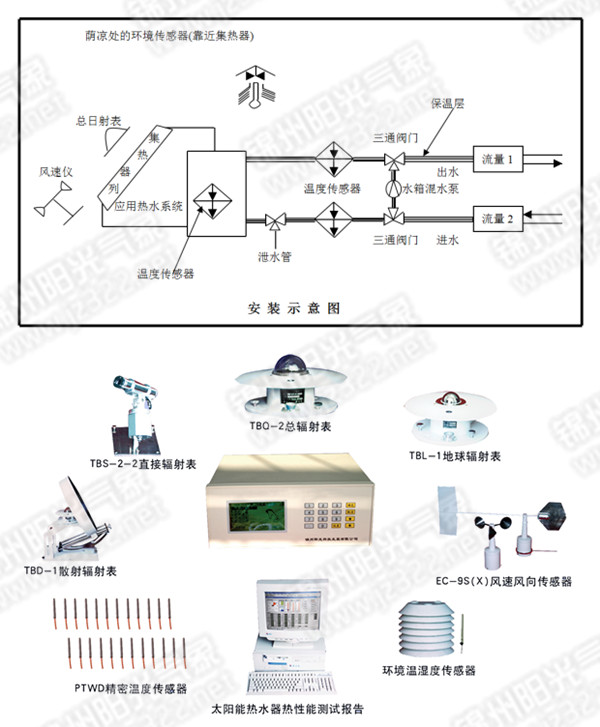

  4.TRM—2A型太阳热水系统性能测试仪；

  5.配套管件。

三、实验台系统图

  1.太阳能＋地板采暖

太阳能地板采暖

2.太阳能＋地板采暖＋生活热水

四、实验台的主要功能

  1.掌握太阳能系统的基本原理，使学生理解各个部件的用途。

  2.太阳能热水系统、太阳能＋地板采暖系统。

  3.分析当地全年不同的室外条件下，利用太阳能制备生活热水、太阳能供暖的可行性和经济性，掌握其基本规律，为进一步地深入研究、应用积累实验数据。

  4.对在相同的热负荷条件下，调整太阳能集热器面积、蓄热水箱容积，找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。

  5.根据进出口温度不同，分析全年热泵系统的COP，确定太阳能＋水源热泵空调冷热源系统比例。

五、检测内容

系统执行国标GB/T18708 ，GB/T19141，GB/T20095-2006太阳热水系统性能评定规范等要求方法测试（热性能：日有用得热量，升温性能，储水箱保温性能等指标)。
