一、产品概述

太阳能热水器原理实验台是面向职业院校太阳能教学的需求而研制，学生可以完成太阳能热水器的原理，安装与测试等实验。实验台分为太阳模拟光源系统，太阳能热水器集热系统和热性能检测系统三部分，是进行太阳能热水器理论教学和实践教学的理想产品，产品可在室内模拟整个太阳能热水器工作过程。

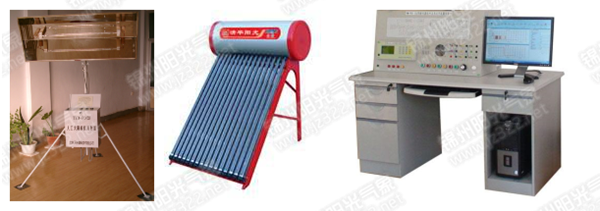

二、系统组成

  1.太阳模拟光源系统；

  2.太阳能热水器演示系统；

  3.太阳能热水器热性能试验平台。

三、工作原理与技术指标： (在实验室完成所有光热转换实验)

A.太阳模拟光源：

模拟器发出一定亮度的光辐射，强度是可以连续调整的，热水器在模拟光源的照射下，将光能转化为热能，热能传递给水，使水箱中的水逐渐升温，达到用户使用效果。整个升温的过程数据被测量系统实时显示与记录， 并计算出每一点的光热转换效率。

1.模拟光源的辐射强度连续可调，有效功率1000W 太阳光谱分布， 供电：220V。

2.光源安装在不锈钢支架上角度可以调整，左右0---350度 上下：0—120度，与热水器的距离位置可以随意调整。

3.支架为不锈钢材料制作 高度：1.5米。

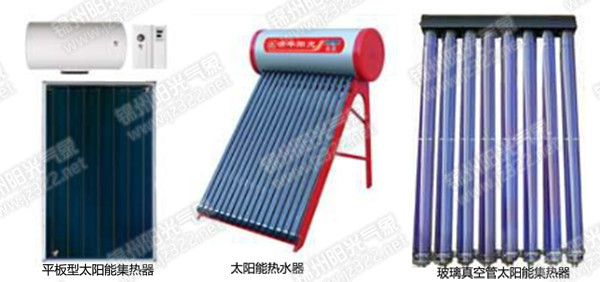

B. 太阳能热水器演示系统

1、热水器集热系统采用实际的太阳能热水器（集热管数16支；集热管管长1.8m），真空管全部采用优质硼硅玻璃3.3，可有效抵抗冰雹冲击。水箱外壳选用优质镀铝锌板，强度高、耐腐蚀性强，具有超强自我修复功能。即使在海边高腐蚀环境下，也能保障使用寿命。水箱内胆采用优质食品级SUS304-2B不锈钢板，保证水质清洁。尾座采用高强度尼龙材质，强度高，弹性好，有效防止材质老化。密封胶圈采用优质硅橡胶材料，耐高温，耐腐蚀，卫生环保。

2、室内型采用独特的水循环利用系统，双水箱设计，节约水资源，便于在没有上下水的实训室进行使用。

3、输入电源：220V±10% 50Hz。

a.检测台架尺寸：700mm×400mm×750mm。

b.内胆材质：SUS304-2B。

c.集热管管长1.8（m）。

d.集热管数：16支。

e.热水箱容量：300升。

f.冷水箱容量：300升。

C、太阳能热水器热性能试验平台：

太阳热水器性能测试仪是满足国标要求的一款专业热水器的检测仪器，对整个系统进行在线监测，随时对系统内的热性能进行诊断和报警，并提供运行数据。是大专院校，科研单位必备产品。

1、产品运行环境

   a．环境温度 -40℃～+60℃。

   b．相对湿度 ≤90%。

   c．适用电源 220V（±10%），50Hz(±2%)，或无电源地区（内配充电电池DC12V）。

2、技术指标及特点

四、实验项目

  （1）太阳能热水器原理实验；

  （2）太阳能真空管认知实验；

  （3）太阳能热水器加热辅助装置实验；

  （4）太阳能热水器水箱保温性能实验；

  （5）太阳能热水器控制器原理实验；

  （6）太阳能热水器检测实验；

  （7）太阳能热水器光热转换性能试验；

  （8）太阳能热水器光辐射测量原理实验。

五、实训项目

  1、太阳能机架的安装实训；

  2、太阳能进水管路的安装实训；

  3、太阳能排水管路的安装实训；

  4、太阳能真空集热管的安装实训；

  5、太阳能进水出水检验实训；

  6、电加热器的安装实训；

  7、自动上水阀的安装实训；

  8、温度水位显示器的安装实训；

  9、太阳能热水器的维护保养实训。
