一、系统组成

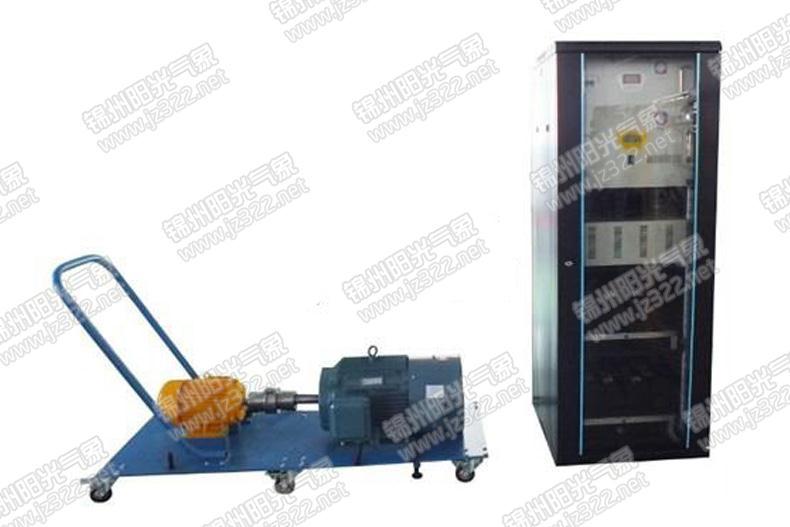

模拟风力发电系统是由永磁风力发电机，，保护开关、整流器、卸荷器，蓄电池组，变频器，离网逆变器，三相交流异步电动机等组成。系统采用三相交流异步电动机拖动永磁风力发电机，通过变频器调节拖动单元转速来达到模拟风速变化引起的发电机转速变化。

二、技术参数

1、三相交流变频器：15kW/380V；

2、额定输出频率：50Hz；

3、变频调速电机：15kW/380V；

4、永磁同步发电机额定功率：2kW；

5、风力发电控制：2kW；

6、蓄电池容量：胶体蓄电池300Ah/12V；

7、逆变器：三相交流380V/3kW 输出；

8、变频器：380V/1.5kW；

9、变频调速电动机：380V/1.5kW。

三、实验内容

1、实验一、风速即转速与与出功率关系实验；

2、实验二、发电机转速与输出电压关系实验；

3、实验三、发电机转速与输出电流关系实验；

4、实验四、发电机转速与输出电压频率关系实验；

5、实验五、水平轴发电机在不同的风速的情况变换功率实验；

6、实验六、风力发电系统接线实验；

7、实验七、永磁同步风力发电机并网过程实验(可选)；

8、实验八、永磁同步风力发电机在不同风速情况下带载实验；

9、实验九、永磁同步风力发电机空载运行实训；

10、实验十、变频拖动发电过程实验；

11、实验十一、拖动发电过程中转距模拟实验。
