一、概述

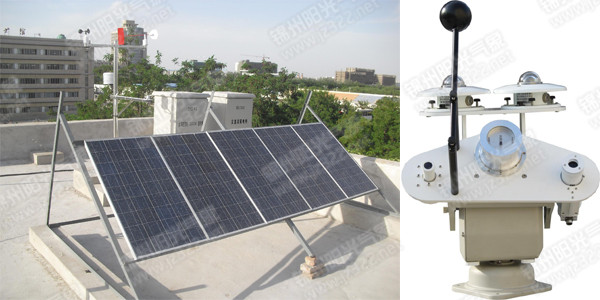

太阳能光伏发电有无限的太阳光资源，绿色、环保、低碳、无需资源分配等优点。在国家能源建设和储备中得到了广泛的应用。光伏并网发电，是当前全球大规模利用太阳能资源发电的一种重要方式。并网发电，是将太阳能电池所发出的直流电通过逆变器转换成波形良好的交流电，直接向电网供电，无储能装置，运行可靠性和转换效率比较高，系统的建设和维护成本较低。我公司结合多年在新能源行业的研发和生产经验，特别推出了TRM-JX6000型600W电站太阳能光伏并网发电实训系统，主要可以提供系统配套件，电池组件阵列、最大功率跟踪调节支架、方阵避雷汇流箱、并网逆变器、升压输变箱、计量监控通讯等。

二、实验系统单元组成

  1、光伏阵列单元；

  2、逆变控制单元；

  3、开关控制单元；

  4、方阵连接单元；

  5、显示单元；

  6、环境监测单元；

  7、并网监控单元；

  8.全自动跟踪太阳入射角及辐射测量单元。

三、实验项目

  实验1.不同太阳入射角下发电效率；

  实验2. 掌握太阳能自动跟踪系统；

  实验3. 模仿KW级光伏发电系统；

  实验4. 专门设计高效LED节能路灯实验5.电站测试运行实验；

  实验6.电站监测软件实时数据；

  实验7:太阳辐射测量实验；

  实验8: 室内太阳模拟光源测试；

  实验9:光伏子阵方阵、阵列单元实验；

  实验10:阵列汇流与防雷接地管网技术原理；

  实验11:最大功率跟踪器与光伏转换能效测试；

  实验12:在不同天气和日照强度下光波对光伏转换效率测试；

  实13:在不同季节太阳运轨变换下对光伏能量转换的测试；

  实验14:在不同季节环境温度变换下对光伏能量转换的测试；

  实验15:光伏组件与固定结构扣件的组装实训；

  实验16:光伏组件平地基础建设与屋顶轨道安装结构；

  实验17:并网逆变电源单元组成原理技术实验；

  实验18:并网逆变器的最大功率跟踪MPPT控制方法；

  实验19:光伏同步电源与风电同步电源并网兼容控制技术测试；

  实验20:并网逆变器的防孤岛效应瞬间保护技术测试试验；

  实验21:并网逆变电源输出功率与光伏能量变换的实验；

  实验22:并网逆变电源直流输入欠压控制实验；

  实验23:并网逆变电源交流输出波形测试实验；

  实验24:并网逆变电源输入功率与输出功率比值效率计算与测试实验；

  实验25:双向电度表的安装与测试实训；

  实验26:并网逆变电源与配套元器件的安装，调试实训。
