一、概述

采暖散热器简称散热器，是供热系统的散热设备。我们常见的采暖散热器是装在室内的，其承担着将热媒携带的热量传递给房间内的空气，以补偿房间的热耗，达到维持房间一定空气温度的目的。要完成上述使命，采暖散热器必须具备能够承受热媒输送系统的压力、有良好的传热和散热能力、能够安装在室内和具有必要的使用寿命等条件。这样我们就需要一套专业的设备对采暖散热器进行严格的质量检验。

由我公司推出的TRM-S2型采暖散热器热量测试系统是根据 GB/T13754—92 采暖散热器散热量测定方法要求设计生产的，实现了对采暖散热器散热量的检测。系统采用微机控制技术，使整个检测过程全部自动进行，实现了实时监测各点温度，湿度，压力，流量等指标。具有测试精度高、人机界面友好、人工干预少、交直流电共用等特点。

产品组成：墙壁温度传感器、环境温度传感器、管道水温传感器、环境湿度传感器、空气压力传感器、管道流量传感器、管道压力传感器、全封闭式恒温控制室、采暖散热器热量测试系统主机、采暖散热器热量测试系统监测软件、连接电缆等。

应用范围：可广泛应用于国家检测中心，产品质量检验所，建筑暖通专业科研院校等部门的使用。

二、产品特点

1、整套系统采用全封闭式恒温控制室技术指标。钢制框架结构，内部有效净尺寸:4m(长)×4m(宽)×2.8m(高)；恒温方式为空气自动循环控温方式，内表面涂不含金属涂料的油漆。周围采用双层保温结构设计，并且夹层内维持稳定的温度环境，四壁屋顶和地面的热阻偏差小于20%。夹层内由可控温的送回风系统形成的循环空气，使小室的六个面得到均匀冷却，夹层的宽度为0.3m，夹层内冷却空气的平均速度宜为0.1～0.5m/s，层内设有12只温度传感器,进行多点温度检测,采用PID智能温度控制器对循环风机控制,控温精度小于1℃。

2、为方便观测，系统显示方式为大屏幕液晶汉字及图形显示，液晶尺寸约为115×65(mm)。，一屏显示多路监测要素,可替代微机在现场进行独立观测。

3、TRM-S2型采暖散热器热量测试系统数据采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据3个月以上，且存储时间可以根据用户需求设定。

4、TRM—S2型采暖散热器热量测试系统管理软件在Windows XP以上环境即可运行，实时显示各点数据，自动计算散热量值,并显示散热量与温度差的关系式,数据每隔10秒更新一次，储存数据以EXCEL标准格式存储,与打印机相连可以自动打印测试报告。

5、TRM-S2型采暖散热器热量测试系统通讯系统的通讯接口可为标准RS232/RS485接口，与管理微机有线连接，实时传送采集数据，也可以根据用户需求增加GPRS/GSM等无线通讯方式，便于用户远距离接收测试值。

6、TRM-S2型采暖散热器热量测试系统供电系统具有停电保护功能，当交流电停电后，由充电电池供电，可维持供电72小时以上,

7、整套系统结构上采用工业控制标准设计，便携式防震结构，适合在恶劣工业环境中使用。

三、技术指标

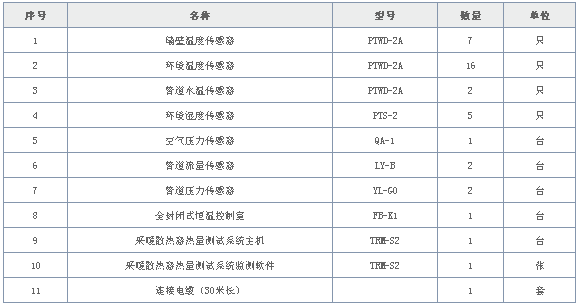

四、系统组成
