JZYG-JN型节能建筑实验系统

JZYG-JN型节能建筑实验系统 主要集中了太阳能热利用、太阳能光伏利用、地热取暖、保温围护结构、隔热(LOW-E)玻璃、导光管采光、遮光反光板利用、太阳房利用、集热墙利用、自然通风利用、热压通风利用等典型的节能技术手段,力求直观明了地表达各项技术的应用。

一、概述

本实验系统充分考虑高校及科研院所科研和教学双重作用而设计的。由于节能技术涉及材料、暖通、结构、供电照明、采光设计、智能监控等多个领域,常见的节能技术手段就多达50多种,要在一个有限的建筑模型上充分体现各个技术手段是困难的。所以,本着实用、具有代表性的原则,本实验系统主要集中了太阳能热利用、太阳能光伏利用、地热取暖、保温围护结构、隔热(LOW-E)玻璃、导光管采光、遮光反光板利用、太阳房利用、集热墙利用、自然通风利用、热压通风利用等典型的节能技术手段,力求直观明了地表达各项技术的应用。同时考虑到用户的实际情况,本系统可放在室外也可放在室内,室内本实验室专门设计了太阳模拟灯组和风扇组,以模拟太阳和自然风。

同时本系统配置了一个本公司开发的监控系统,利用各种传感器,实时采集和记录各项节能参数,如温度、湿度、照度、太阳辐射、风速、热流密度、流量等,通过后期软件可直观观察到能源的运行过程和流通过程,可计算某各系统的能效利用,如太阳能热能利用等;同时利用反馈的节能指标进行控制构件(如遮阳板的角度、照明灯具的开启、通风空调的开关等),以达到最佳节能的效果,同时满足人们的工作生活空气质量。

二、系统组成

本实验系统主要有两间实验房,用于热工性能对比。平面尺寸均为2500×2400mm,高度约2000mm。其中一间为平顶,一间为坡顶。房间主体结构为钢构,墙体为最新专利节能轻型墙板。主要集中的节能技术有太阳能光电利用、光热利用、地板辐射取暖、LOW-E玻璃、遮光板反光板、太阳房、特郎伯集热墙、导光管、空气流动演示(配烟雾发生器)、自然风模拟风扇组、断桥门窗等最新技术手段,同时还配有独立的采集监测系统。具体组成见系统主要组成表。

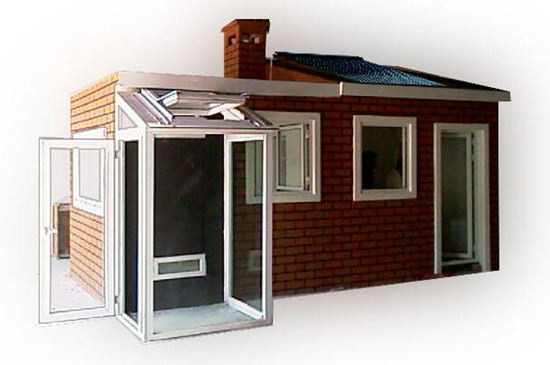

上图为实际建筑图,外表面采用红砖效果涂层,以达到美观大方的效果。其中测试系统的传感器可灵活布置,用于不同的科研目的。

三、实验室建设基本要求

本模拟系统集合了多项现在最常用、最典型、最新的节能技术,通过实际应用的方式直观体现其特点和功能。所有部件都是模块化设计,考虑了现场安装的方便性。采用钢构框架结构,便于更换和安装。建设条件灵活多样,可建于室内也可建于室外,总重量在3.5吨内,可建于室外楼顶;对基础要求不高,适应高校场地紧缺的情况;整个实验室建设只需10—15天。

建设时需考虑供水和供电的问题。实验室面积较小,太阳能光伏系统还不能满足所有用电,尤其是模拟风扇、冷烟机等。同时由于太阳能热水及地板辐射供暖系统需有长期供水的接入。

四、系统主要组成

项目名称 数量 单位 功能特点 特性
模块一 节能围护结构 30 实验室的主体结构 抗震、坚固、建设方便,专利节能保温材料
模块二 节能门窗隔热玻璃 12 演示自然通风及节能玻璃特点用于同普通玻璃的隔辐射热对比 断桥铝合金中空玻璃结构最新断桥铝结构
模块三 日光间 2.4
模块四 集热蓄热墙 4.8 温室演示和集热墙防护 钢构加玻璃
模块五 地采暖系统 30 用于演示集热功能 建筑一体化设计
模块六 太阳能集热系统 10 用于收集太阳辐射热存储热水 独立的带控制的实际系统
模块七 太阳能光伏利用 300 W 用户光电转换,提供照明电能 独立的带控制的实际系统
模块八 导光管及光纤利用 2 自然光采光利用
模块九 智能遮阳系统 1 用于遮光或反光
模块十 通风控制系统 1 模拟自然风
模块十一 节能监控系统 1 用户整个系统的节能监测

注:依据用户需求,可增减面积!同时相关的模块会做调整,如太阳能集热器面积等。具体参考实时报价!
