三、地源热泵系统组成：

由计量检测设备、数据采集器、数据中心软件、测试支架和通讯接口等组成。
    1、计量检测设备包括室内外环境温湿度传感器、系统用户侧进出水温度传感器、系统热源侧进出水温度传感器、系统用户侧循环流量传感器、系统热源侧循环流量传感器、系统耗电量监测电表、机组用户侧进出水温度传感器、机组热源侧进出水温度传感器、机组用户侧循环流量传感器、机组热源侧循环流量传感器、机组输入功率传感器等。

2、数据采集器：可以实时监测以上传感器的数据,并进行处理,可根据设定的时间完成存储,通讯,显示等方面功能。

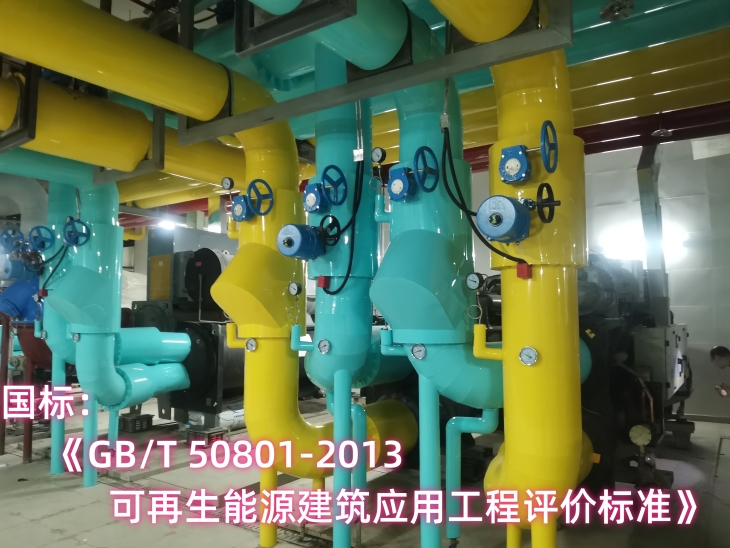

3、数据中心软件：可对室内外环境温湿度；系统热源处流量；系统用户处流量；系统热源处进、出口水温；系统用户处进、出口水温；系统耗电量；机组热源处流量；机组用户处流量；机组热源处进、出口水温；机组用户处进、出口水温；机组输入功率等数据进行处理分析，并根据GB/T 50801-2013可再生能源建筑应用工程评价标准形成曲线图及生成检测报告。

4、通讯功能：可实现数据有线/无线网络化传输的功能，便于长期监测，使测量人员随时掌握系统运行状态，提高工作效率及测量准确性。

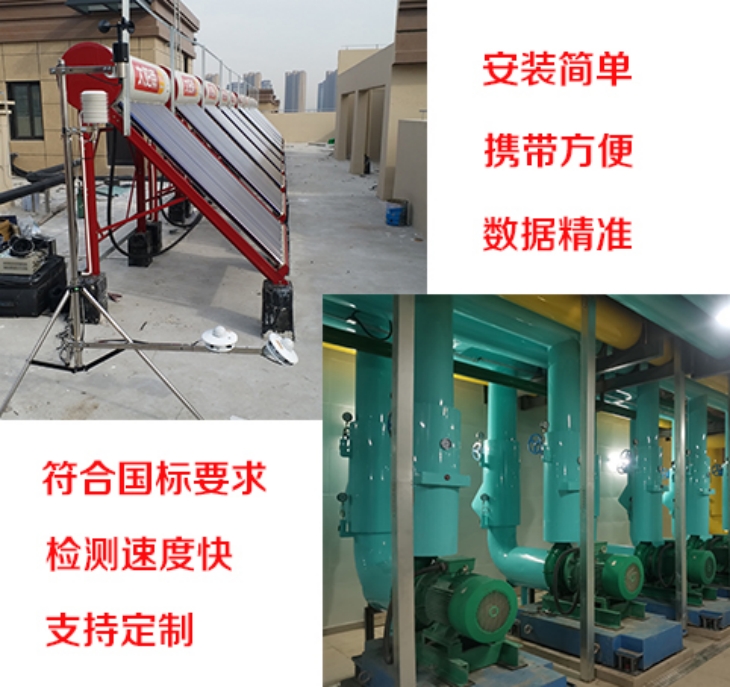

5、系统成套：为满足质检中心对现场安装测量的要求，所有检测仪表放入便携箱内，手提式不锈钢便携支架(高:2.5m,重量:5KG) 安装方便、快捷。

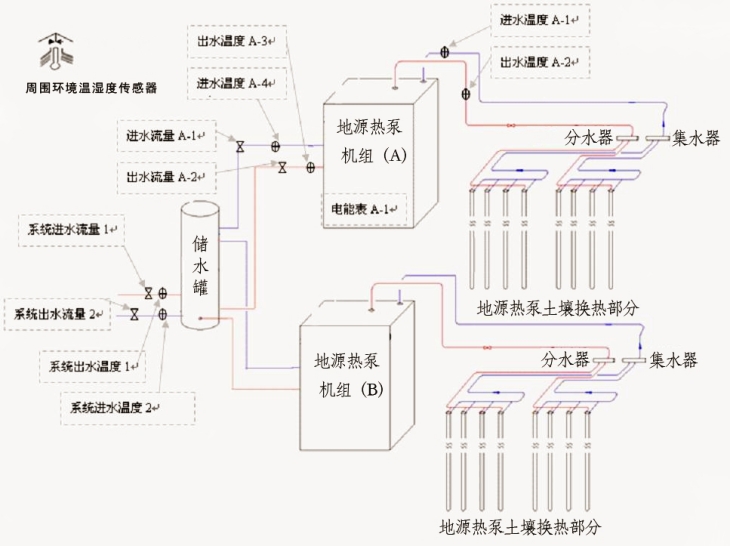

四、地源热泵系统测试原理图

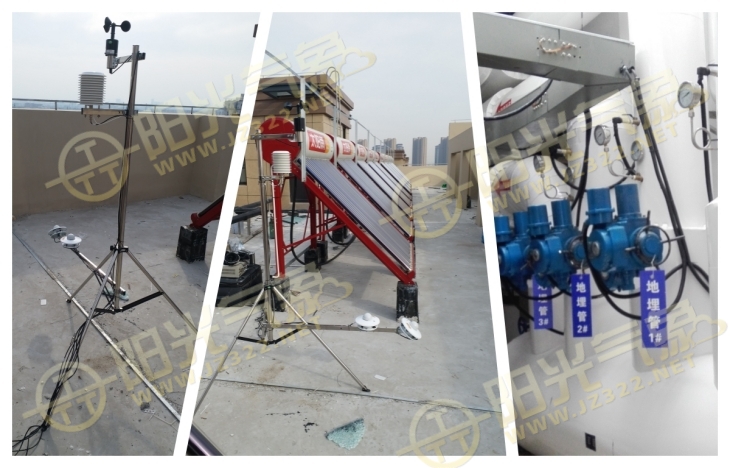

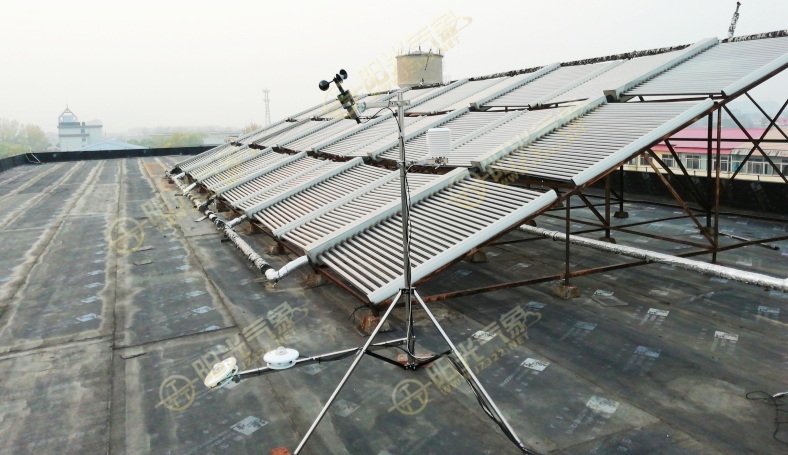

五、工程案例
