一、产品概述

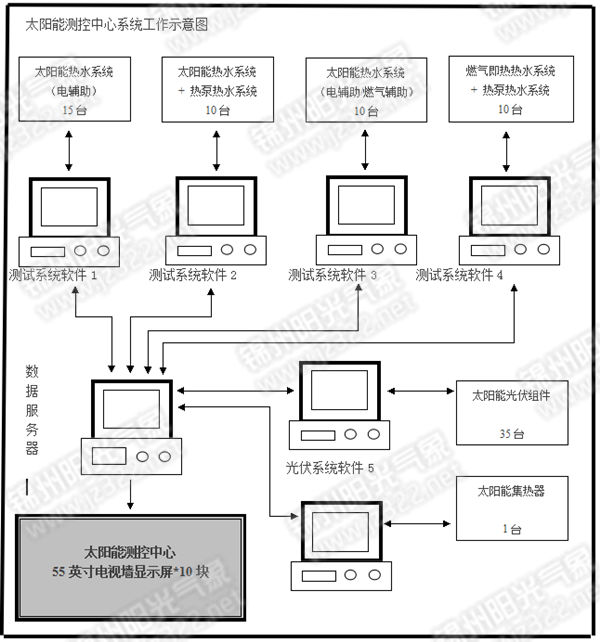

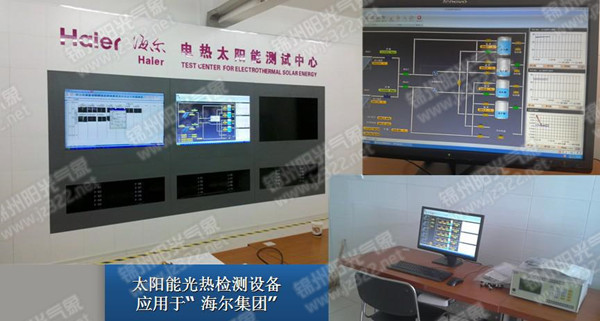

太阳能实验室测控中心集成了现代化的网络技术，集显示、监控、操作、测试于一体的综合型应用平台。该平台可为太阳能光热、光伏等检测设备提供远程终端服务及操作，使用方便，技术先进，信息集成化程度高。测控中心采用C/S拓补结构设计布置，并提供B/S模式服务，以及测试现场录像监控，室内采用40-55寸显示幕墙，用以显示测试现场的数据及相关图像，并可同时设置多台7寸以上显示屏数据处理终端，可供实验室远程监督管理使用。

二、实验室功能

  A、远程控制各实验参数及变量；

  B、大面积幕墙显示测试信息；

  C、电脑数据采集和服务器数据存储；

  D、远程视频会议及数据共享；

  E、测控中心内外视频监控；

  F、物联网控制产品状态；

  G、多工位数据查询终端；

  H、实时显示各台位工作状态。

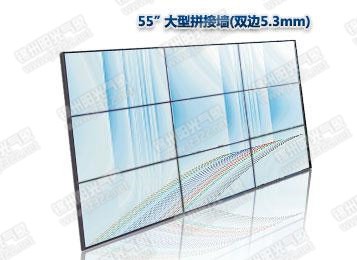

三、显示幕墙单元

大型高清拼接墙可供成熟的显示方案，拼接墙以DID高清液晶屏为基础，采用了优质的液晶显示技术与纯硬件嵌入式控制器，拥有视频还原技术以及3D数字滤波和动态图像的高清显示技术，以各类高质量的电子元器件、全金属外观精心设计而成。产品拥有重现率切换、信号拼接智能散热等多项发明专利。具体高亮度、高清晰度、高对比度、宽视角、无灼伤、无噪声、安装便捷、高可靠性、整合性等特点，并具有集成度高、整合度高，可视化操作界面人性化、直观化、操作简单、维护方便等突出优势，支持边框消陷跨屏漫游、模式预设等多样化功能，以及多种拼接的显示模式，能够充分满足各类用户视频监控、生产调度、信息处理等各种需求。可以在各种恶劣的环境下，实现24x365的长时间工作，显示清晰、色彩绚丽。
1、功能特点
a.超窄边设计：以超窄边缝设计为基础，采用了最高可达1920 x 1080全高清的视频处理技术，将视觉效果完美展现。
b.绚丽的色彩：拥有业页内97%全色域色彩，优异的色彩饱和度，无限趋近于真正的全色域色彩，带给您一个真实绚丽的世界。
c.超高亮画面：高达700cd/㎡的超高亮效果，明亮的画面可满足各类环境的需求。
d.画面流畅性：采用了独立的图像处理芯片，全硬件的架构模式，数据并行传输，确保了图像处理的高速流畅。
e.图像智能调节：可自动调节白平衡、色彩、对比等多种模式，无须人工干预，即可实现图像性能的全自动智能调节。
f.无噪声运行：先进的散热结构以及无噪声设计，确保设备运行安静无声，不干扰现场环境。
g.安装便捷：先进的模块式设备架构，轻松实现液晶拼接墙的接装与连接。

2、显示单元技术指标：

3、显示幕墙拼接参数：

四、视频监控单元

视频监控单元是基于第三代全IP视频监控系统IPVS，主要是通过在测试场地内部及外部安装摄像头及控制云台。对整个观测场内外的环境情况进行监控，通过远程云台操作，操作者在监控中心即可控制摄像头的监视方向，可全方位实时查看测场内的设备运行情况。安全监控24小时无人职守，减轻了管理及操作难度，为测度现场的设备安全提供安防保障，督促使用人员规范化操作。其优势在于摄像机可直接链接Web服务器，并直接提供以太网端口，生成JPEG或MPEG4数据文件，可供任何经授权客户机从网络中任何位置访问、监视、记录并打印，结合显示单元的操作，达到实验中心图文并茂的良好效果。

1、功能特点：
1）简便性-所有摄像机都通过经济高效有线或者无线以太网简单连接到网络，使您能够利用现有局域网基础设施。您可使用5类网络缆或无线网络方式传输摄像机输出图像以及水平、垂直、变倍(PTZ)控制命令(甚至可以直接通过以太网供)。
2）强大中心控制-一台工业标准服务器和一套控制管理应用软件就可运行整个监控系统。
3）易于升级与全面可扩展性-轻松添加更多摄像机。中心服务器将来能够方便升级到更快速处理器、更大容量磁盘驱动器以及更大带宽等。
4）全面远程监视-任何经授权客户机都可直接访问任意摄像机，也可通过中央服务器访问监视图像。
5）坚固冗余存储器-可同时利用SCSI、RAID以及磁带备份存储技术永久保护监视图像不受硬盘驱动器故障影响。

2、监控单元技术指标：

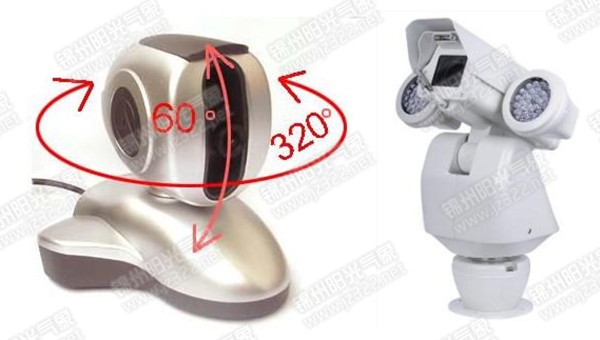

◆监测模块内装两个高灵敏度电动机组，分别负责监测模块的垂直和水平方向的转动。电动机组接受来自控制终端的信号后精确运行定位，实时扫描监视区域。水平转动的角度为350度，垂直转动则有45度、35度、75度等多档可调。水平及垂直转动的角度大小可通过限位开关进行调整，灵活方便。
◆高强度合金铝整体压铸外壳,内部全金属构架。
◆双层遮阳隔热设计,抗冲击,防腐蚀,自动除霜,防护等级达IP66。
◆水平运行监视范围远 , 垂直运行监视范围广。
◆采用的光学镀膜镜片，具有增加透光率，防尘、防水和防静电作用。
◆支持防雷、防浪涌、防突波功能，有效防止3000V瞬时电流。
◆水平方向360°连续旋转, 垂直方向-60°-60°, 支持自动翻转,无监视盲区。
◆水平键控速度为0.01° -120°/s, 垂直键控速度为0.01° -80°/s，巡航速度可达120°/s。
◆支持8条自动扫描，左右边界可设，扫描速度可设。
◆支持8条巡航扫描, 每条可添加16个预置点，时间间隔可设。
◆支持看守位功能，看守时间可设置，看守动作可联动预置点、巡航、自动跟踪等各种功能。
◆支持报警联动, 可在报警后触发调用预置点、巡航扫描、花样扫描等各种功能。
◆采用高品质阵列红外灯，低功耗，最低照度0Lu，照射距离达120m。
◆恒流电路设计，红外灯寿命达5万小时。
◆远光和近光随镜头变倍自动匹配，根据倍率及距离调节红外灯亮度，使图像达到理想的状态。
◆红外灯输出功率手动可调节，红外灯的开启有手动控制、自动触发和定时启动三种工作模式。
