一、概述

     ZFL-2超声波蒸发传感器是用于测量大气中一定间隔内水的蒸发量的仪器。该仪器采用美国原装进口核心部件，性能稳定，品质优良，测量精度高，可与自动气象站或专业蒸发数据采集器配合使用，及时得到采集数据。

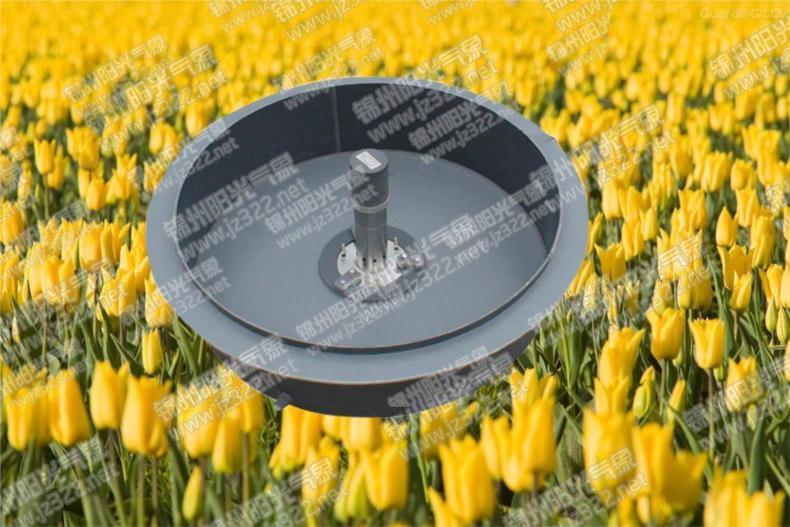

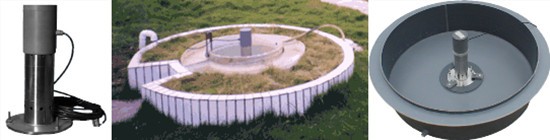

      安装时，将超声波传感器和不锈钢圆筒架放在蒸发槽中，安装在蒸发桶内的专用三角支架上。用三个水平调整螺钉将不锈钢筒的底座调整水平，拧紧固定螺钉。应保持不锈钢圆筒最高水位刻度线稍高于蒸发桶溢孔。桶内注水，使水面接近不锈钢筒的最高水位刻度线处。保持水面位于最高和最低刻度线之间，超声波传感器工作在两个水位刻度线之间。传感器用电缆与数据采集器相连。

二、基本原理

    由超声波传感器根据超声波测距原理，选用高精度超声波探头，对标准蒸发皿内水面高度变化进行检测，转换成电信号输出。并且配置了PT-100温度校正部分，以保证在使用温度范围内的测量精度。

三、典型应用

    适用与植物园、植物及种子培养单位、农业研究机构测量植物需水量及人工给水量，也适用于农业、林业、气象、科研等有关部门。

四、技术参数

序号	名称	技术范围
1	测量范围	0～100 mm
2	精    度	为检测距离的0.2%
3	分 辨 率	0.1 mm
4	供电方式	DC15V
5	信号输出	4-20mA

五、接线说明



红色	15V电源+
绿色	15V电源-
蓝色	信号输出
黑色	空



六、水面蒸发量计算

    前后两次水面高度值之差即为这一时间段的蒸发量

七、使用注意事项

    蒸发传感器与大灰蒸发皿请用户在使用时重新组装一下。

八、安装示意图

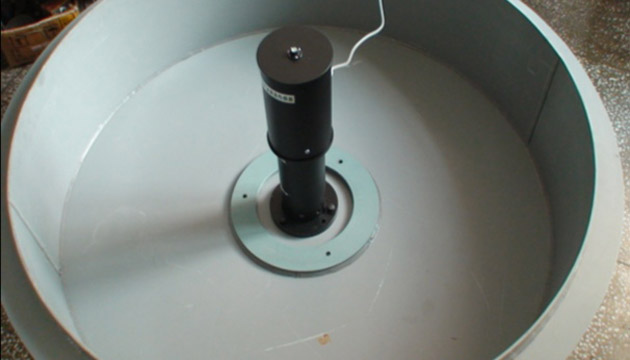

1.将蒸发传感器放到蒸发皿的中间位置；

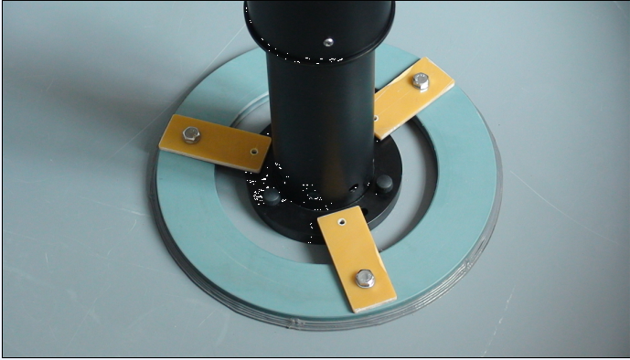

      2.超声波蒸发传感器通过拧紧三个黄色电木板的螺丝（a）固定到蒸发皿的底盘上，这时调整图中b处的螺丝使传感器顶部的水平泡处于水平状态，再向蒸发皿中注入水；









        3.注水时请注意：最低注水高度要大于传感器本身标注的“0mm”界定值，最高注水

高度要小于传感器本身标注的“100mm”界定值。
