一、产品概述
JGXS-SM扫描式雪深测量仪是我公司根据多年的雪深测试经验推出的一款全动态测量仪器，改变了传统静态单点测试不准确的缺点，单点测试数据单一，不能代表大面积现象。而动态测试可以多点大面积测试，数据获得采用平均值的算法，让测量结果更加精准。是目前国际上最先进的测量方法。扫描式雪深测量仪采用了精密机械传动技术、传感器技术、计算机控制与测量技术、无线网络通讯技术、软件云平台技术等合为一体的专业测量仪器，具有机器人的功能与特性。可以在室外各种环境中长期自动测试，测量精度极高，数据分析功能强大。产品按照户外标准设计，IP65防护等级，全天候运行，更适合在环境恶劣的地区工作。广泛适用于交通，气象，农业，林业，科研教学等领域。
二、工作原理
JGXS-SM扫描式雪深测量仪采用精密机械结构制作,全部为合金铝材料,内部装有二维机械结构驱动步进马达,可以完成在二维空间内的任意位置定点启停工作. 在结构上设有多种传感器,可以实时对所在位置进行多要素的测量,实现一点测量多要素的效果。设备不易受环境因素的影响，基于通用激光测距技术，通过温度补偿解决激光器的温度稳定性，具有测量准确度高、稳定性好的特点。
仪器由底座、台架、丝杠、齿轮箱、电机、微机控制器、传感器、电源等部分组成。全部按照户外防水结构设计,IP65防护等级,可以在环境恶劣地区长时间稳定运行。
整个系统全部采用微机控制, 跟踪软件按照程序方式运行。采用二维自动跟踪方式,边行走边测量, 步进马达运行精度极高,多点重复测试更加稳定可靠。
其强大的通讯功能使测量数据可直接进入个人计算机实地读取，也可通过GPRS远程下载，还可通过阳光智慧云平台实现远程数据查看、分析、控制等。
三、工作方式

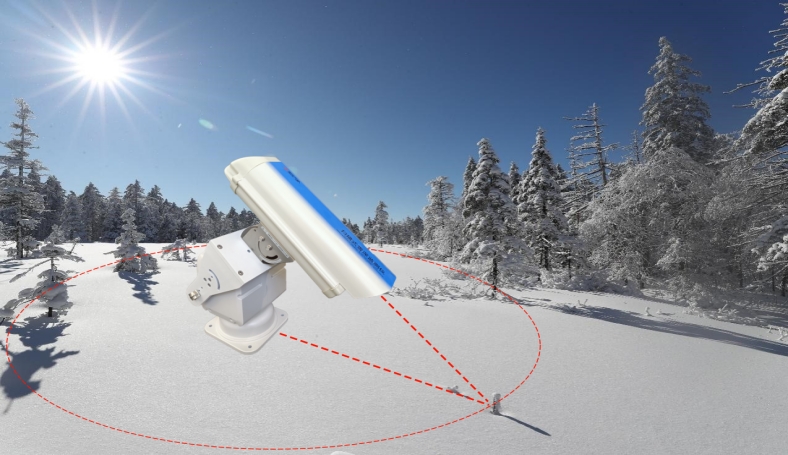

非接触全自动测量，二维多点动态扫描测量方式，测试点可以任意选择，最多可以测量180个点。实时存储测量点的数据,使测量结果更加准确清晰。
四、技术指标
|
序号
|
名称
|
参数
|
|
1
|
监测要素
|
雪深瞬时值、雪深平均值（可根据需求选配测试点温度、环境温湿度、经度、纬度、GPS时间）
|
|
2
|
供电电压
|
DC12V或AC220V
|
|
3
|
功率
|
15W（含加热）小于8W(不含加热)
|
|
4
|
雪深量程
|
0～20m
|
|
5
|
分辨率
|
1mm
|
|
6
|
精度
|
≤±3mm
|
|
7
|
输出格式
|
RS485、GPRS、WiFi、RJ45等
|
|
8
|
通讯协议
|
标准Modbus协议
|
|
9
|
外壳材料
|
铝合金喷塑
|
|
10
|
防护等级
|
IP65
|
|
11
|
工作温度
|
-40℃～+60℃
|
|
12
|
工作湿度
|
0～100%RH
|
|
13
|
上下扫描角度
|
0～90°
|
|
14
|
水平扫描角度
|
0～360°
|
|
15
|
扫描半径
|
30m
|
|
16
|
自动扫描精度
|
4小时小于±0.5°
|
|
17
|
速率
|
50º/sec
|
|
18
|
传动方式
|
丝杠、齿轮等传动方式
|
|
19
|
自动归零功能
|
设定点巡检后，自动归零，校准零点位置，保证下一次测量不受累计误差影响。
|
|
20
|
重量
|
小于15kg
|
五、功能特点
1、扫描式雪深测量仪具有测量点可灵活设定的功能，最多可测量180个点位，仪器按照设定点位自动轮询测量，不需人工参与，同时雪深报警值也可根据用户需求进行任意设置；
2、雪深测量采用激光测距原理，测量范围可达20米；
3、传感器发射的激光光束安全可靠，不会对现场操作人员产生伤害，且激光光束不受温度变化的影响，不会因周围环境而影响精度；
4、内部集成自动控温装置，确保传感器在极寒的条件下也能精确测量雪深数据；
5、各气象观测要素可根据用户实际需求任意选配，实现一个点位可同时测试多个要素；
6、数据采集器采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据数万条以上，工业控制标准设计，便携式防振结构 ,适合在恶劣工业环境使用。
7、系统按室外观测仪器标准设计,采用铝合金材料制造，具有防风,防水,抗腐蚀,耐高低温的特点,适合在野外高原等气候恶劣的环境使用。可靠的三防设计，防护级别达到IP65级，完善的防雷击、抗干扰等保护措施。
8、先进的网络化基站布点模式，可以实现多点监测站布网监测，即可满足局域网内数据共享查看，也可通过WiFi/GPRS/RJ45等网络方式实现远程监测；同时也可用U盘/记忆棒等工具实现移动存储。
9、管理软件在WINDOWSXP以上环境即可运行，实时显示各监测数据，秒级更新频率，数据自动存储（存储时间可以设定），与打印机相连自动打印存储数据，数据存储量达一年以上，数据存储格式为EXCEL标准格式可供其它软件调用。
10、具有物联网云数据共享功能，配无线通讯器通过GSM网/GPRS网可实现云数据连接远距离布网监测或异地遥测数据。不受距离限制，每个监测网点配备一个无线通讯端口，由中心监测站的主控微机对网点内所有的数据进行统一监控，以达到整个网点内数据整合及统计。也可采用移动存储器技术传输数据。
11、阳光智慧云平台特点:设备数据全天候实时云端监测，云端存储。用户无需在线监测数据，数据采集、计算由云平台在服务器端处理完成，只在需要数据的时候开启监测系统，登陆平台，同步云端数据平台即可以查看实时、历史数据信息。
六、系统配置
|
名 称
|
型 号
|
数量
|
单位
|
备注
|
|
扫描式雪深传感器
|
JGXS-SM
|
1
|
台
|
|
|
无线数据采集仪
|
PC-WX1
|
1
|
台
|
|
|
观测支架
|
TRM-ZJ
|
1
|
套
|
|
|
太阳能供电系统
|
TDC-25
|
1
|
套
|
可选配
|
|
无线通讯控制器
|
GSM/GPRS
|
1
|
个
|
可选配
|
|
环境温湿度传感器
|
PTS-3
|
1
|
个
|
可选配
|
|
GPS卫星定位模块
|
GPS1
|
1
|
个
|
可选配
|
|
红外扫描温度传感器
|
HW-PTS3
|
1
|
个
|
可选配
|
七、工程案例
