GPRS-1无线数据传输模块

 通用分组无线业务GPRS是在现有GSM系统上发展出来的一种新无线数据传输业务,目的是给移动用户提供高速无线IP或X.25服务。GPRS理论带宽可达171.2Kbit/s,实际应用带宽大约在40~100Kbit/s,在此信道上提供TCP/IP连接,可以用于INTERNET连接、数据传输等应用。

无标题文

一、概述

    通用分组无线业务GPRS是在现有GSM系统上发展出来的一种新无线数据传输业务,目的是给移动用户提供高速无线IP或X.25服务。GPRS理论带宽可达171.2Kbit/s,实际应用带宽大约在40~100Kbit/s,在此信道上提供TCP/IP连接,可以用于INTERNET连接、数据传输等应用。GPRS采用分组交换技术,每个用户可同时占用多个无线信道,同一无线信道又可以由多个用户共享,资源被有效的利用。GPRS允许用户在端到端分组转移模式下发送和接收数据,而不需要利用电路交换模式的网络资源。GPRS永远在线,按流量计费,从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、点多分散、中小流量的数据传输,也适用于偶尔的大数据量传输。
    GPRS-1无线数据通信系统基于2.5G的通信网络平台,可为用户提供永远在线、透明数据传输的虚拟专用数据通信网络。GPRS-1无线数据通信系统可以提供点对点、点对中心节点之间的通信方式,适用于信息互传、远程数据采集等行业应用。广泛应用于电力系统自动化、工业测控、水利、气象、环境保护、交通、物流、金融、证券等部门。

二、产品特点

1、采用摩托罗拉G20模块,工业级产品。
2、透明数据传输:GPRS-1 模块内嵌完整的TCP/IP协议栈,提供RS232/485接口,为用户的数据设备提供透明传输通道。
3、永远在线:GPRS-1 模块一开机就能自动附着到GPRS网络上,并建立数据通信链路,随时收发用户数据设备的数据。
4、组网简单、灵活:在移动GPRS覆盖的地区可以随时随地的构建虚拟移动数据通信专用网络。

三、产品功能

  1、透明数据传输;
  2、支持双频GSM/GPRS;
  3、符合ETSI GSM Phase 2+标准;
  4、永远在线;
  5、按流量计费;
  6、支持虚拟数据专用网;
  7、支持点对点、点对多点、中心对多点对等数据传输;
  8、短消息数据备用通道;
  9、支持RS-232/485接口;
  10、系统配置和维护接口;
  11、支持远程唤醒功能;
  12、支持动态域名解析功能;
  13、自诊断与告警输出;
  14、抗干扰设计,适合电磁环境恶劣的应用需求;

四、设备参数

  1、采用5V,3A的外接电源,低功耗;
  2、SIM卡3V/5V自动检测;
  3、512K DRAM,512K字节Flash;
  4、工作温度:-20℃~60℃,工作湿度≤90%;

五、应用范围

    无线数据传输系统有很大的应用范围,几乎所有中低速率的数据传输业务都可以应用,如城市配电网络自动化、自来水、煤气管道自动化、商业POS机、INTERNET接入、个人信息、股票信息、金融、交通、公安等。除了支持传统的互联网应用,GPRS也可使无线终端支持B2B、B2C的电子商务和电子支付、股票交易、银行转账等应用。GPRS同样可以应用于公司内部网(INTRANET),基于IP的远程LAN接入,使无线终端成为LAN的延伸。GPRS技术可以应用的领域有:
  1、工业遥信、遥测、遥控;
  2、行业无人值守机房监控和远程维护(如移动基站、微波、光纤中继站等);
  3、城市配电网自动化系统数据传输;
  4、自来水管道、闸门、泵站与水厂监控;
  5、煤气管道、闸门与加压站监控;
  6、供热系统实时监控和维护;
  7、气象数据采集与传输;
  8、水文监测 ;
  9、其他无人值守站点(如仓库、办公楼等)监控;
  10、金融、零售行业;
  11、车载移动银行;
  12、POS机联网;
  13、自动售货机刷卡和商品信息报告;
  14、自动柜员机(ATM)联网;
  15、银行储蓄所机房监控;
  16、移动证卷交易和信息查询;
  17、公安交通行业;
  18、公安移动性数据(身份证、犯罪档案等)查询;
  19、交警移动性数据(车辆、司机档案等)查询;
  20、城市路口交通信息指示牌信息发布;
  21、移动车辆监控调度系统;
  22、公安、110、交警车辆监控调度;
  23、银行运钞车、邮政运输车监控调度;
  24、出租车管理调度;
  25、公交车辆调度和指示;
  26、集团车辆监控调度;
  27、物流系统车辆调度;

六、GPRS-1模块工作过程

     在GPRS无线通讯中, 作为用户数据传输目的地的数据中心计算机在INTERNET上的IP地址有2种形式,一种是使用固定IP,由于国内固定IP数量有限,所以多数使用动态域名作为数据中心计算机的IP地址。GPRS_DTU在参数配置时,需要将数据中心计算机的固定IP或者动态域名输入到GPRS_DTU。对于动态域名,需要在GPRS_DTU内部通过域名服务器将动态域名解析成数据中心计算机的IP地址。当GPRS_DTU在进行数据通讯时时,用户数据USER_DATA通过RS232串口传输到GPRS_DTU, USER_DATA与数据中心计算机IP地址经过TCP/IP协议转换生成包含USER_DATA 的TCP/IP包,该TCP/IP包由GPRS无线模块发射到移动GPRS网络上。

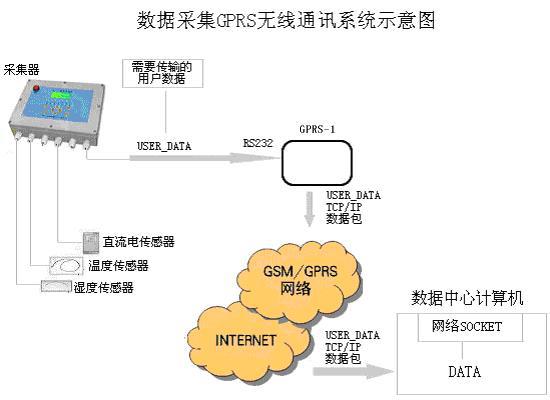

数据采集GPRS无线通讯系统示意图:

    如图:现场各种温度,湿度,压力等传感器在数据采集器中转变成数据USER_DATA,并通过RS232串口发送到GPRS_DTU。GPRS_DTU将数据USER_DATA转换成包含USER_DATA的TCP/IP包,并发射到移动公司的GPRS网络上。移动公司将USER_DATA从GPRS网络上传输到INTERNET。数据中心计算机从INTERNET上得到USER_DATA的TCP/IP包后,通过GPRS驱动程序将USER_DATA的TCP/IP包还原成USER_DATA,从而完成了从现场传感器通过GPRS和INTERNET传输到数据中心计算机的整个通讯过程。

七、组网方式

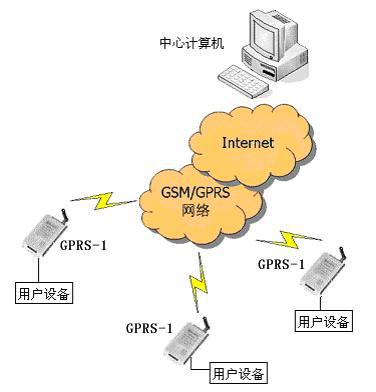

  按接入方式可分为三种组网方式:
   1.GPRS无线接入: 数据中心采用GPRS无线数模块进行GPRS无线数据接入, 在模块上设置移动内网固定IP, 这种接入方式需要当地的GPRS网络支持APN功能。

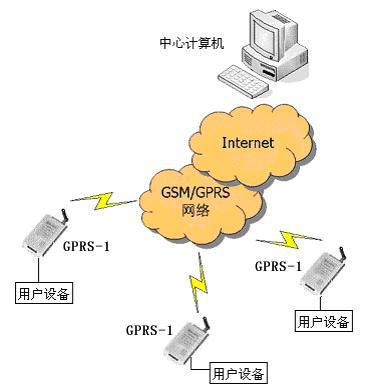

   2.INTERNET互联网接入方式:数据中心采用INTERNET 接入,第一种是数据中心计算机采用公网固定IP;另一种是采用动态域名方式,动态域名方式需要为数据中心计算机申请一个动态域名动态域名可以从动态域名服务商(如www.dns0755.net)申请得到, 公网动态域名是免费的,局域网内动态域名需要少量付费。INTERNET接入,用户数据经过公网传输,数据安全性可以通过策略和其他方式加以提高。

   3.专线接入方式:从移动公司用专线直接接入,这种方式速度快,保密性强,但费用高,适合于保险,银行金融,警务等保密性要求高的行业。
