一、概述

YG-2410F型嵌入式教学实训套件采用S3C2410 ARM9核心处理器，集成了大量接口资源，具有很强的扩展性。该套件采用核心板+底板的结构模式，底板集成液晶屏，非常方便图形化应用程序开发。

典型应用包括教学仪器、环境监测、数据采集、多媒体终端、医疗电子设备、通信管理、网络监控、电机控制、电子相框等。YG-2410F型嵌入式教学实训套件主要适合支持嵌入式系统及应用等系列课程的教学实训。

二、系统特点

A.系统完整性：
      1、涵盖嵌入式系统设计的全部流程。
      2、操作系统包括μC/OS-II、Linux和WinCE。
      3、实验内容涉及操作系统制作、操作系统引导、底层驱动编写、上层应用程序编写。

B.先进性：
      1、具有UART、USB接口、SD卡接口、AC97音频接口、以太网、AC97接口、独立RTC电路。
      2、采用核心板加底板设计。

C.开放性：
      系统开放所有软硬件设计资源。

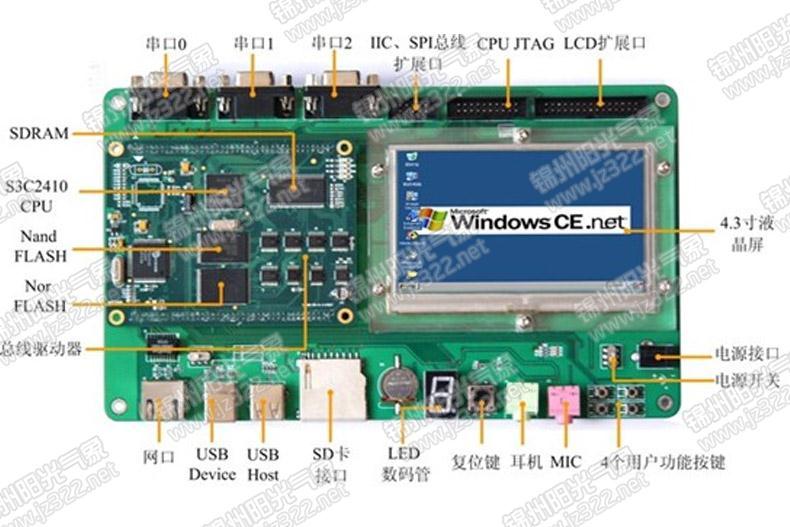

三、系统组成

采用核心板+底板的结构模式，核心处理器是基于ARM9的SAMSUNG S3C2410处理器，采用ARM920T内核，主频202MHz。采用Advanced Microcontroller Bus Architecture(AMBA)新型总线结构。1.8V/2.0V内核供电，3.3V存储器供电，3.3V外部I/O供电。具备16KB的I-Cache和16KB的D-Cache/MMU。

硬件规格：

A.核心板
      1、CPU：SAMSUNG S3C2410A 202MHz；
      2、SDRAM:64 Mbyte；
      3、FLASH:8 Mbyte NOR FLSSH，64Mbyte NAND FLASH；
      4、以太网：100M Ethernet controller（DM9000）；
      5、LED：4个；
      6、AUDIO:标准AC97音频控制器；
      7、触摸屏：4线电阻屏；
      8、电源：LDO；
      9、接口160 PIN接口。

B.底板
      1、以太网接口：100M以太网接口一个。
      2、LCD：4.3寸TFT LCD（包含触摸屏和有机玻璃外壳）。
      3、音频：AC97标准音频I/O接口。
      4、USB HOST：1个，可支持USB鼠标键盘，USB蓝牙模块，USB摄像头。
      5、USB CLIENT:1个支持与主机同步。
      6、串行接口：UART0是系统的调试端口；
                 UART1是带有流控制的5线串行接口，可以连接GPRS/GSM-Modem；
                 UART2是标准的3线串口。
      7、JTAG接口：标准20pin JTAG接口。
      8、SD卡接口：支持SD卡或MMC卡。
      9、数码显示：4个LED指示灯，1个七段数码管。
      10、实时时钟：独立RTC电路。
      11、按键：6个用户功能按键，1个复位键。
      12、电源：外接5V/3A直流电源。
      13、总线扩展接口：40pin的总线扩展接口支持16bits的系统总线扩展，提供9位地址线，16bits数据线，另外提供系统总线的读写控制线和5V电源。用户也可以使用扩展口上的GPIO，自定义使用模式。
      14、LCD扩展口：30pin的液晶屏扩展口支持16bits LCD扩展，支持最大分辨率为640×480的TFT LCD，扩展口上还提供直流5V的供电，可用于液晶屏系统供电。

四、软件资源和实验资源

1、软件资源

2、实验资源
