一、产品介绍

物联网创新套件实验系统增强版适合于支持无线传感网络、物联网工程、嵌入式系统原理与应用、单片机技术和物联网中间件技术等系列课程的实验教学。系统包含多种传感器模型和无线组网模式，硬件资源由8个无线通信模块、8个传感器模块、8个电源板模块、Cortex A8双核多功能嵌入式网关和其他配套设备组成。软件资源包含无线传感器网络软件、sniffer软件、嵌入式网关软件与PC Server端软件等。实验资源则采用由简单到复杂的设计模式，引导学生掌握物联网开发要领，为物联网工程应用打下坚实的基础。学生通过学习相关的物联网实验，实现多种物联网构架，熟悉和掌握物联网的构成及实际应用。

二、系统特点

1、系统完整性：
       包括无线传感网节点模块和Cortex A8双核多功能嵌入式网关，完整实现采集和控制。实验内容涉及嵌入式、无线传感网和物联网原理及应用。

2、先进性：
       将复杂的无线传感节点结构有机的打散开，让用户直观的了解到无线节点的组成单元。方便老师教学时有针对性的讲解每个单元的功能及实现，让学生更好的理解。
       电源底板模块接口兼容目前市场上常用的无线芯片，包括CC2430、CC2431、CC2530、CC430、CEL工业模块以及国内常用的TinyOS的ATMEL128处理器。
       传感器及控制模块采用ID自动识别，可自由互换，在更换传感器模块后无需对节点重新编程或烧写，无需人为干预，无线节点模块会自动识别新接入的传感器。

3、开放性：
       系统开放所有软硬件设计资源。

三、系统组成

物联网创新实验系统提供了基本的传感器模块、无线传感网通信模块、嵌入式网关、计算机服务器参考软件等。用户可自由选择在PC端或嵌入式网关提供的软件中操作。

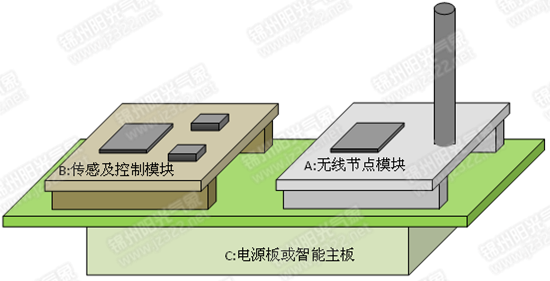

1.无线传感网节点
      无线传感网节点模块采用模块化设计，各个模块可自由组合形成针对不同应用的无线节点。系统包含多个无线传感网节点模块及一个无线网络协调器模块。

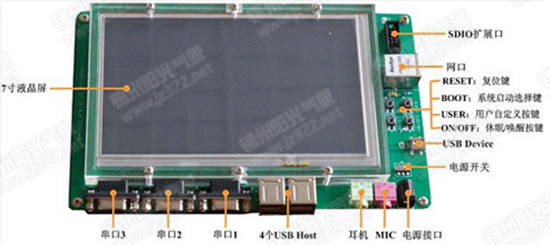

  2.Cortex A8双核多功能嵌入式网关
        Cortex A8嵌入式网关的核心CPU采用美国TI(德州仪器)OMAP3530双核CPU，600MHz ARM Cortex-A8主处理器430MHz TMS 320C 64x+ DSP协处理器，POWERVR SG™ 2D/3D加速引擎。独立的电源管理模块，采用集成度极高的TI公司TPS65930芯片，实现核心板电源管理的智能化和低功耗，核心板可以与网关母板分离，直接插拔，并可以独立工作。

高端嵌入式网关（标配）
CPU		OMAP3530(ARM Cortex-A8 600M + 430MHz TMS 320C 64x+ DSP) POWERVR SG™ 2D/3D加速引擎 TPS65930电源管理
DDR RAM		256M DDR RAM
FLASH		256M NAND FLASH
以太网		10/100M 自适应以太网控制器 DM9000
SD/MMC		高速SD/MMC 接口一路
SDIO		预留SDIO接口可以外接WIFI和蓝牙
USB HOST		4路 USB2.0 HOST接口
USB OTG		1路USB OTG接口
RS232接口		3路RS232
液晶屏		7寸 TFT LCD（包含触摸屏和有机玻璃外壳） 16：9 显示，分辨率：800 × 480
音频		一组AC97标准音频接口
触摸屏		四线电阻式触摸屏
LED显示		4个LED工作状态指示
按键		4个功能按键
无线接入模块
无线接入模块	BT/GPRS/3G(选配)

3.物联网综合演示系统
      采用物联网中间件架构，实现Zigbee网络拓扑显示、传感器采集、资源控制、数据保存及历史数据查询。开放PC应用层调用接口，让学生可以自己编程设计，实现相应的效果。

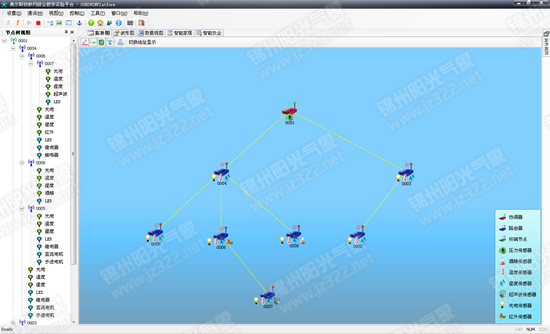

PC端上位机拓扑显示

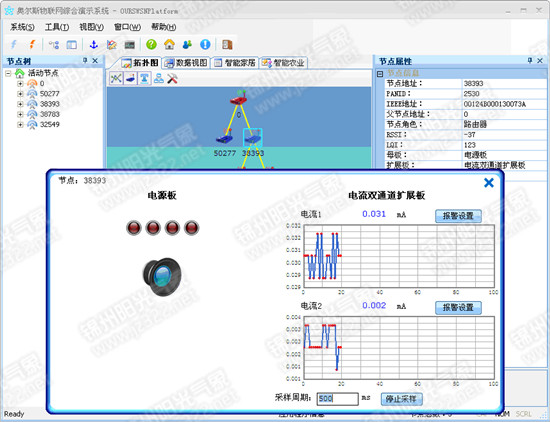

PC端上位机无线节点资源控制

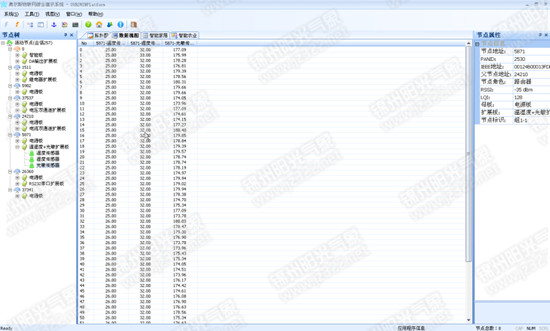

PC端上位机无线节点数据采集数据视图

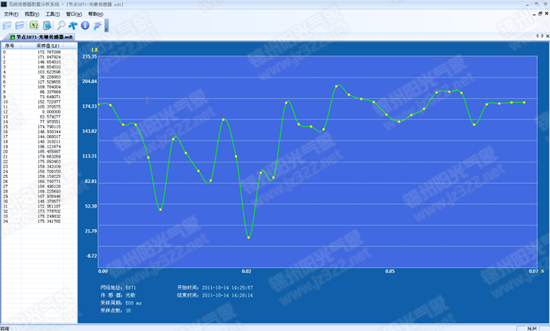

PC端上位机无线节点数据采集波形视图

PC端上位机智能家居控制

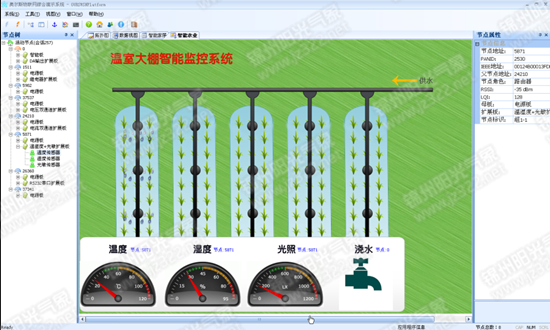

PC端上位机智能农业控制

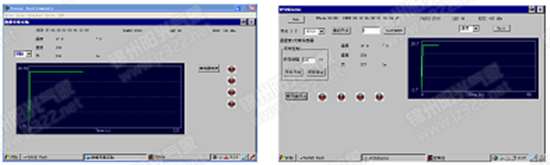

4、嵌入式网关数据采集
      嵌入式网关软件包括WINCE6.0系统软件，数据采集控制软件实现传感器采集、资源控制、数据保存及历史数据查询，同时也开放应用层调用接口，让学生可以自己编程设计。

四、软件资源和实验资源

1、软件资源

2、实验资源

实验从无线网络处理器的基本实验，逐步进阶到无线数据采集通信的高级实验，再到嵌入式网关及PC上位机实验，既能满足基础的教学要求，又能加强学生的实际应用能力。
