一、概述
YG-DM3730触控交互套件既带有WiFi、Bluetooth、Zigbee、GPRS等多种无线通信方式，又带有网络、串口、USB口的多种有线通信方式的触控交互平台。可作为网络广告机、壁挂式终端控制器、物联网网关等使用。该套件适合支持Android开发、Win CE开发、嵌入式系统原理及应用、移动通信网络技术等课程的教学实训。
二、系统组成

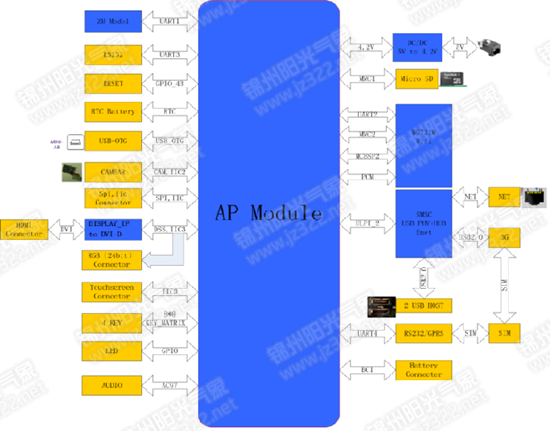

DM3730 AP Module框图

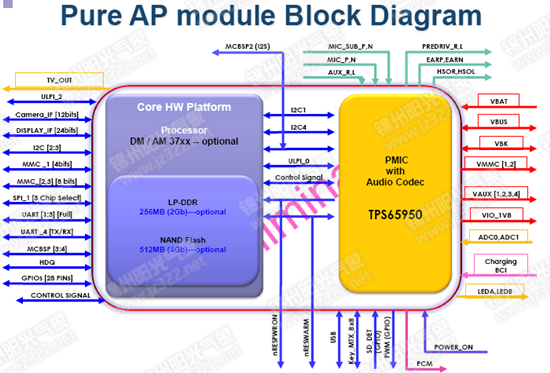

系统的组成结构
三、硬件规格
| CPU | DM3730 Cortex A8 up to 1GHz |
|---|---|
| TMS320C64 DSP up to 800MHz | 4运放 |
| DDR | 512MB |
| FLASH | 512MB |
| 以太网 | 100M Ethernet controller |
| RTC | 独立RTC |
| BUFFER | 具有总线缓冲器，便于隔离更换 |
| SD card | TF卡接口 |
| WIFI/BT | 无线网卡和蓝牙（WG7310） |
| USB HOST | 4 个USB高速接口，支持USB鼠标、键盘、U盘、摄像头、（预留一路用于3G扩展），用户可用2路 |
| USB OTG | 1个mini USB-AB接口 |
| RS232接口 | 4路RS232，调试串口一路，扩展蓝牙一路，扩展Zigbee，用户可用一路或GPRS（RS232） |
| GPRS | GPRS |
| SPI扩展接口 | 一路SPI扩展接口 |
| I2C扩展接口 | 一路I2C扩展接口 |
| 液晶屏 | 9.7寸 TFT LCD，分辨率：1024*786 |
| DVI | DVI接口 |
| 摄像头接口 | 一路高品质摄像头接口（OV3640 300万像素）每秒15帧以上 |
| 音频 | AC97标准音频，两个2W扩音器 |
| 触摸屏 | 9.7寸电容式触摸屏 |
| LED指示灯 | 3个工作状态指示灯 |
| 按键 | 4个功能按键，分别为休眠唤醒、复位、增加音量、减小音量 |
| 电源 | 5V/3A供电 |
四、系统性能指标
| 系统电源 | 电源输入：5V/3A 内部DC/DC变换 |
|---|---|
| 系统RTC | RTC采用电池及系统电源双供电，当系统上电时采用系统供电顺带给电池充电，系统断电时采用电池供电。 |
| USB接口 | USB HOST由核心板产生一个差分对信号，在底板上用USB2.0_HUB芯片把一个USB HOST接口扩展成4个，可以同时接鼠标键盘U盘，2个用USB-A接头接到外部，2个在板内使用，扩展3G或者串口，USB-OTG使用mini-USB-AB头连接到外部。 |
| 网络接口 | 网络接口用USB转NET芯片扩展，再加上带网络变压器的RJ-45，实现网络功能。 |
| 串口 | 3730芯片自带4个串口，分别用于调试、扩展Zigbee模块、扩展蓝牙模块、用户使用或者GPRS扩展2选一。 |
| LCD | 9.7寸 TFT LCD，分辨率：1024*786。 |
| DVI | DVI基于LCD信号用TFP410芯片扩展，接口为HDMI，接DVI显示器需要用HDMI转DVI线进行转接。 |
| 触摸屏 | 用IIC扩展电容式触摸屏。 |
| 音频接口 | 通过TI TPS65930扩展。 |
| 按键 | TI TPS65950带有8*8键盘扫描功能，扩展4个按键。 |
| TF卡接口 | 用MMC总线进行扩展，符合TF规范。 |
| WIFI+BT | 用MMC2的SDIO模式扩展WIFI，用UART2扩展BT。 |
| 摄像头模块 | 采用OV3640 模块，300万像素。 |
