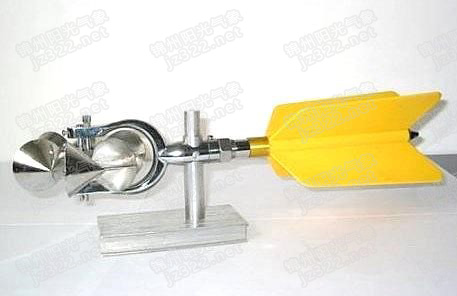

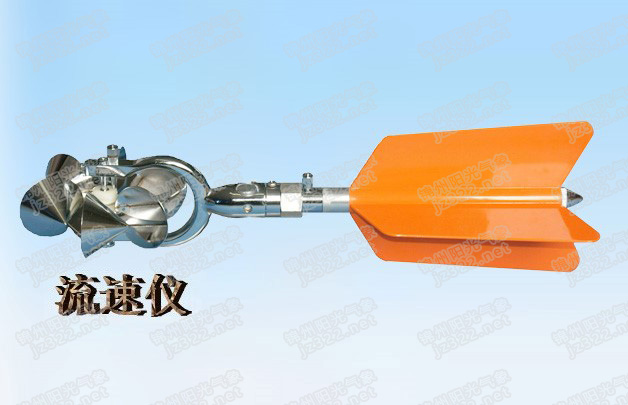

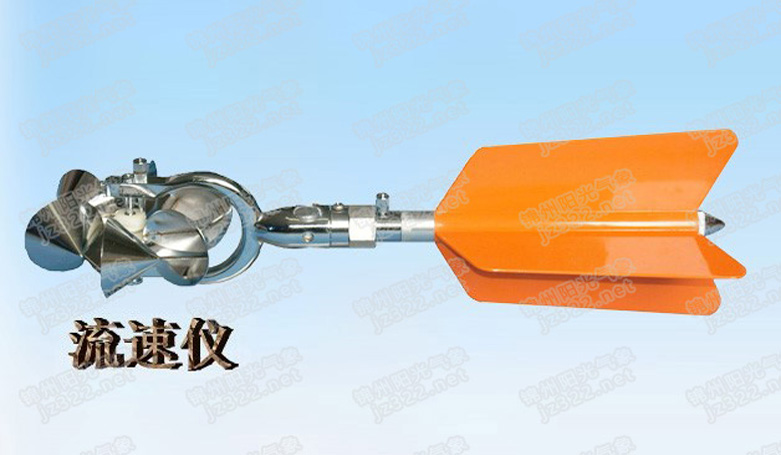

JZYG-LB70-2型旋杯式流速仪是一种传统型、垂直轴转子式流速仪器,用于测量某一过水段面中预定测点的时段平均流速。测速范围:0.015~3.5 m/s,适用于含沙量较少的河流。适用于一般河流、湖泊、水库测量低流速,对深水低流速测量特别适用。
仪器工作原理及流速测量和计算方法,当水流作用到仪器的感应元件——旋杯时,由于左右两边的杯子具有凹凸形状的差异,因此压力将不等,其压力差即形成了一转动力矩并促使旋杯旋转。水流的速度越快,旋杯的转速也越快;它们之间存在着一定的函数关系,此关系是通过检定水槽的实验而确定的。仪器用以测定江河、湖泊、水库、渠道等过水断面中预定测点时段平均流速,通过测量全断面各点流速和断面积,可计算出断面流量。
本仪器执行并符合GB/T11826-2000《转子式流速仪》等技术标准。
序号 |
项目 |
参数 |
1 |
旋杯结构 |
六个薄壁锥形旋杯等分地与星状旋盘组成的旋杯转子部件,旋转方向为左旋。杯体为不锈钢材料制作。 |
2 |
旋杯转子回转直径D |
130mm。 |
3 |
仪器起转速V0 |
≤0.06。 |
4 |
流速测量范围 |
0.10~4.0m/s。 |
5 |
测定公式均方差M |
≤±1.5%。 |
6 |
每一信号转数 |
1转。 |
7 |
发信部件结构 |
磁敏干簧管电子开关。 |
8 |
开关触点容量。 |
电流I≤50mA,电压U≤6V。 |
9 |
干簧管工作寿命 |
700万次。 |
10 |
仪器测量安装 |
水文缆道、水文测船绞车铅鱼头部立柱安装;水文测船绞车悬索安装;浅水测量测杆安装。 |
11 |
测杆规格 |
直径Φ20mm×长度3m,可卸成2节。 |
12 |
仪器工作水流条件 |
水深范围: 0.10~100m 水体水温: 0~40℃ 悬移含沙量: ≤1Kg/m3 水质含盐度: ≤2g/l 漂浮物(水草): 无或小(少) |
旋杯式流速仪的旋转阻力很小,低、中速时v~n直线性能很好。但高速性能比不上旋浆式流速仪。旋杯的旋转轴是垂直于水流的,所以也称之为垂直轴式流速仪。旋杯式流速仪的上、下支承和信号产生部分同样有防水防沙和润滑要求。因为其旋转轴是垂直的,其上部的偏心筒等部件好像是一潜水钟,防水防沙性能比较好。但其下部的顶针式顶窝支承系统就没有什么防水防沙的有效措施,甚至无法保证润滑油的存在。所以旋杯式流速仪不适用于多沙水流,适于飘浮物少,流速不大的河流。
本仪器灵敏度高,适用于一般河流、湖泊、水库测量低流速,对深水低流速测量特别适用。

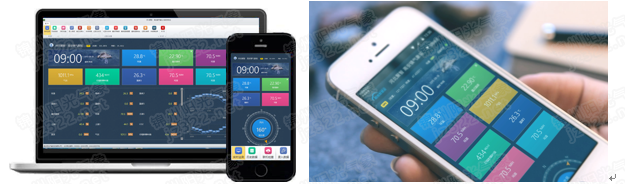

设备数据全天候实时云端监测,云端存储。用户无需在线监测数据,数据采集、计算由云平台在服务器端处理完成,只在需要数据的时候开启监测系统,登陆平台,同步云端数据平台即可以PC端及手机端查看实时、历史数据信息。
您的产品我维护”
购买我公司监测系统产品均可免费接入云平台、并无偿提供数据服务
