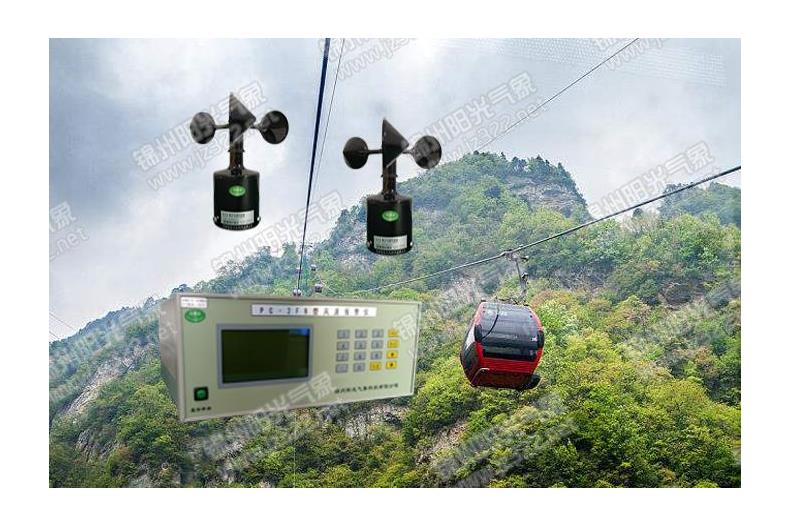

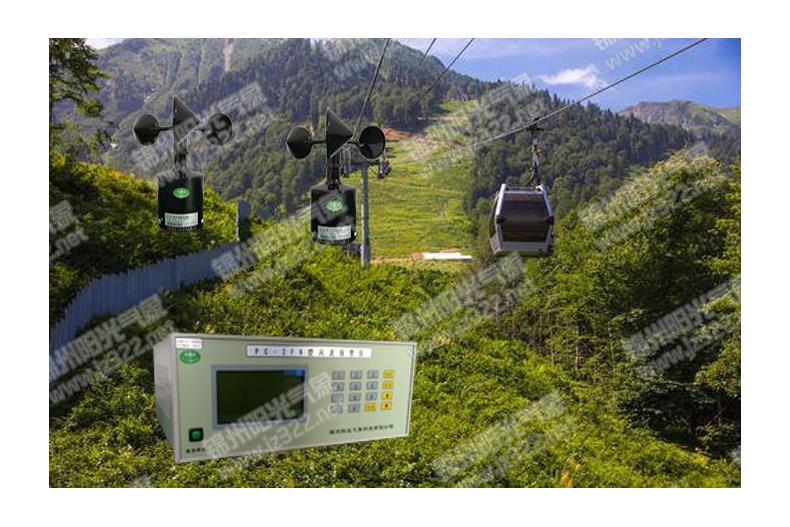

PC-2FB型风速报警仪

本仪器是根据建设部发布的《塔机设计规范标准JB9462—88》技术要求4.1.2.1条“在起重机的最大安装高度工作时,风速不大于20m/s。

一、概述

本仪器是根据建设部发布的《塔机设计规范标准JB9462—88》技术要求4.1.2.1条"在起重机的最大安装高度工作时,风速不大于20m/s。整体架设爬升或顶升操作风速不大于13m/s"和4.5.6条"对臂架根部全交点超过50m的起重机应在顶部装设风速仪"的要求设计制造的。它的特点是仪器体积小,重量轻,安装使用方便,风速测量准确,数字显示直观清晰。该仪器主要与大中型建筑塔机配套使用,并广泛使用于港务、铁路运输、起重机和高层建筑清洁玻璃门窗的吊篮以及客运架空索道缆车上,足塔机、起重机和吊篮及索道缆车等操作员操作安全保障不可少的仪器设备。

本仪器可为操作员提供风速指示和极限风速报警信号(当风速达到或超出设定的极限风速时会发出短促蜂鸣声及红灯闪烁,以告诫操作人员及时防范或停止工作,从而保障人身安全,避免发生事故和财产损失)同时,该仪器可用于其他业务测量风速之用。

PC-2FB风速报警仪是在市场经济和电子技术迅猛发展的条件下,根据中外用户的要求研制的,它具有设置新颖、美观、大方、使用更加方便等优点。

二、技术性能指标

  01.起动风速 :<0.4m/s。

  02.测量范围 :0.1~30m/s。

  03.分辨率 :0.1m/s。

  04.测量精度 :±(0.4+2%×实际风速)。

  05.采样时间 :2秒(自动循环采样)。

  06.显示 :液晶数字直接显示风速值(m/s)。

  07.报警方式 :短促的蜂鸣声及红灯闪烁。

  08.报警风级 :设7级、6级、4级或根据用户需要设定。

  09.电源 :220V 50Hz 交流电。

  10.主机尺寸 :17.0cm×14.5cm×6.7cm。

  11.使用环境 :

     主机:

       温度:-10℃~50℃;

       湿度:20%RH~90%RH;

    探头:

       -22℃~+50℃,可在风雨中使用。

三、工作原理

采样单片计算机作中央控制器,传感器为三杯式风杯。风杯转动时,产生光电脉冲,计算机对光电脉冲进行数据处理,将结果在显示屏上显示。显示数据即为当时所测得的实际风速,当风速达到或超过设定的报警风速时,仪器会发出报警信号提醒操作人员采取相应措施。

四、仪器安装及使用

1.将传感器牢固安装在操作室、吊栏附近的金属架或设备专用支架上并保持垂直。

2.将主机安放在工作室(或操作室)内。

3.将传感器电缆引入室内,插头插入主机的插座内,电缆要求扎牢,避免在空中飘荡。

4.将主机电源插头插入交流220V电源插座内。

5.仪器右边上设有风力等级和报警灯(风力等级灯是绿色,报警灯为红色),中间设有风力等级"设置"键。下部设有"电源开关"。使用时,首先将电源开关拨向"ON",当打开电源开关时,报警灯即被点亮,并发出蜂鸣声,同时灯亮4级指示灯,在显示屏上显示4级风的风速值(6.7m/s),瞬间复位0.0,开始测量实际风速。当风速达6.7m/s时,报警灯被点亮,并发出鸣叫声。在仪器正常工作状态中,如要切换风级时,只需按"设置"键,所需风力等级灯即被点亮。显示屏上不再显示风级报警量值。一般吊栏上使用4级风报警挡,塔吊上使用6级风报警挡,索道缆车使用7级风报警挡。请用户注意选择。

6.仪器设有照明灯,当夜晚或光线较暗时以增加显示数字的清晰度。

五、注意事项

1.仪器的传感器应轻拿轻放,防止跌落或剧烈撞击。

2.不得随意松动传感器的螺丝与打开上顶帽或拧松十字保护环等,以免测量不准确或损坏。

3.不得触碰或拧动转杯,防止因变形、移位等改变性能致使测量数值不准。

4.使用时,插头要插到位。用后将传感器拆下,妥善保管。

四、风力(风速)等级表

风力等级 名  称 陆  地  上  地  物  特  征 相当于平地十米高处的风速(米/秒)
范  围 平  均
0 无 风 静,烟直上。 0.0—0.2 0
1 软 风 烟能表示风向,树叶略有摇动。 0.3—1.5 1
2 轻 风 人面感觉有风,树叶有微响,旗子开始飘动,高的草开始摇动。 1.6—3.3 2
3 微 风 树叶及小枝摇动不息,旗子展开,高的草摇动不息。 3.4—5.4 4
4 和 风 能吹起地面灰尘和纸张,树枝动摇,高的草呈波浪起伏。 5.5—7.9 7
5 清劲风 有叶的小树摇摆,内陆的水面有小波,高的草波浪起伏明显。 8.0—10.7 9
6 强 风 大树枝摇动,电线呼呼有声,撑伞困难,高的草不时倾伏于地。 10.8—13.8 12
7 疾 风 全树摇动,大树枝弯下来,迎风步行感觉不便。 13.9—17.1 16
8 大 风 可折毁小树枝,人迎风前行感觉阻力很大。 17.2—20.7 19
9 烈 风 草房遭受破坏,屋瓦被掀起,大树枝可折断。 20.8—24.4 23
10 狂 风 树木可被吹倒,一般建筑物遭破坏。 24.5—28.4 26
11 暴 风 大树可被吹倒,一般建筑物遭严重破坏。 28.5—32.6 31
12 飓 风 陆上少见,其摧毁力极大。 >32.6 >33

注:本机设定的报警风速等级的始鸣风速是:4级为6.7m/s 6级为12.3m/s 7级为15.5m
