一、系统组成

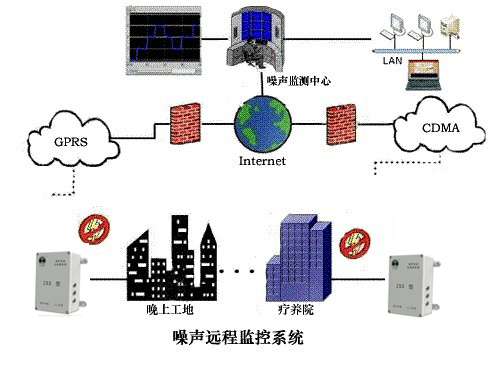

  噪声在线监测系统主要由三部分组成：现场噪声数据采集，通信设备及通信平台、调度中心。

1.现场噪声采集点

现场噪声采集点，通过ZS3型噪声自动监测系统，实时将噪声数据采集到智能监控终端。

2.无线传输设备

鉴于各噪声数据采集点布设的环境复杂，网点分散，用有限布线必定大大浪费人力物力，所以我们选择无线传输方式，ZS3型噪声自动监测系统是基于WCDMA的无线传输设备，它体积小、功耗低、配置使用简单、即插即用，通过内插一张联通WCMA数据卡自动拨号后为数据传输通道，并实现24小时永远在线、实时监控的目的。

 3.调度中心系统

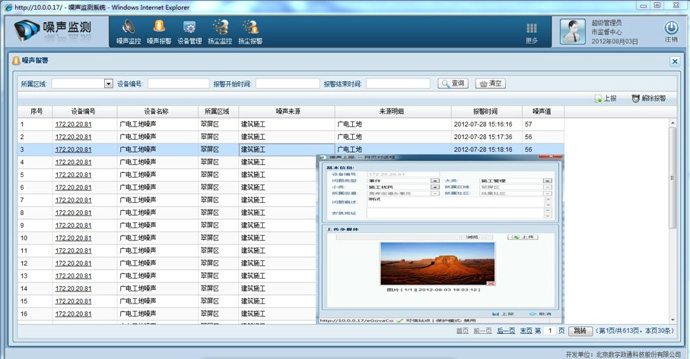

调度中心系统实现噪声数据的接收、存储、显示、处理、统计等信息管理，对噪声排放单位的管理工作和进行特殊情况的监控中心预警，使得用户可以方便通过访问实时和历史数据，完成噪声的监督管理工作。



二、方案实施



现场噪声数据采集装置及LED显示屏实时将现场噪声数据采集到智能监控终端，数据通过网络传输到监控中心，完成统一管理、数据存储、并实时显示在室外的LED屏上，通过ZS3型噪声自动监测系统将噪声分贝数据，噪声声频数据，设备数据等发到监控调度中心调度中心实现对噪声数据的接收、存储、显示、报表打印输出等信息管理，并支持实时数据与历史数据读取。
