一、产品简介

TBK11 型全天空成像仪为新一代全天空云量分析系统，拥有独特的技术优势，可以在无需遮挡而完全暴露在太阳光照之下清晰地自动记录全天空云状分布数据，时空分辨率较高，得到的云量计算结果更精确。可用于监测天气和云况变化、太阳能产能预报和光伏发电性能评估等，其嵌入太阳能监测系统可以极大增强区域太阳能资源研究和预测的能力。

该系统内置了自主研发的强光干扰抑制算法、衍射光抑制算法、除雾算法、云层识别算法等重要算法，必要时可对各算法的相关参数作出调整，以适应各种极端条件下的天空影像数据识别。

该产品主要由成像部分、环境保护系统组成，成像部分是一款高性能带鱼眼镜头的数字成像系统，定时拍摄获取全天空可见光红、绿、蓝三波段图像，采样频率最短为3秒钟；环境保护系统是根据不同的外场环境而设计的温控系统和防雨雪装置等。

二、产品说明

随着自然科学的发展，云况的观测正持续被重视。在早期，对于云况的观测，需要专业人员通过肉眼观测，并手动记录观测结果，而且观测结果和实际情况存在很大差异。而TBK11全天空成像仪替代了人工观测，实现了无人值守的对天空全天候自动实时观测，降低了人力成本、提高观测精度。

TBK11采用了180°超广角、高分辨率、全彩传感器，能够全自动实时记录全天空云况信息，并通过先进的图像AI识别技术及高速云检测计算模型，高速准确地计算云量信息，进而实现光伏产能预测和光电评估。通过标准网卡接入互联网，并通过网络将数据传送到服务器或者监控电脑上。

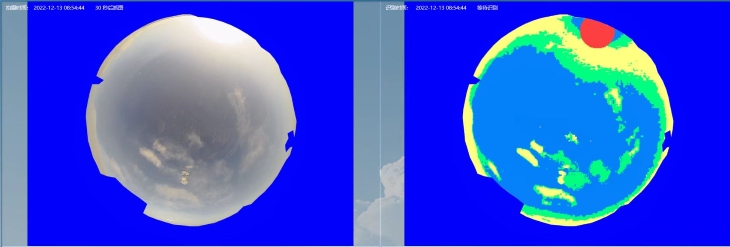

全天空成像仪云图分析

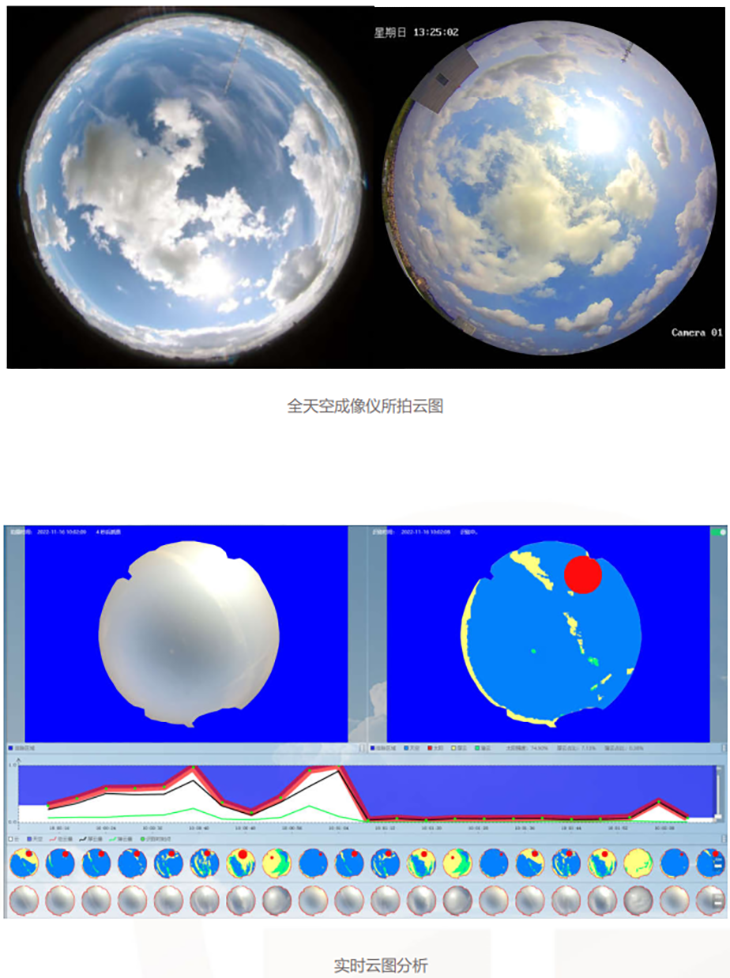

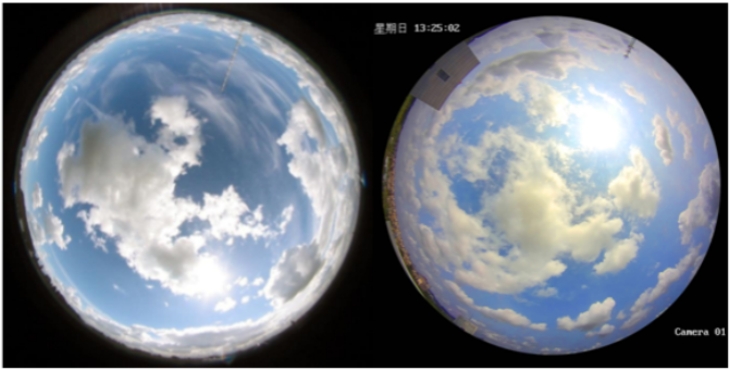

全天空成像仪所拍云图

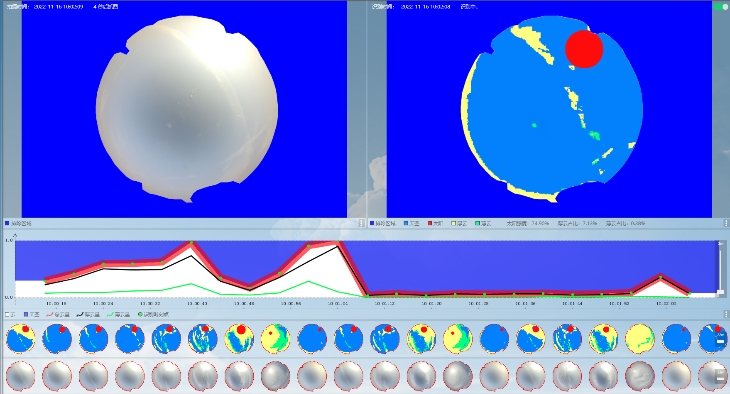

实时云图分析

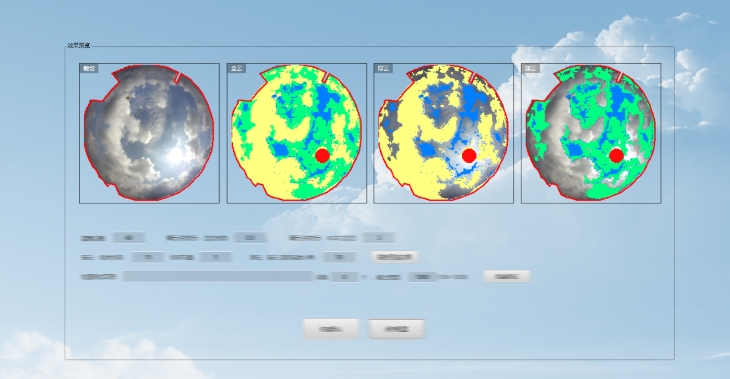

云量识别设置窗口

三、产品优点

1. 可以自动进行全天空云量的持续性观测，时空分辨率较高，得到的云量计算结果较人工目测、卫星探测的结果更精确。

2. 无太阳遮挡装置，有效记录全天空云况信息。

3. 设备采用防雨和监控装置，可以在户外长期工作，无人值守。

4. 功耗低，体积小，重量轻，便于野外安装。

5. 设备的最小采集频率是30秒/幅图片。

6. 内置电脑主机，无需额外安装工作站。

7. 可连接网络，通过终端远程操作和监控。

8. 设备软件有云状检测、云量占比数据的估算和处理。

四、应用领域

l  云量和当前气象状态监测

l  太阳能产能预报

l  光伏发电性能评估

l  常规航空气象

l  军方和航天监测

l  遥感和大气研究

l  UV-B监测

l  大气污染防治和研究

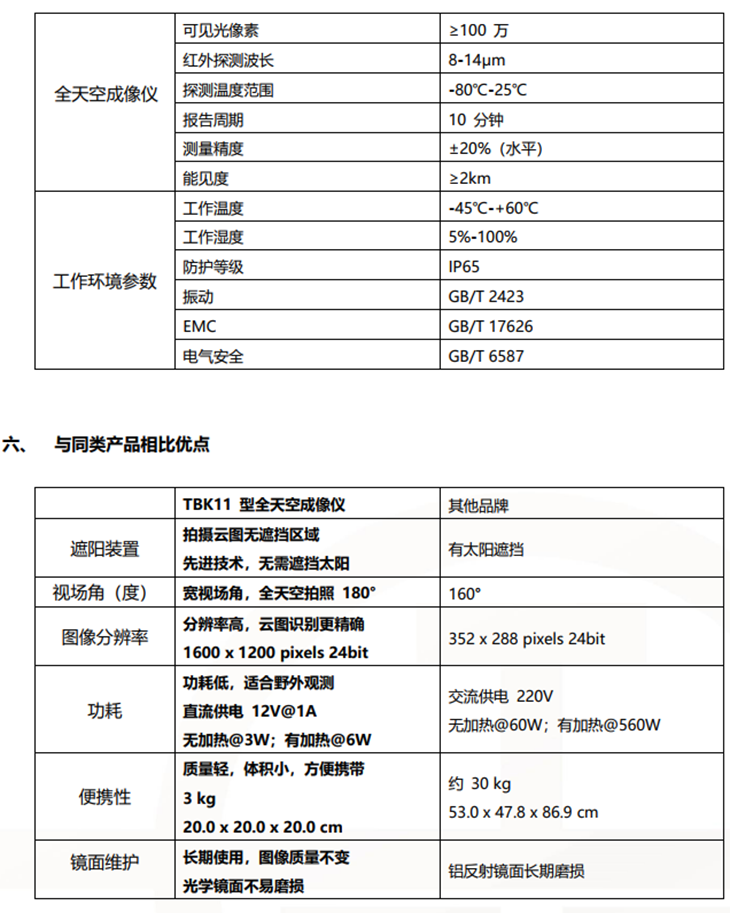

五、技术参数

六、与同类产品相比优点
