光伏环境监测WV Envir Equip

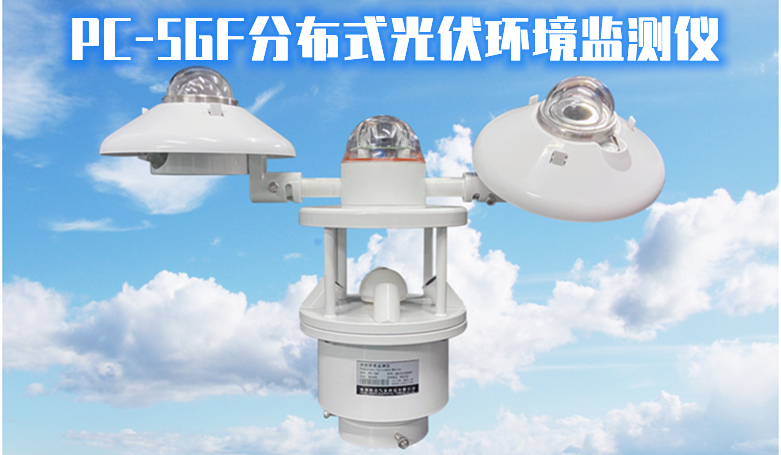

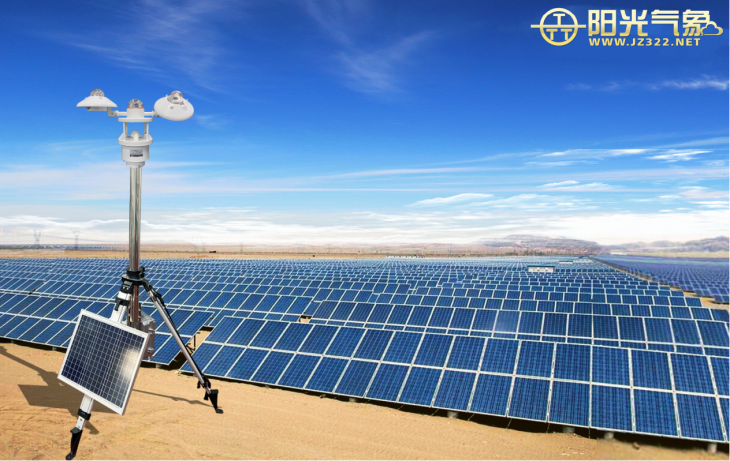

PC-5GF分布式光伏环境监测仪

PC-5GF分布式光伏环境监测仪是锦州阳光气象科技有限公司自主研发的一款便于安装、测量精度高、性能稳定,并集成多项气象要素为一体的具有金属防爆外壳的环境监测仪。本产品根据太阳能资源评估、太阳能系统监测需要,并结合太阳能观测系统的技术研制而成的。

一、 产品概述

PC-5GF分布式光伏环境监测仪是锦州阳光气象科技有限公司自主研发的一款便于安装、测量精度高、性能稳定,并集成多项气象要素为一体的具有金属防爆外壳的环境监测仪。本产品根据太阳能资源评估、太阳能系统监测需要,并结合国内外太阳能观测系统的先进技术研制而成的。

本产品除了可同时监测环境温度、环境湿度、风速、风向、气压、雨量五大环境基本要素外,还可以监测光伏电站环境系统中所必须的太阳辐射(水平/斜面)及组件温度等要素。特别采用了高稳定性的太阳总辐射传感器,具有完美的余弦特性、快速响应、零漂移和宽温度响应的特性,非常适合太阳能行业的辐射监测使用,两台角度可以任意旋转的总辐射表可满足光伏行业光功率预算需求,是目前最适合光伏电站上使用的领先级的一体化便携光伏环境监测仪。

二、 产品功能特点

1. 防护等级IP67,适于在户外长时间使用,铝镁合金外壳,抗撞击、耐腐蚀,在恶劣的天气条件下不影响仪器的使用效率,可以在雷雨、风雪环境中持续不间断工作。

2. 一体化结构设计,美观便携,采集器与传感器采用一体化设计理念,与观测支架连接采用插拔式安装模式,没有任何移动部件,安装拆卸简单,是目前为止安装最为便捷的光伏环境监测仪。

3. 低功耗、绿色节能设计,内部采用节能模式设计,若用太阳能电池板供电方式,可保证在无电地区长期使用;也可采用市电或汽车电源等方式供电;

4. 体积小、重量轻,核心部分整体重量不超过4KG,方便用户将仪器携带使用,测量精度高,稳定性可靠,产品技术指标符合气象观测规范要求,可以根据使用需要进行手持方式观测。

5. 数据采集密度可灵活设置,最小可设置为1S。

6. 内置大容量数据存储器,可连续存储整点数据1年以上,根据观测需要可扩展为U盘存储,实现数据无限量存储。

1. 支持多种通讯方式,可通过RS232/RS485等标准通讯接口与后台进行有线数据传输,也可增加GPRS或RJ45等模块进行无线数据传输。采集仪支持标准modbus协议,可以其他后台服务器直接对接上传数据。

2. 可同时监测两种不同角度的太阳辐射,弥补了便携类光伏环境监测仪只能测试单一角度太阳辐射的不足,而且两台总辐射表都可以任意调整角度,满足使用者的各种不同的观测需求。

3. 采用先进的监测技术,风速风向的监测采用了超声波技术,不但测量精度高,性能稳定,而且无需维护;雨量的监测采用了光学的原理,体积小巧、免维护,更适于用在无人值守的现场。

4. 加高超声波传感器探头,防雨雪覆盖,可根据选择现场情况(如风沙及雨雪天气较多地区),可选择加高超声波传感器探头。防止被雨雪或沙粒等物覆盖探头。

5. 增加探头加热功能,适用于严寒极端天气,为防止在严寒等极端天气下,探头因温度过低而无法正常使用,通过对环境温度的监测,增加探头加热功能。

6. 功能强大的系统管理软件,系统管理软件在Windows XP以上系统环境即可运行,实时监测显示各路数据,与打印机相连自动打印存储数据,数据存储格式为EXCEL或PDF标准文件格式,可生成数据图表,供其它软件调用。

7.  可实现网络化基站布点模式,可以实现多点气象站布网监测,通过阳光云平台即可满足局域网内数据共享查看,也可通过GSM/GPRS/CDMA等无线网络方式实现异地远程监测。

三、 专业级风洞校准

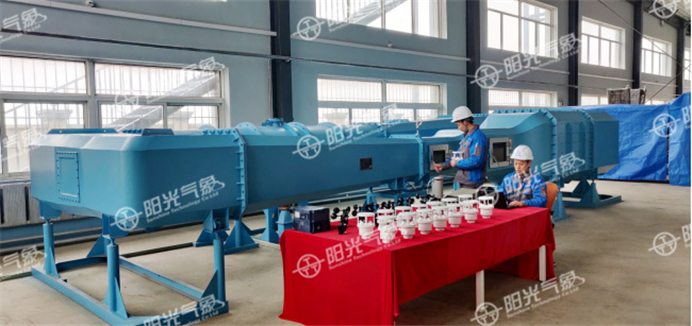

阳光气象风洞实验室引进的新型多功能风洞集成微风风速仪校准和风量仪校准功能的高精设备,解决了在微风速校准方面稳定性和均匀性的技术难题,测量范围从1m/s以下的微风到30m/s以上的大风均能精准标定,该新型风洞综合技术指标达到国内先进水平。PC-GF光伏环境监测仪出厂前全部通过此风洞进行校准,校准合格方可出厂,确保为用户提供更优质、可靠、精准的产品。

四、 产品优势

五、 技术指标

基本参数

名称

参数

监测要素

环境温度、环境湿度、大气压力、雨量、风向、风速、太阳辐射(水平/斜面两路)、组件温度

防护等级

IP67

外形尺寸

250mm×140mm

重量

3.75kg

输出方式

RS485/RS232

供电

DC12V/AC220V

功耗

40mA

工作温度

-40~+70℃

工作湿度

5%RH~100%RH

通讯协议

标准modbus协议

观测支架

2-10米高度可选,钢结构

 技术参数

名    称

测量范围

分 辨 率

精 度

环境温度

-40~+80℃

0.1℃

±0.2℃

相对湿度

0~100%RH

0.1%RH

±2%(≤80%时)

±5%(>80%时)

露点温度

-40~50℃

0.1℃

±0.2℃

风向

0~360°

±3°

风速

0~70m/s

0.1m/s

±(0.3+0.03V)m/s

太阳辐射

0-2000W/m2

1W/m2

±5%

组件温度

-40~120℃

0.1℃

±0.2℃

雨量

0-999mm

0.2mm

±5%

气压

300~1100hpa

0.1 hpa

±0.3hpa

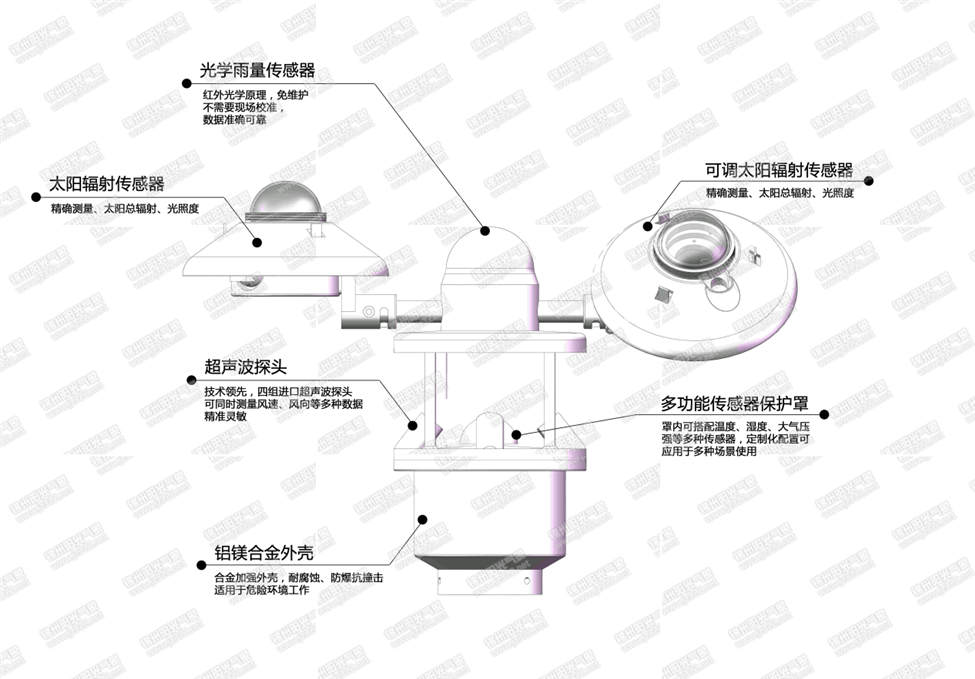

六、 结构组成

PC-5GF分布式光伏环境监测仪采用耐腐蚀、喷塑金属外壳,适于在户外全天候使用。一体化结构设计,外形美观。与可调角度总表配合使用使安装更简单、易于维护。

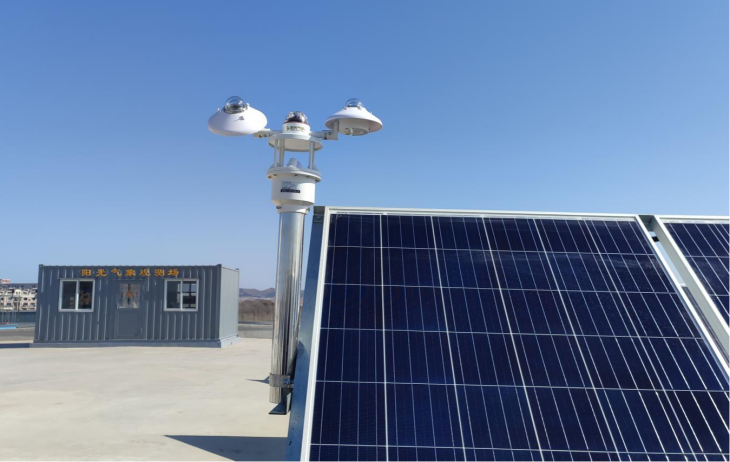

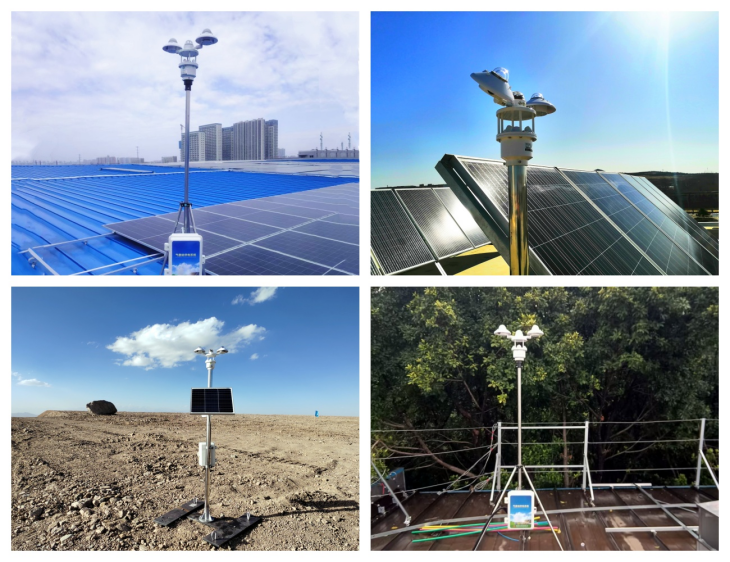

七、 典型应用

PC-5GF分布式光伏环境监测仪适用于太阳能光伏发电、太阳能资源评估、气象生态环境监测、环保与农林业、建筑、科研教育等领域。
