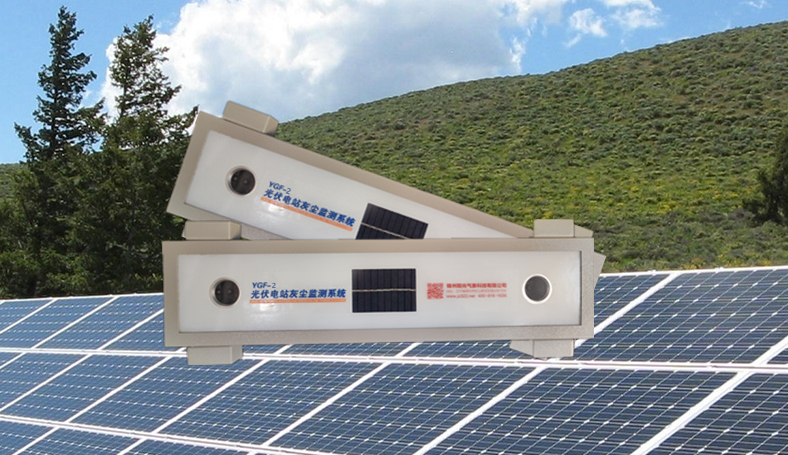

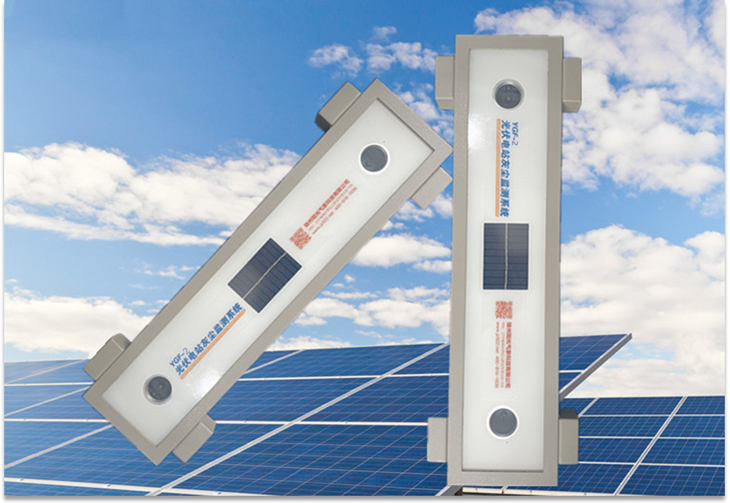

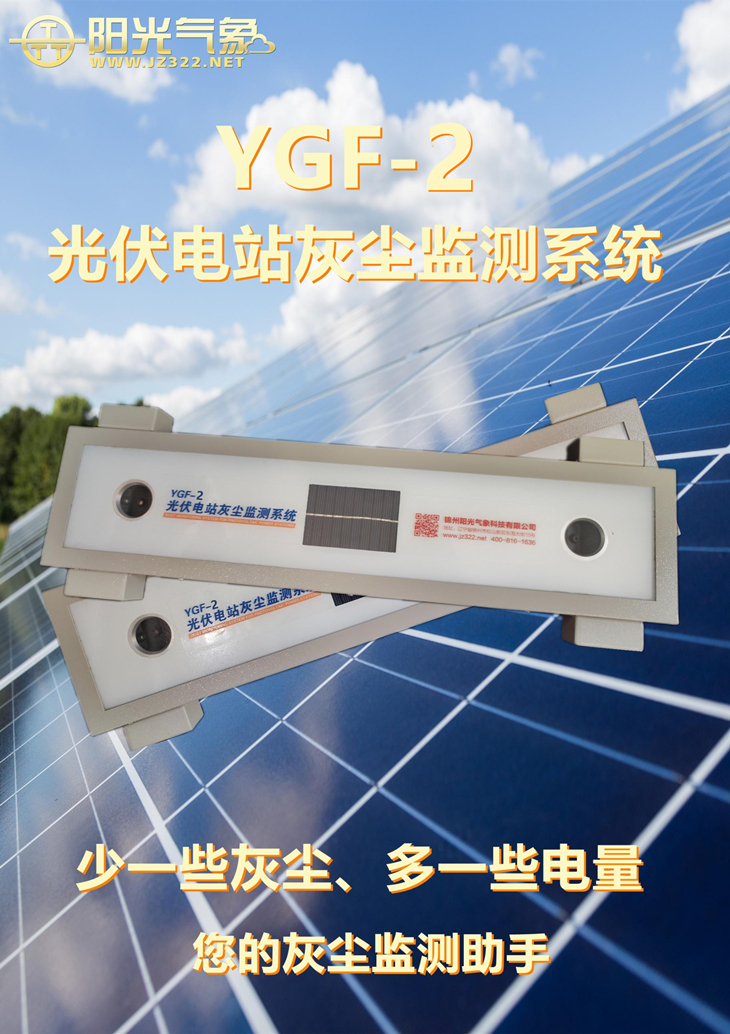

光伏环境监测WV Envir Equip
一、产品概述
对于长时间运行的光伏发电系统，面板积尘对其影响不可小觑。面板表面的灰尘具有反射、散射和吸收太阳辐射的作用，可降低太阳的透过率，造成面板接收到的太阳辐射减少，输出功率也随之减小。积尘清洗费用越来越成为光伏电站运维的主要成本，迫切需要一种监测方式能在发电效率和清洗成本之间找到平衡，有效地提高电站的收益。鉴于此，我公司研发生产了YGF-2型光伏电站灰尘监测仪，可以直接应用工业标准法则测量并计算因灰尘引起的损失指数，电站的运维人员不再需要通过经验目测，根据监测仪给出的因灰尘累计影响到的功率输出值，可以精确地判断面板清洗的时机，从而避免了发电效率的损失及清洗成本的浪费，有效提高电站收益。
二、主要功能
通过测量污染物的比例（SR），实时转化为发电量的损失，帮助光伏运维人准确掌握何时、何地进行组件清洗。降低成本，通过测量，使运维人员知道粉尘颗粒对发电功率的影响程度、何时达到需要清洁的临界点，优化清洁周期。通过4G/5G无线通讯也可以将数据信息传送给移动端，且可以通过移动端对系统进行操作。
三、工作原理

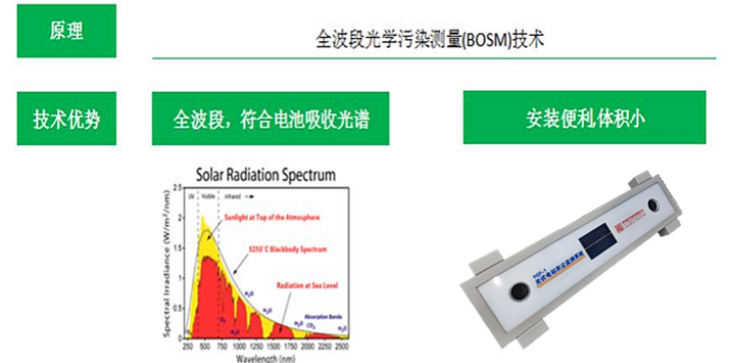

YGF-2型设备运用了一项先进的光学污染测量技术，即光学污染测量（BOSM）技术，该技术能够精确地测定传输损耗，并在技术报告中被称为污染率。为了完成这项测量任务，YGF-2设备配备了两个高精度传感器。这些传感器内置蓝色脉冲LED和光电二极管，它们协同工作，通过测量从YGF-2玻璃盖顶部反射回来的光线强度来实现测量。设备通过对比发射光的强度与反射光的强度，能够计算出污染率，从而为用户提供精确的光学污染程度数据。

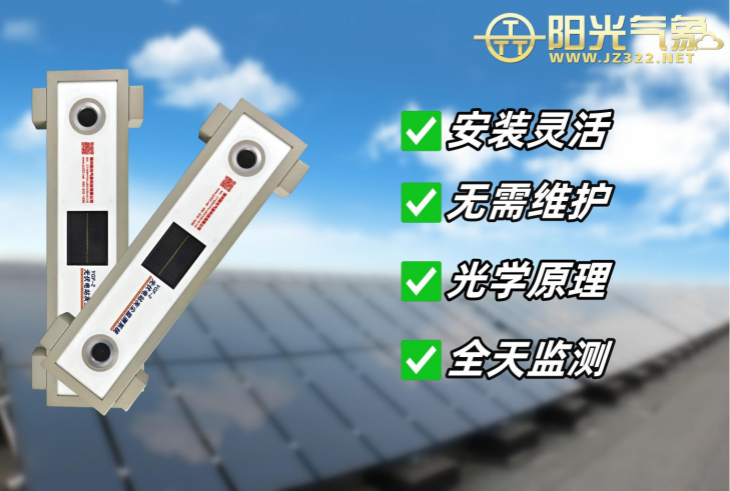

三、产品特点

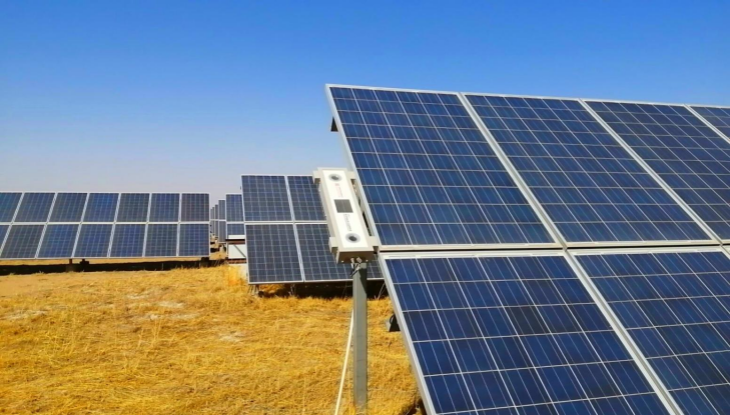

1、具备安装灵活性，能够集成于太阳能阵列的任一侧或中心位置，从而提供更为可靠的数据；
2、可多点组网测量，根据风向和组件位置，整个光伏电站的污染率可能会有所不同，建议安装多台设备，以提供工厂的污染地图，进而优化现场面板清洗计划，降低成本，提高收益；
3、小面板采用符合太阳能工业标准的材料，更贴近组件的实际测试效果，从而实现更精确的补偿；
4、具有RS-485输出，Modbus协议，兼容性强，便于连接到电站的SCADA系统，可作为独立系统监测，也可与环境监测站相连接，共享相关数据；
5、免维护型，经过简单的初始校准以适应本地灰尘特性后，便无需额外的维护工作。只需在清洗光伏组件时，采用相同的清洁方法，无需专门安排人员进行实时清洁。
6、整体机构紧凑坚固，无转动部件，防水、防尘；

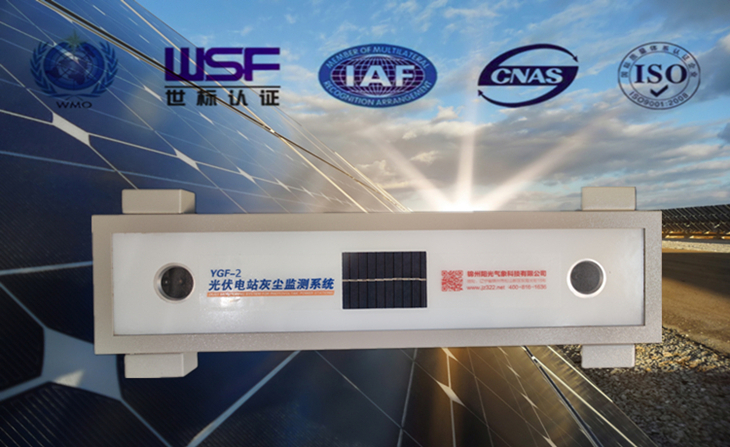

7、专利产品，采用先进的光学技术，测量精度高，性能稳定；
8、不依赖于外部光源可全天24小时实时持续监测，设备自带光源，即使在晚上或阴天，灰尘监测也不受影响，这样有利于运维商快速、及时地启动清洁措施而不必等待阳光；
9、全天24小时实时在线监测，测量间隔可设置；
10、仪器自带上位机管理软件，同时也开放通讯协议，支持二次集成开发；
11、可扩展组件背板温度监测功能，以满足更多用户现场监测的需求；

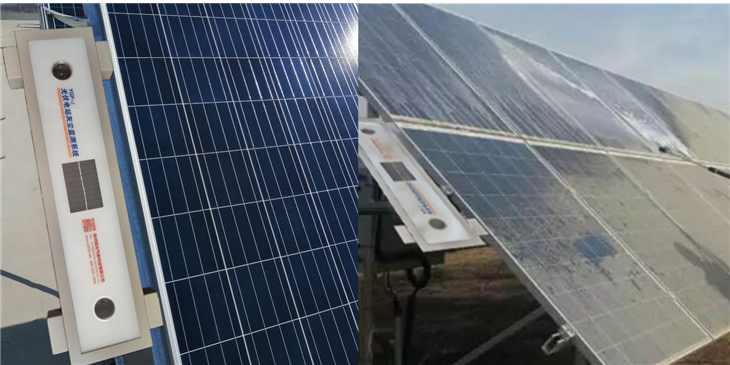

12、由于YGF-2安装在光伏阵列中，与光伏组件同一时间同种方式清洁，清洁前后对比污染率数据，便于对清洁效果进行评估，尤其适合非人工清洁方式。
四、技术参数
|
序号
|
名称
|
参数
|
|
1
|
污染比例（SR）范围
|
100～50%
|
|
2
|
测量精度
|
90 to 100%: ±1%
80 to 90%：±2%
50 to 80%：±5%
|
|
3
|
数据通讯
|
RS485或4G
|
|
4
|
通讯协议
|
标准modbus协议
|
|
5
|
工作电压
|
AC220V或DC12V
|
|
6
|
功耗
|
<2W
|
|
7
|
工作温度
|
-40～70℃
|
|
8
|
面板材料
|
标准PV玻璃
|
|
9
|
仪器尺寸
|
700*210*100mm
|
|
10
|
仪器重量
|
8.5kg
|
|
11
|
防护等级
|
IP66
|
|
12
|
测量原理
|
光学原理
|
|
13
|
稳定性
|
自动校准，优于全量程1%每年
|
|
14
|
可扩展功能
|
组件温度、太阳辐射等
|
|
15
|
仪器内存
|
4M存储器，可存储数据半年以上
|
|
16
|
响应时间
|
1S
|
|
17
|
壳体材质
|
金属、喷塑防腐涂层
|
五、工程案例
