光伏环境监测WV Envir Equip

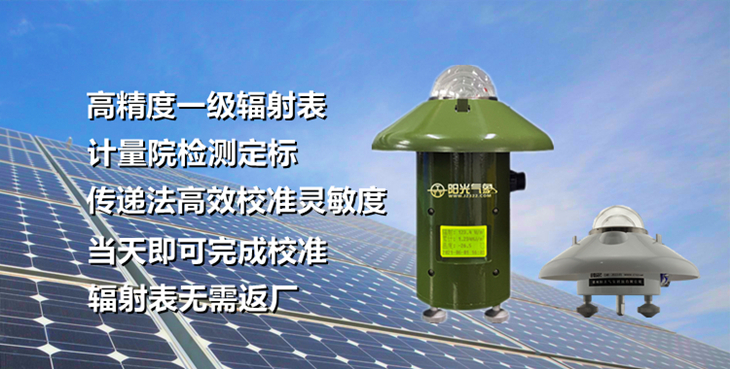

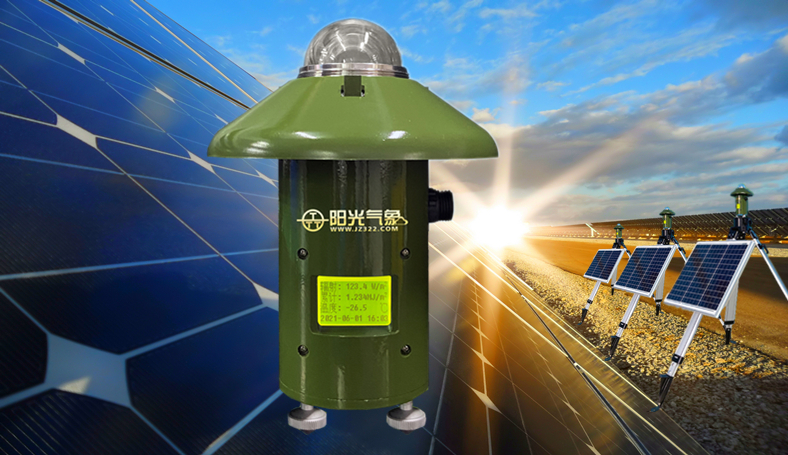

TBQ-2WX太阳辐射校准仪

在光伏电站监测系统中太阳辐射传感器发挥重要作用, 精确地实测数据和累计数据, 是跟踪、评估和控制光伏电站性能参数的关键。因此太阳辐射传感器的准确与否至关重要。当现场的太阳辐射传感器数值出现偏差时,很多场站不能及时拆卸返厂,由此TBQ-2WX太阳辐射校准仪应运而生。



一、概述
  由于天气状况直接影响光伏电站的发电量, 所以光伏电站性能评估的核心参数离不开准确的太阳辐射数据。在光伏电站监测系统中太阳辐射传感器发挥重要作用, 实测数据和累计数据, 踪、评估和控制光伏电站性能参数的关键。因此太阳辐射传感器的准确与否至关重要。我公司研发生产的TBQ-2WX太阳辐射校准仪,就是专门用来校准安装在现场的太阳辐射传感器的,当现场的太阳辐射传感器数值出现偏差时,由于空间与时间的限,很多场站不能及时拆卸返厂,由此TBQ-2WX太阳辐射校准仪应运而生。校准仪便携一体化设计, 可在多个场站间循环往复使用。是光伏电站现场运维的必备之品。



二、性能特点

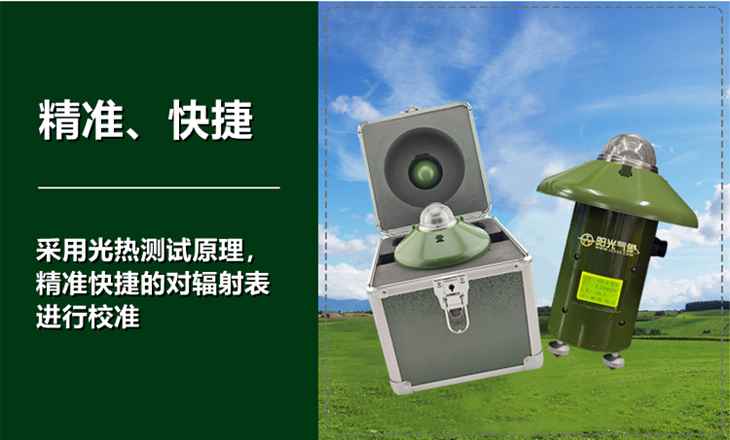

  1、体积小、重量轻、一体化结构设计,带便携设备箱,携带方便;
  2、集数据采集、显示、存储、通讯于一体;

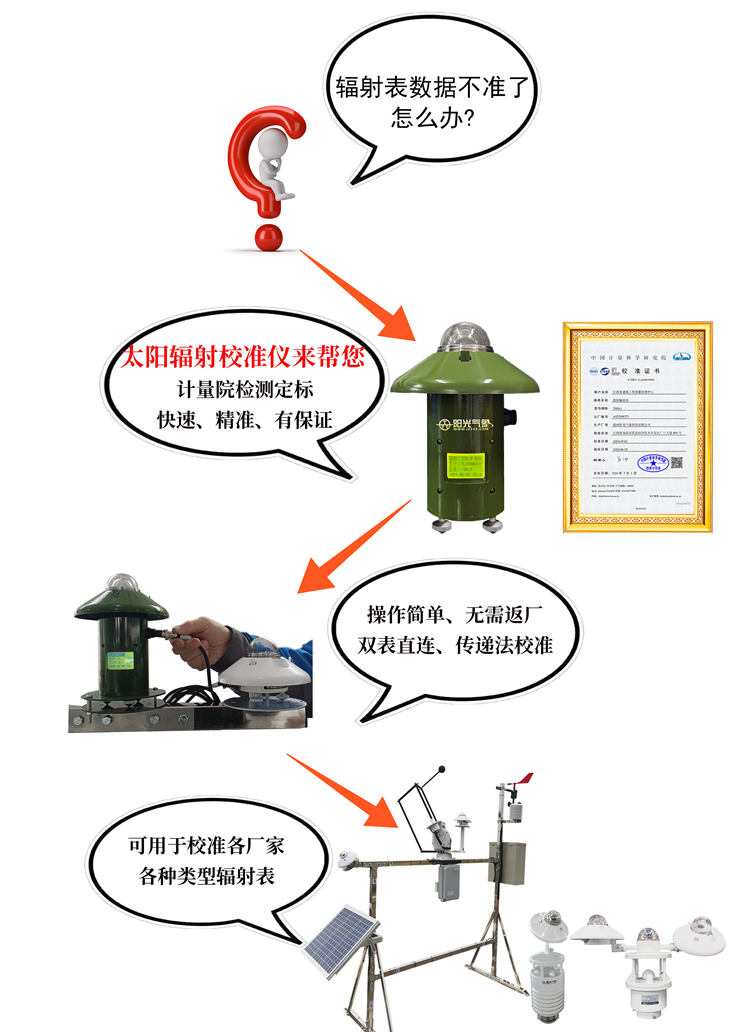

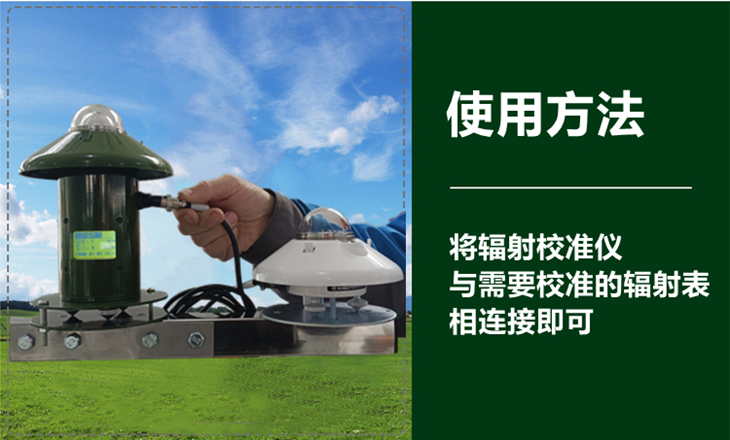

  3、校准仪具有灵活接入功能,可将现场被校准辐射表通过数据线接入到校准仪上;
  4、实时显示当前的标准辐射值及被校准辐射表的辐射值,并进行一段时间的比对、分析,最后计算出新的辐射表灵敏度,达到校准目的;
  5、大容量数据存储器,可连续存储数据80000条;
  6、五防设计:防爆、防水、防腐、防尘、防震;
  7、功耗低,内置锂电池,可太阳能充电;
  8、集成高精度太阳辐射表,可实现太阳辐射瞬时值、太阳辐射累计值的监测;
  9、一键多能,一个按键可实现开机、关机、屏幕唤醒及显示翻看等功能;
  10、手持和固定两种使用方式;
  11、485输出接口,标准modbus协议,可与上位机软件或其他后台实现无缝对接;
  12、配置专业太阳辐射分析软件,可将测试到的标准辐射值及待校准辐射值以数据和曲线的形式展现出来;
  13、出厂配带辐射表安装支架,可固定安装现场任何厂家的产品;
  14、外接GPRS、WIFI等模块可实现无线通讯,数据可上传至云平台;
  15、军工品质,无需维护,无售后之忧;




三、太阳辐射测试原理
  太阳辐射监测采用热电效应原理,感应元件采用绕线电镀式多接点热电堆其表面涂有高吸收率的黑色涂层。热接点在感应面上,而冷结点则位于机体内,冷热接点产生温差电势。在线性范围内,输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路,为了防止环境对其性能的影响,则用两层石英玻璃罩,罩是经过精密的光学冷加工磨制而成的。

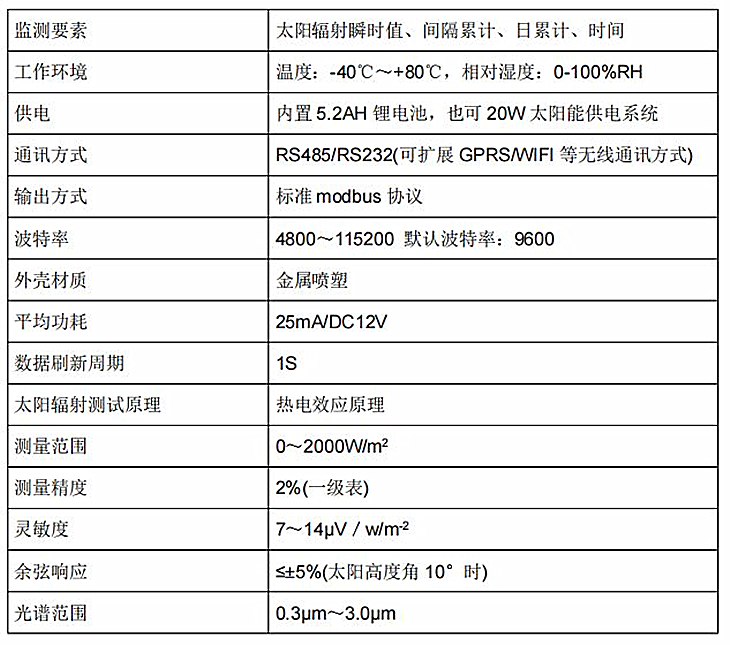

四、技术参数

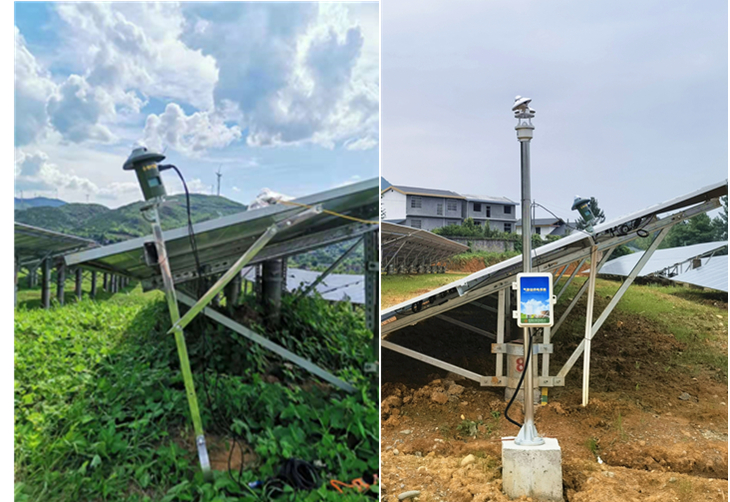

五、应用案例

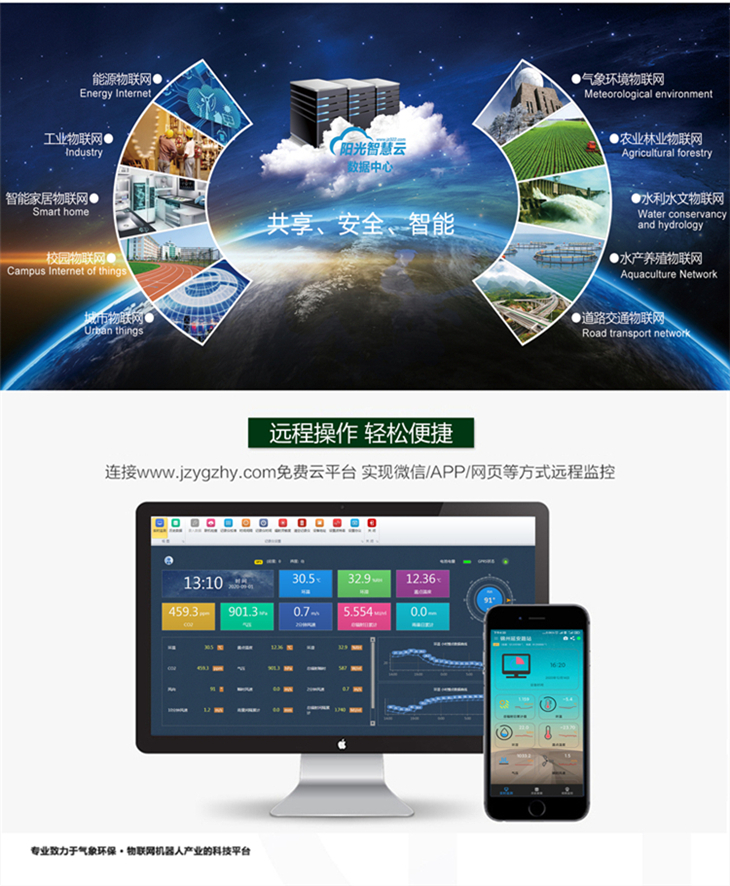

六、云端监测
