二、产品原理

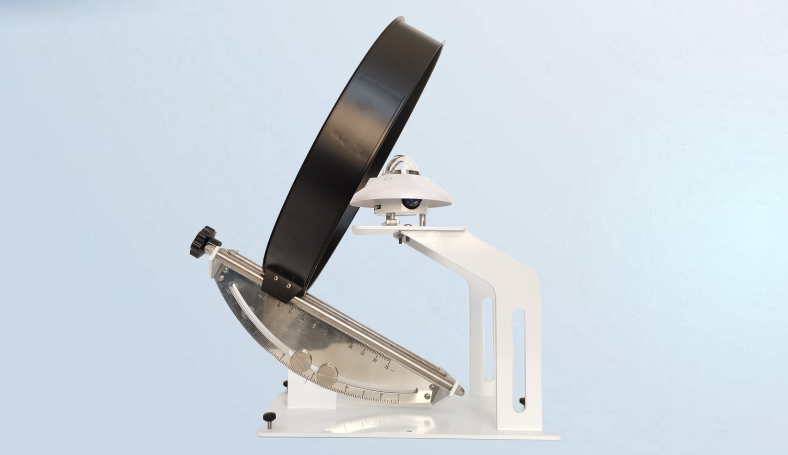

本装置设有宽度为65mm，直径为400mm的遮光环圈，固定在刻有纬度刻度与赤纬刻度标尺的丝杆调整螺旋上。标尺与支架固定在底盘上，根据架射地点的地理纬度而固定。总辐射表安装在支架平台上，其高度应正好使辐射感应平面（黑体）位于遮光环中心。通过调节赤纬度，可使遮光环全天遮住太阳的直接辐射。

该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减少环境温度对表的性能影响，辐射表内部配有温度补偿电路，该表内罩为石英玻璃，外罩经精密冷加工磨制而成的光学玻璃，双层半球罩结构大大降低了红外辐射的影响。

三、产品特点

1、全金属机身、表面静电喷塑、防腐蚀能力强；

2、纬度、太阳赤纬角刻度双重校准，保证遮光环全天遮住太阳的直接辐射；

3、光热原理测试太阳辐射，精度高，受环境影响小；

4、 无需供电，零功耗工作模式；

5、输出为标准的0-20mv信号，配合变送器可输出4-20mA或RS485等信号，也可根据用户需求进行定制化生产；

6、即可以单独使用，也可与其他的辐射表组合使用；

四、技术参数

五、太阳辐射观测场

我公司拥有1500㎡的标准太阳辐射观测场，场地四周平坦、空旷，无建筑遮挡与人为干扰，完全符合太阳辐射监测仪器对地面观测场的需求，为太阳辐射传感器户外测试和标定提供了标准的测试环境，保证了测试数据的准确性、有效性。

六、典型应用

产品广泛应用于太阳能光伏发电、太阳能实验室、太阳能建筑领域、太阳能热水器、太阳能工程、农林业生态研究以及极地、海洋、冰川气候研究，天气与气候的研究。
