太阳辐射仪器Solar Devices

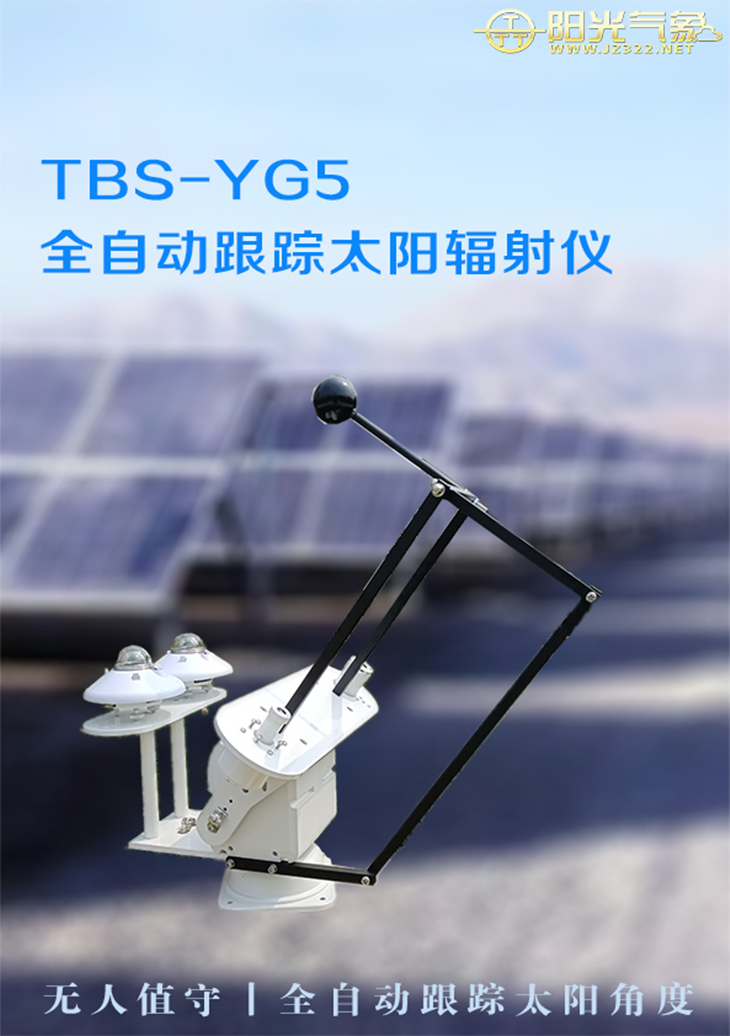

TBS-YG5全自动跟踪太阳辐射仪

TBS-YG5全自动跟踪太阳辐射仪是目前无人值守型太阳辐射仪器,解决了国内太阳辐射仪器需人工维护的弊病(特别是直接辐射与散射辐射),满足了全自动化测量的要求,它是将机器人控制技术与辐射仪器完美结合的产品, 系统采用光追踪+旋转角度测量+光照强度测量+跟踪运行等综合技术, 可保证高精度的跟踪太阳。



●我们拥有40余年太阳辐射仪器制造经验

●我们拥有国内外数百家太阳辐射仪器应用的经验

●我们产品可以工作在各种极端气候地区全自动运行

●我们拥有专业的售后科技团队,随时为客户服务.

●我们产品全部通过国家气象计量检测合格

一、概述
  TBS-YG5全自动跟踪太阳辐射仪是目前最先进的无人值守型太阳辐射仪器,解决了国内太阳辐射仪器需人工维护的弊病(特别是直接辐射与散射辐射),满足了全自动化测量的要求,它是将机器人控制技术与辐射仪器完美结合的产品, 系统采用光追踪+旋转角度测量+光照强度测量+跟踪运行等综合技术, 可保证高精度的跟踪太阳。 同时测试太阳的五要素指标(总辐射,散射辐射,直接辐射,日照时间,太阳高度角),还具有强大的网络通讯功能,测试数据可以远程传输到指定的服务器。可应用于气象、太阳能、光伏、农业、建筑及科研教学等领域。
  太阳高度角自动测量功能属于国内首创,该技术填补了太阳高度角只能通过人工计算获取的空白,为太阳能研究及建筑节能提供重要的数据保证。
  其强大的通讯功能使全自动跟踪太阳辐射仪的测量数据可直接使用个人计算机实地读取,也可通过GPRS远程下载,还可通过静地卫星GEOS、METEOSAT或GMS系统实时或延时传输。通过数据收集网,还可通过阳光智慧云平台下载实时数据。



二、工作原理
  TBS-YG5仪器是主要用于测量太阳在不同方向、不同时间的辐射强度。用于大气环境监测,卫星校正等应用。由光学头、控制箱和一个双轴步进马达系统组成,光学头带有两个瞄准筒:一个用于测量太阳直射辐射不带聚光透镜,另一个用于天空辐射测量带有聚光透镜。在光学头上还装有四象限探测器用于太阳自动跟踪时的微调。
  控制箱内装有2个微处理器,分别用于数据获取和步进马达系统的控制。步进马达系统具有方位和测量高度角两个自由度,由时间方程来控制太阳的初步跟踪,用四象限探测器系统作精密跟踪。
  仪器由底座、台架、丝杠、齿轮箱、电机、微机控制器、辐射传感器、电源等部分组成。跟踪软件按照太阳运动轨迹与光追踪相结合方式运行。采用二维自动跟踪方式,太阳赤纬角跟踪自动调整,可实现全天侯自动对太阳的实时追踪。




三、功能特点

1、监测要素
  测量太阳辐射要素: 总辐射,直接辐射,散射辐射,日照时间,太阳高度角,经度,纬度,海拔高度,GPS时间。
2、工作方式
  全自动测量,无人值守。采用二维自动跟踪方式,太阳赤纬角跟踪自动调整,可实现全天侯自动对太阳的实时追踪。

3、材质

  整个仪器采用铝合金材料制造,表面三防处理(防雨、防震、防雷电),可常年工作在野外。

4、自动归零功能

  夜间12点仪器自动归零,校准零点位置,保证第二天工作没有累计误差影响。

5、高精度跟踪测量

  GPS卫星定位追踪技术,可以保证太阳被云遮挡时,弱光时刻跟踪测量,精度小于5%。

6、适应传动方式

  丝杠、齿轮等传动方式;

7、信号输出

  标准输出为模拟信号0-20mv,配合变送器可以输出485信号(标准modbus协议)




四、技术参数

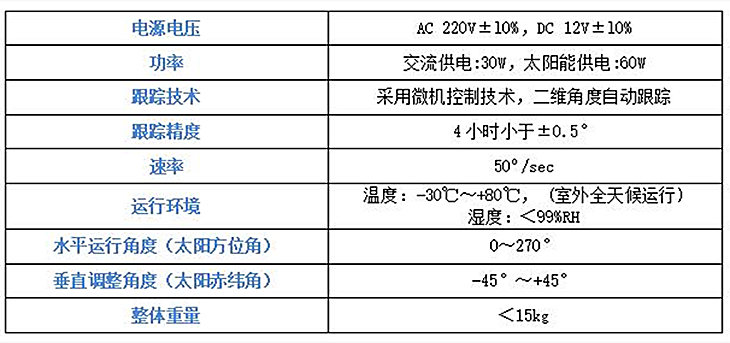

1、全自动跟踪器参数

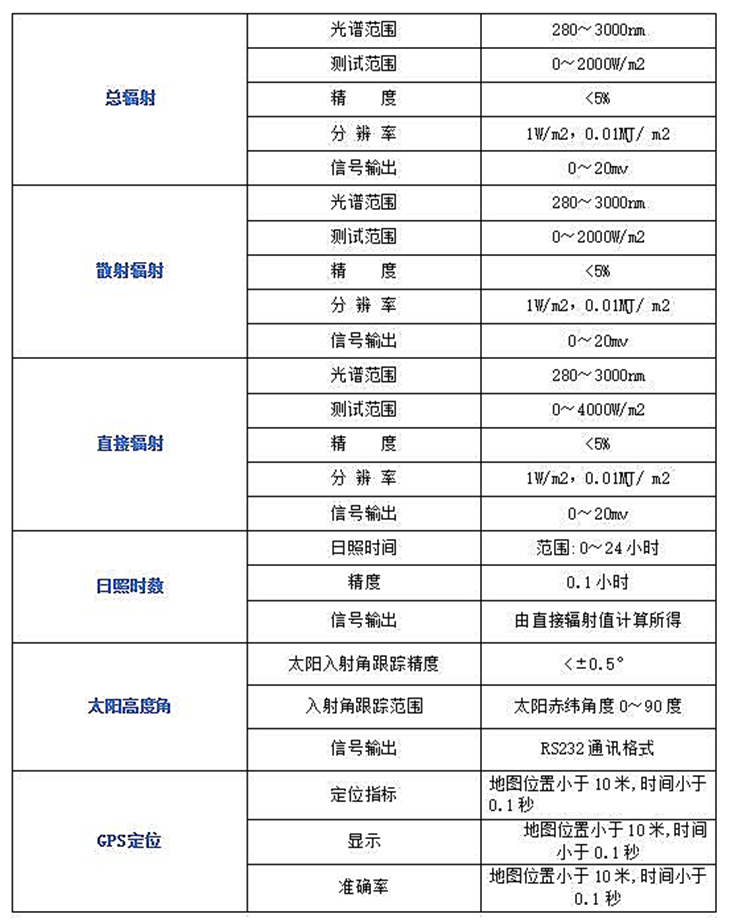

2、各传感器参数




3、配套设备
  TBS-YG5全自动跟踪太阳辐射仪与多通道太阳辐射记录仪及软件可以构成太阳辐射监测系统:
  多通道太阳辐射记录仪采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据40000条(存储时间间隔可以设定),工业控制标准设计,便携式防震结构,大屏幕汉字液晶显示屏(一屏显示多路监测要素,可替代微机),轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能,当交流电停电后,由充电电池供电。即可与微机同时监测,又可以断开微机独立监测。

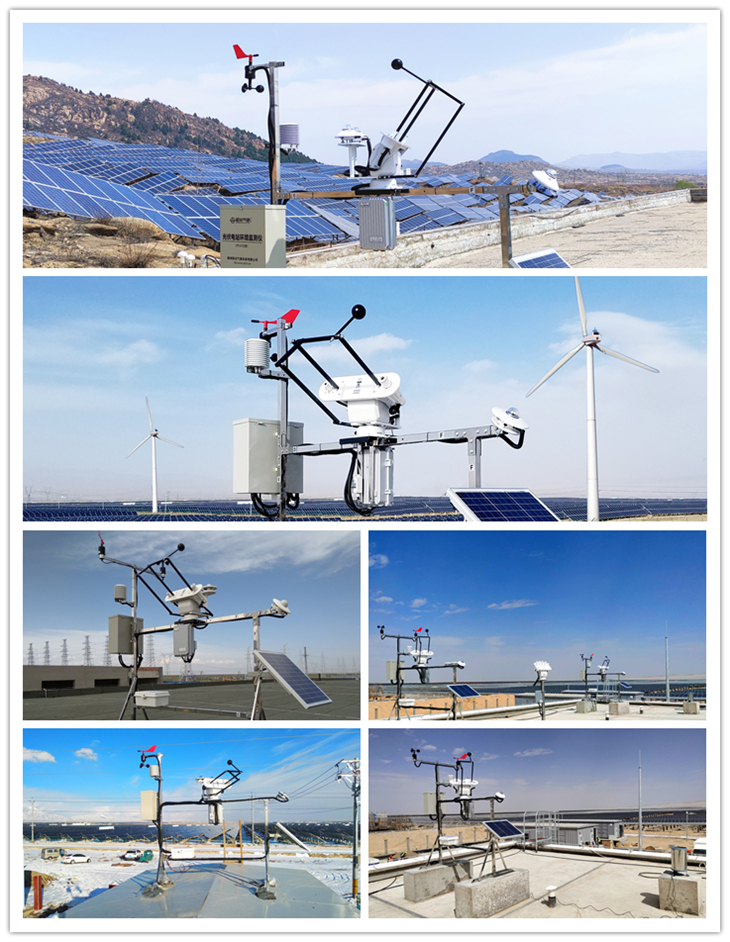

五、现场案例
