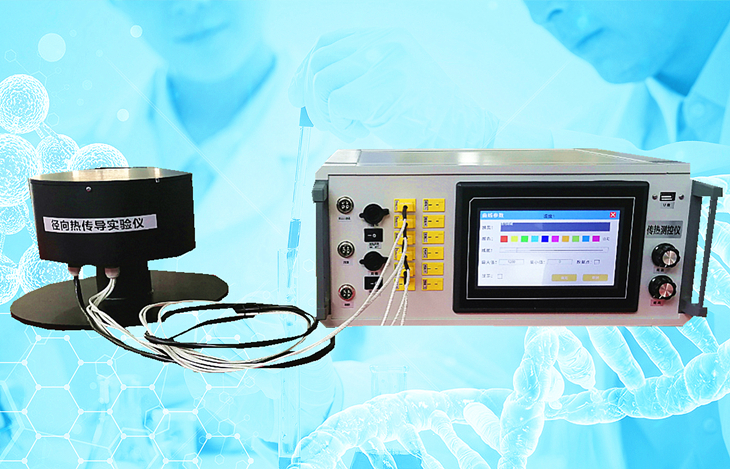

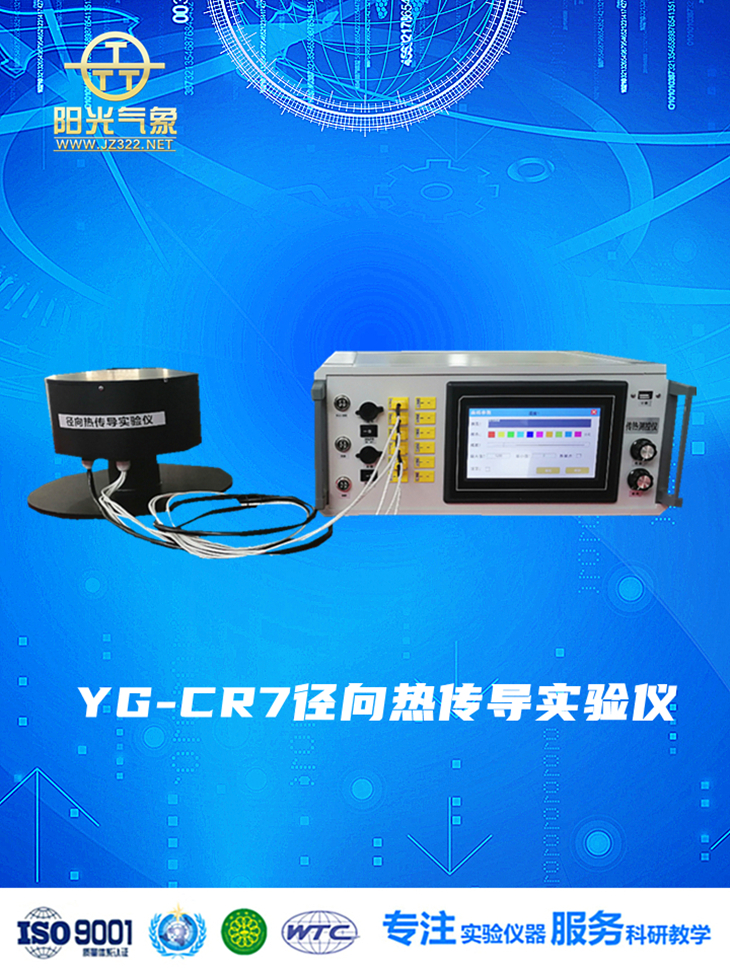

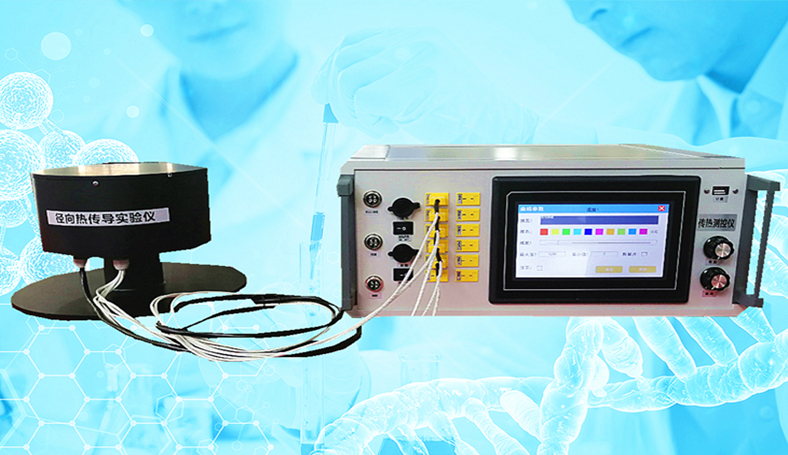

YG-CR7径向热传导实验仪

径向热传导实验仪是一台研究固体一维径向稳态导热,测量温度/半径分布关系、验证径向导热理论的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖一维径向稳态导热理论,测量材料导热系数,测量精度高,观察加热启动过程中的温度动态变化及不同位置的时间延迟现象,结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果。





       径向热传导实验仪是一台研究固体一维径向稳态导热,测量温度/半径分布关系、验证径向导热理论的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖一维径向稳态导热理论,测量材料导热系数,测量精度高,观察加热启动过程中的温度动态变化及不同位置的时间延迟现象,结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果。




模块化设计,与其他模块共用传热测控仪,彼此之间可分别独立进行实验。
研究一维径向稳态导热理论:对数温度分布,传热速率与导热系数及温度分布关系等。
根据传热速率和温度分布反算材料导热系数。
学生可独立操作并进行实验。
传感器采用国际一流品牌,测量精度高,响应快速。
操作简单,维护方便。

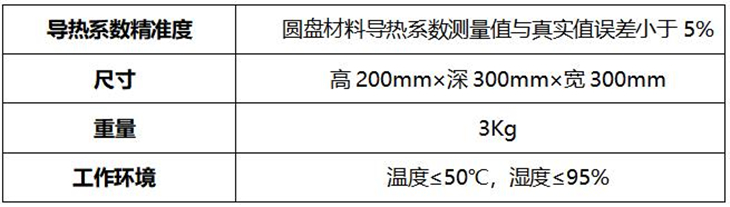

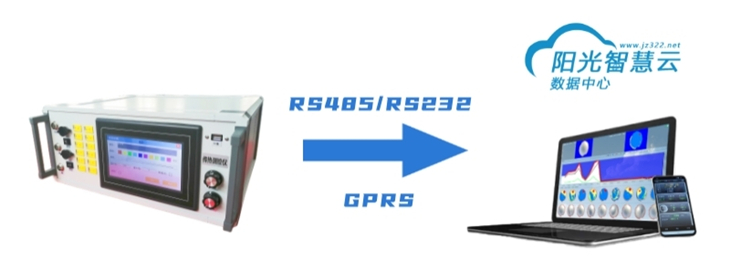

支持RS485或RS232等有线通讯方式,或GPRS无线通讯方式。
可单机使用,独立完成实验,也可以与上位机软件配合使用,实现更多数据分析功能。
说明书包含试验对应的理论和公式,理论值与试验数据的对比,误差分析。
电量传感器与加热装置连接,用来测量加热装置的工作电压和工作电流。
内置存储器可存储数据4万条,另外还支持外置U盘存储,实现无限量存储。
传热测控仪的曲线分析功能强大,各项监测数据均可在曲线分析的界面有所呈现,且曲线的颜色、线条、最大值、最小值、数据点等都可以在显示屏上进行设置。



配置GPRS模块可实现数据的无线传输及远程控制,数据还可上传云平台,实现云端的数据管理。




圆盘径向导热温度分布及材料导热系数测量。
径向热传导理论公式验证。
圆盘瞬态热传导观测。

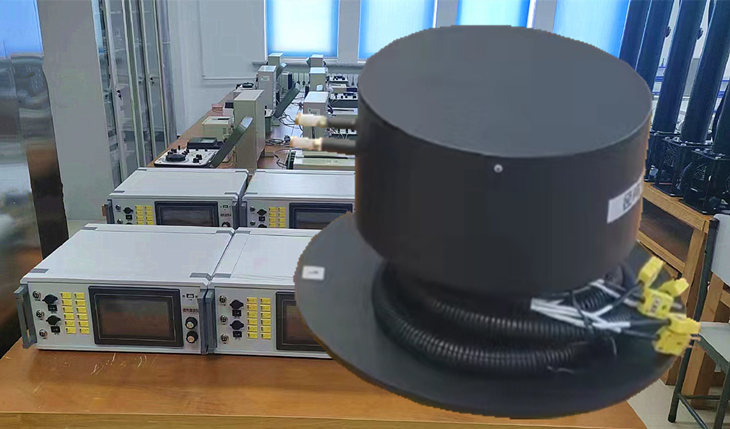

凹槽底座,凹槽设置从底部向上支撑圆盘的第一支撑部。
加热装置,在圆盘中心装有加热装置,可以均匀的对圆盘进行加热。
水冷管道,圆盘外壳边缘有水冷管道的进出水口,水冷管道盘绕在圆盘周面,焊接成一体。
温度传感器,径向等距分布放置温度传感器,有效的测量出圆盘径向方向的温度分布情况。

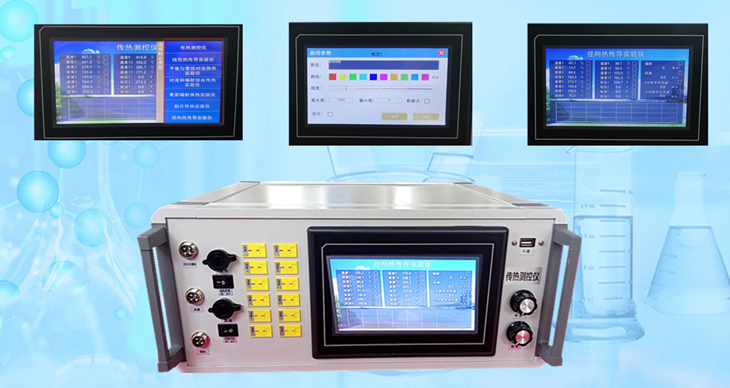

传热测控仪,用于温度数据采集、 加热装置的控制、信号的读取及数据存储和数据通讯。





根据实验需求调节传热测控仪上的旋钮,对加热电压进行调节,使加热装置对金属棒进行加热,根据实验需要记录测温元件的温度数据变化进行科学实验。
将径向热传导试验仪的进、出水口用胶管与冷水循环供水系统的出、回水口相连,使冷水循环达到降温作用。

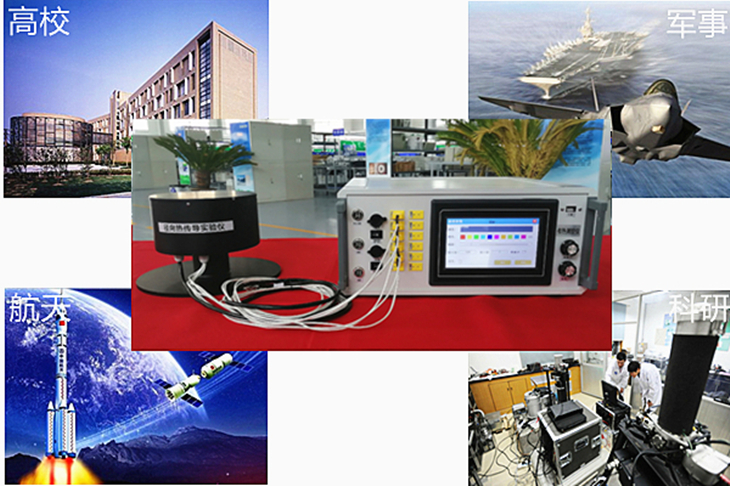

适用于各高校及科研所对于塑料薄膜、橡胶、细金属丝、纤维和细线、铝箔、铜箔、生物材料、高分子材料、薄金属、高强度金属丝、部件、紧固件、复合材料等材质的导热研究。
