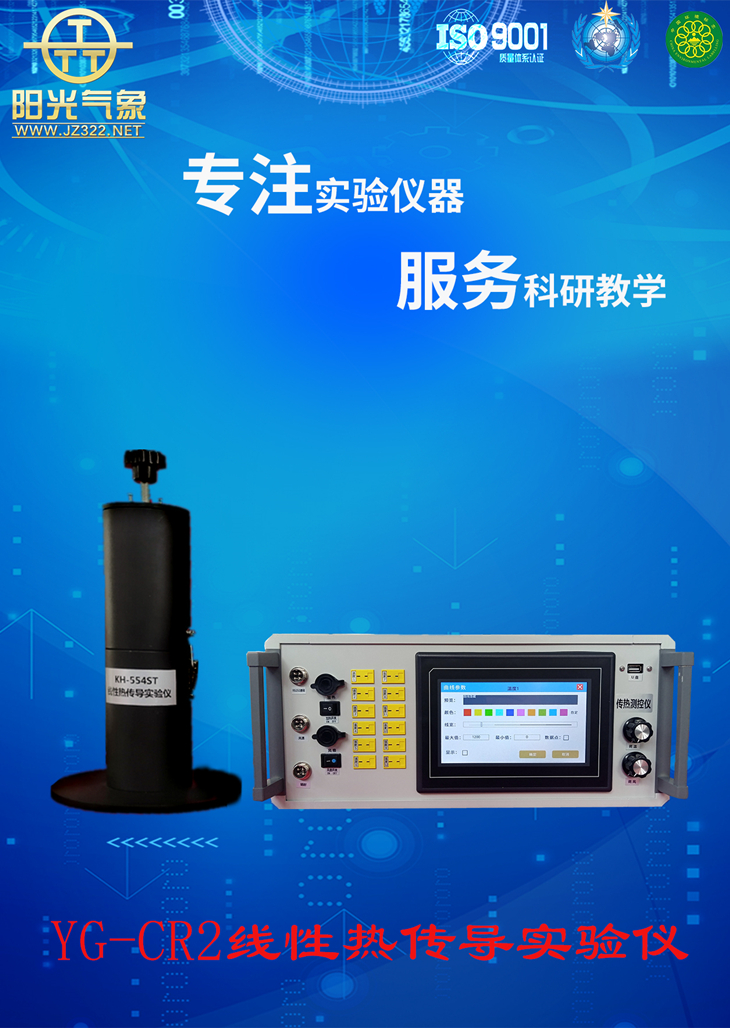

YG-CR2线性热传导实验仪

线性热传导实验仪是专门用来研究固体一维线性稳态导热性能及原理的实验设备,主要测量固体导热系数以及接触热阻等。此实验仪需要与传热测控仪配合使用,可进行多组教学实验,全面覆盖一维线性稳态导热理论。精确测量接触电阻、多种金属材料的导热系数,测量精度高,再结合全面详细的数据处理与误差分析方法,对学生达到科研启蒙效果。

       线性热传导实验仪是专门用来研究固体一维线性稳态导热性能及原理的实验设备,主要测量固体导热系数以及接触热阻等。此实验仪需要与传热测控仪配合使用,可进行多组教学实验,全面覆盖一维线性稳态导热理论。精确测量接触电阻、多种金属材料的导热系数,测量精度高,再结合全面详细的数据处理与误差分析方法,对学生达到科研启蒙效果。





1、模块化设计,与其他模块共用热传导测控仪,彼此之间可分别独立进行实验;
2、全面研究一维稳态导热理论:线性温度分布,温度梯度与传热面积关系,总传热系数,接触热阻等;
3、学生可独立操作并进行实验;
4、传感器全部采用国际一流品牌,测量精度高,响应速度快;
5、 操作简单,维护方便;

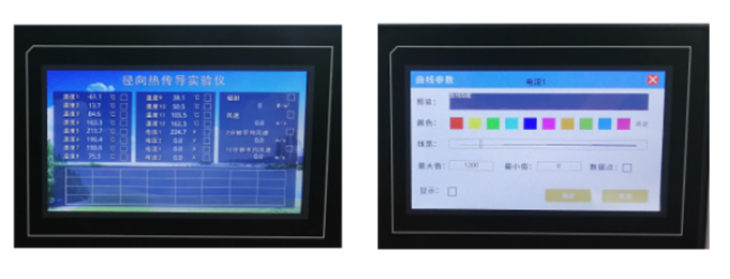

6、采集器采用7寸彩色LCD触摸屏,可完整展示数据、图形、曲线;




7、与传热测控仪连接,即可单机使用,独立完成相关实验,也可以与上位机软件配合使用,实现更多数据分析功能;

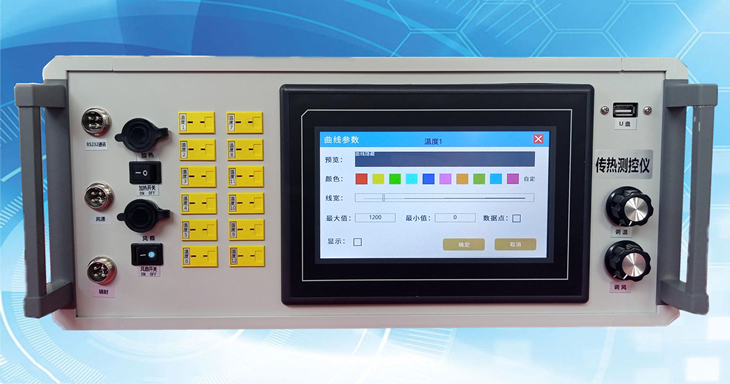

8、传热测控仪用于温度数据的采集、读取及数据存储和数据通讯。
9、传热测控仪内置存储器可存储数据4万条,另外还支持外置U盘存储,实现无限量存储;




10、传热测控仪的曲线分析功能强大,各项监测数据均可在曲线分析的界面有所呈现,且曲线的颜色、线条、最大值、最小值、数据点等都可以在显示屏上进行设置;

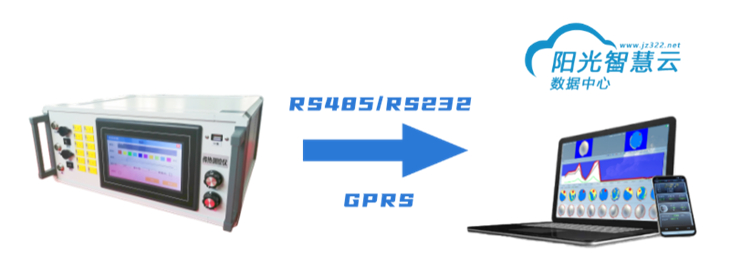

11、配置GPRS模块可实现数据的无线传输及远程控制,数据还可上传云平台,实现云端的数据管理
12、连接传热测控仪采用RS485或RS232等有线通讯或GPRS无线通讯方式输出数据;
13、 说明书全面详细,包含试验对应的理论和公式,理论值与试验数据的对比,误差分析;





1、检测一维稳态导热温度的线性分布
2、测量不同固体材料的导热系数
3、测量一维线性导热总传热系数
4、一维稳态导热温度梯度与截面积关系演示
5、测量接触热阻
6、理解傅里叶导热定律对固体材料传热速度的影响
7、了解绝热物体的一般应用
8、定性观察非稳态传热过程






   适用于各高校及科研所对于塑料薄膜、橡胶、细金属丝、纤维和细线、铝箔、铜箔、生物材料、高分子材料、薄金属、高强度金属丝、部件、紧固件、复合材料等材质的导热研究。
