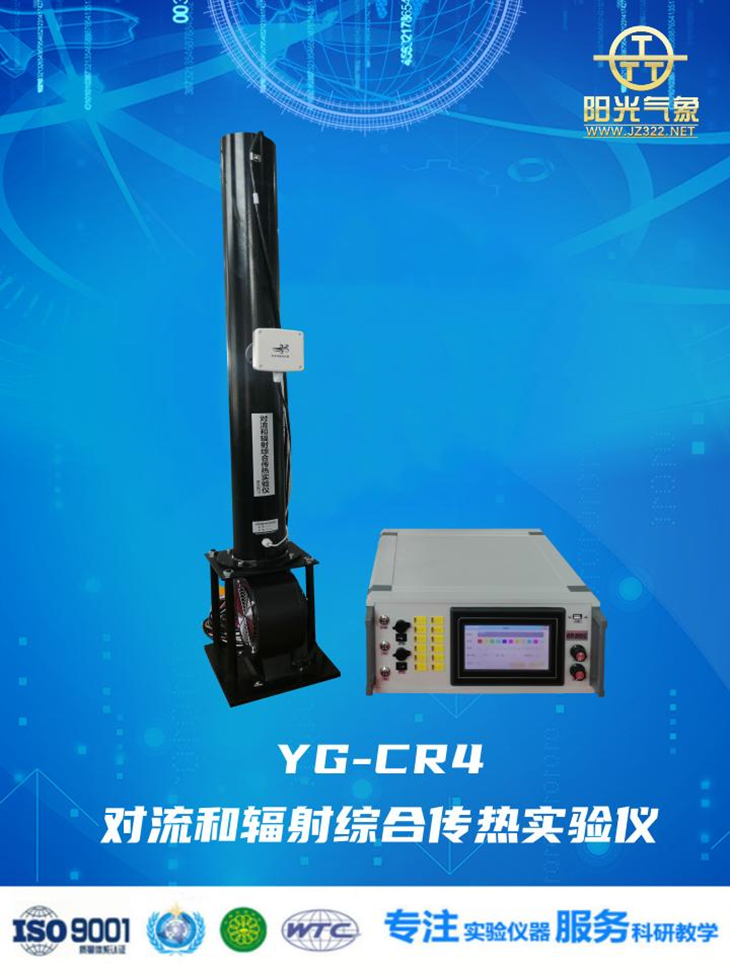

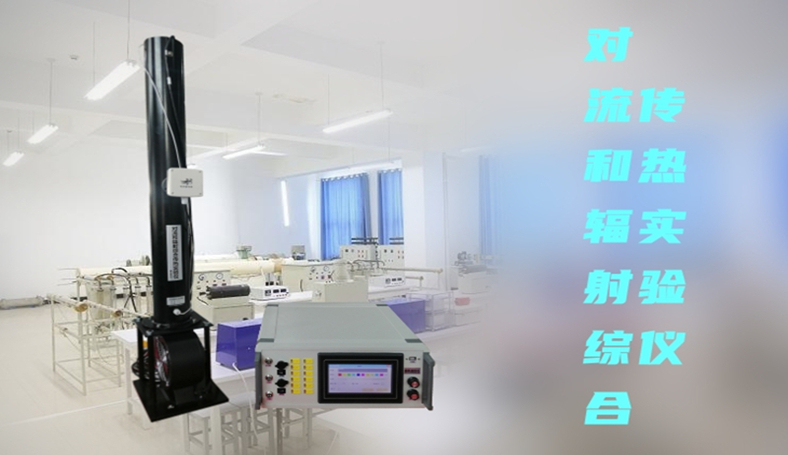

YG-CR4对流和辐射综合传热实验仪

对流和辐射综合传热实验仪是一台研究对流与表面辐射复合换热,测量水平圆管自然、强迫对流换热系数以及总体能量守恒分析的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖圆柱绕流边界层分离、水平圆管自然、强迫对流换热理论,风机转速和流量电子调节,连续、平滑调节。精确测量水平圆管的自然、强迫对流换热系数,精确测量边界层分离角,展示局部换热系数随角度变化趋势,结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果。






      对流和辐射综合传热实验仪是一台研究对流与表面辐射复合换热,测量水平圆管自然、强迫对流换热系数以及总体能量守恒分析的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖圆柱绕流边界层分离、水平圆管自然、强迫对流换热理论,风机转速和流量电子调节,连续、平滑调节。精确测量水平圆管的自然、强迫对流换热系数,精确测量边界层分离角,展示局部换热系数随角度变化趋势,结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果。




全面研究水平圆管对流换热:自然对流、强迫对流、边界层发展和分离等;
定量分析水平圆管的能量守恒:输入电功率和对流换热、表面辐射换热的能量平衡分析;
模块化设计,与其他模块共用传热测控仪,彼此之间可分别独立进行实验;
学生可独立操作并进行实验;
传感器和风机采用国际一流品牌,传感器测量精度高,响应快速,风机噪音小,运行平稳;
操作简单,维护方便;
说明书全面详细,包含试验对应的理论和公式,理论值与试验数据的对比,误差分析;

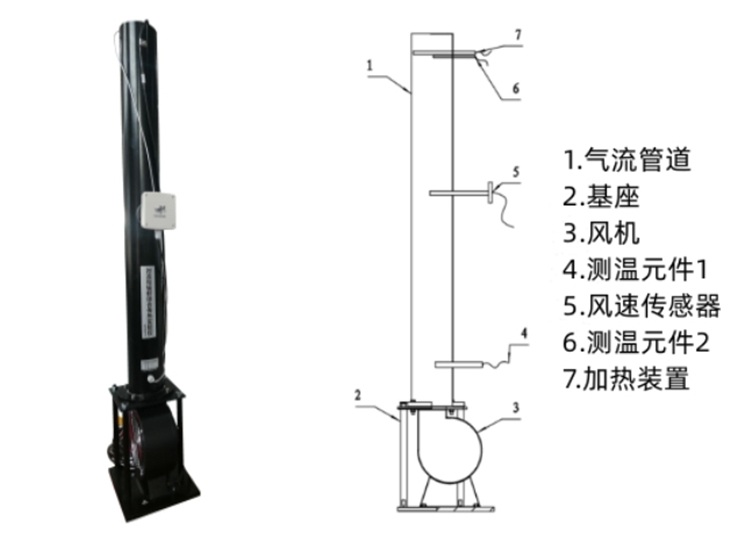

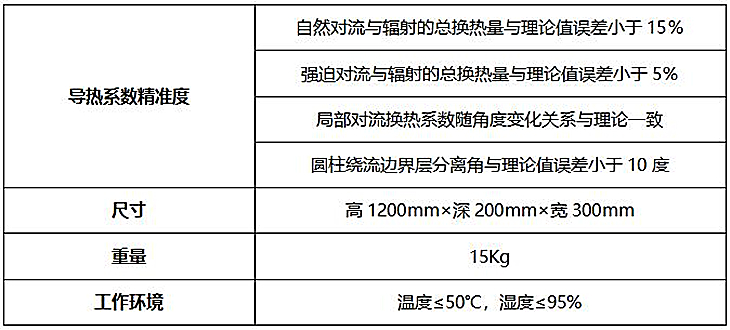

对流和辐射综合传热实验仪主要由基座、风机、气流管道、加热装置及检测装置组成;
测速传感器安装在气流管道的中部位置,用来测量管道内气体流速;
电量传感器与加热装置连接,用来测量加热装置的工作电压和工作电流;
温度传感器,一只安装在气流管道上,伸入长度为气流管道直径的1/5-1/4,用于测量气流管道的进口气流的温度。另一只安装在加热装置中部位置,距离加热装置外表面0.5-1mm,用于测量加热装置的表面温度。




传热测控仪用于温度数据的采集、 加热装置的控制、气体流速的调控、风机的启停、辐射信号的读取及数据存储和数据通讯。
传热测控仪内置存储器可存储数据4万条,另外还支持外置U盘存储,实现无限量存储;
传热测控仪的曲线分析功能强大,各项监测数据均可在曲线分析的界面有所呈现,且曲线的颜色、线条、最大值、最小值、数据点等都可以在显示屏上进行设置;

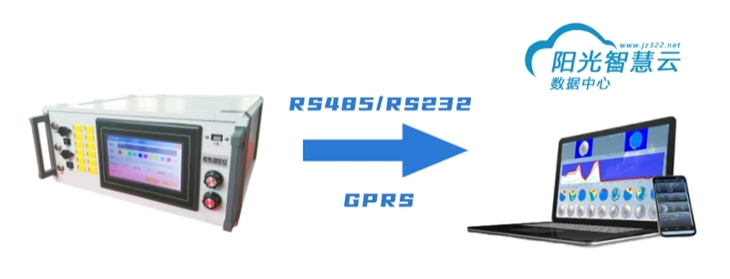

连接传热测控仪采用RS485或RS232等有线通讯或GPRS无线通讯方式输出数据




与传热测控仪连接,即可单机使用,独立完成相关实验,也可与上位机软件配合使用,实现更多数据分析功能;
配置GPRS模块可实现数据的无线传输及远程控制,数据还可上传云平台,实现云端的数据管理;





圆管辐射换热速率、自然对流换热速率测量、总体能量守恒分析;
圆管辐射换热速率、强迫对流换热速率测量、总体能量守恒分析;
圆管自然对流换热系数、强迫对流换热系数测量;
自然对流、强迫对流换热系数理论公式精度验证;
圆柱绕流边界层分离角度测量;





      适用于各高校及科研所对于塑料薄膜、橡胶、细金属丝、纤维和细线、铝箔、铜箔、生物材料、高分子材料、薄金属、高强度金属丝、部件、紧固件、复合材料等材质的导热研究。
