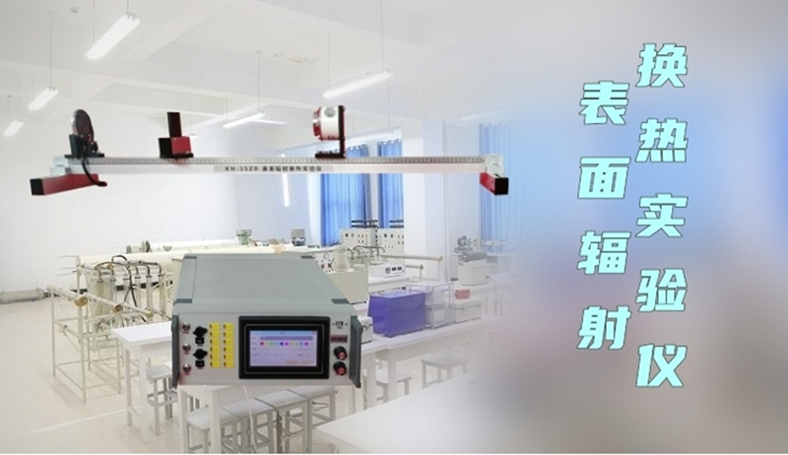

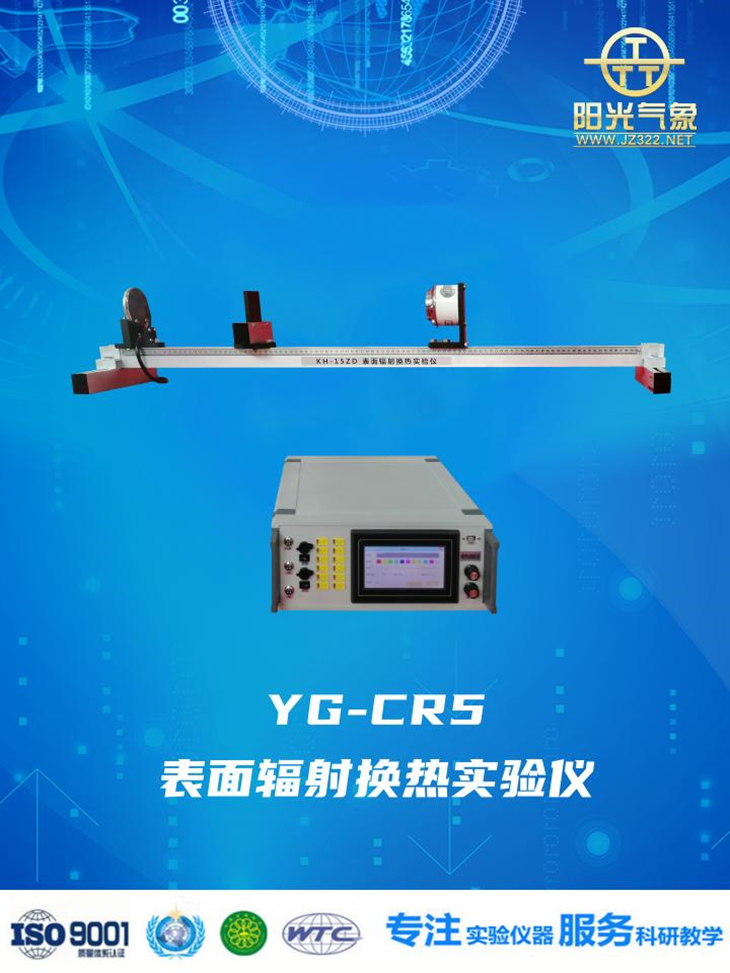

YG-CR5表面辐射换热实验仪

表面辐射换热实验仪是一台研究表面辐射换热,测量辐射相关参数如视角因子,发射率,热流密度等,验证表面辐射换热基本定律的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖表面辐射换热基本理论,表面温度连续、平滑调节,精确测量辐射热流密度、表面发射率、视角因子等,精确验证表面辐射换热基本定律:表面辐射换热的平方反比定律以及Stefan-Boltzmann定律、结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果。






     表面辐射换热实验仪是一台研究表面辐射换热,测量辐射相关参数如视角因子,发射率,热流密度等,验证表面辐射换热基本定律的实验教学设备,与传热测控仪配合使用,可进行多组教学实验,全面覆盖表面辐射换热基本理论,表面温度连续、平滑调节,精确测量辐射热流密度、表面发射率、视角因子等,精确验证表面辐射换热基本定律:表面辐射换热的平方反比定律以及Stefan-Boltzmann定律、结合全面详细的数据处理和误差分析方法,对学生达到科研启蒙效果。

模块化设计,与其他模块共用传热测控仪,彼此之间可分别独立进行实验;
全面研究表面辐射换热:视角因子,发射率,固体角,辐射热流密度变化,遮挡影响等;
定量研究辐射热流密度随距离的变化,辐射热流密度随表面温度变化;
学生可独立操作并进行实验;
传感器采用国际一流品牌,测量精度高,响应快速;
操作简单,维护方便;
说明书全面详细,包含试验对应的理论和公式,理论值与试验数据的对比,误差分析;

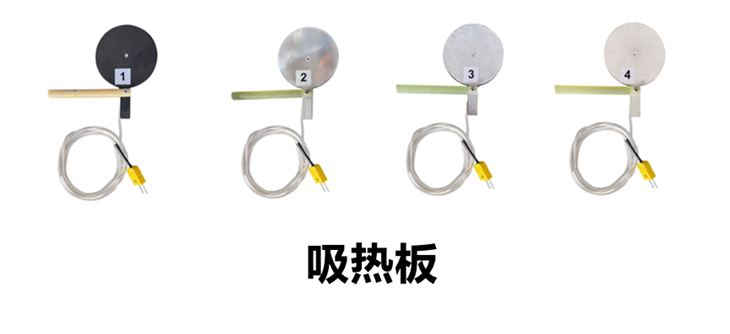

金属圆板可以是多种经由不同表面处理的金属材质,用以研究不同表面处理对发射率的影响;金属圆板靠近热源的一侧设有一层哑光黑色喷漆层,以使金属圆板快速升温。



辐射热流计与相适配的辐射热流表电性连接,辐射热流表用于测量所述辐射热流计所输出的毫伏电压信号并将其转化为热流密度值显示。



传热测控仪用于温度数据的采集、 加热装置的控制、辐射信号的读取及数据存储和数据通讯;
传热测控仪内置存储器可存储数据4万条,另外还支持外置U盘存储,实现无限量存储;

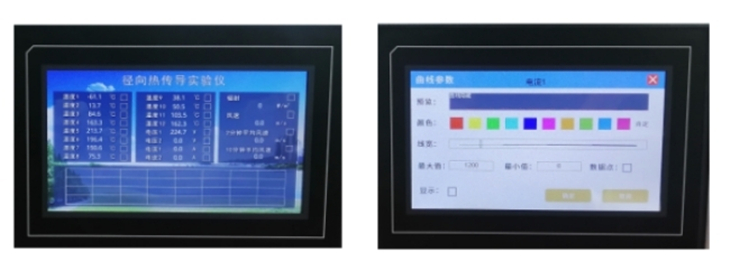

传热测控仪的曲线分析功能强大,各项监测数据均可在曲线分析的界面有所呈现,且曲线的颜色、线条、最大值、最小值、数据点等都可以在显示屏上进行设置;

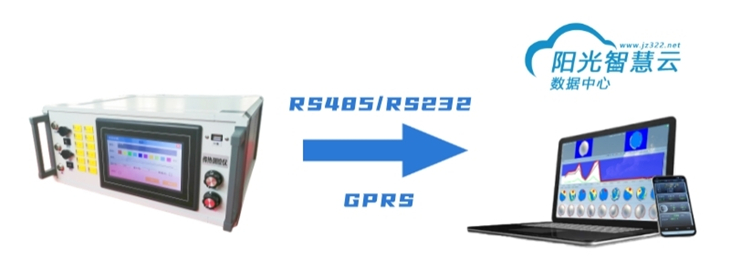

连接传热测控仪采用RS485或RS232等有线通讯或GPRS无线通讯方式输出数据



与传热测控仪连接,即可单机使用,独立完成相关实验,也可与上位机软件配合使用,实现更多数据分析功能;
配置GPRS模块可实现数据的无线传输及远程控制,数据还可上传云平台,实现云端的数据管理;




固体表面辐射换热热流密度测量;
固体表面辐射换热视角因子测量;
固体表面辐射换热遮挡影响测量;
固体表面发射率测量;
固体表面辐射换热的平方反比定律验证;
固体表面辐射换热的Stefan-Boltzmann定律验证。




  适用于各高校及科研所对于塑料薄膜、橡胶、细金属丝、纤维和细线、铝箔、铜箔、生物材料、高分子材料、薄金属、高强度金属丝、部件、紧固件、复合材料等材质的导热研究。
