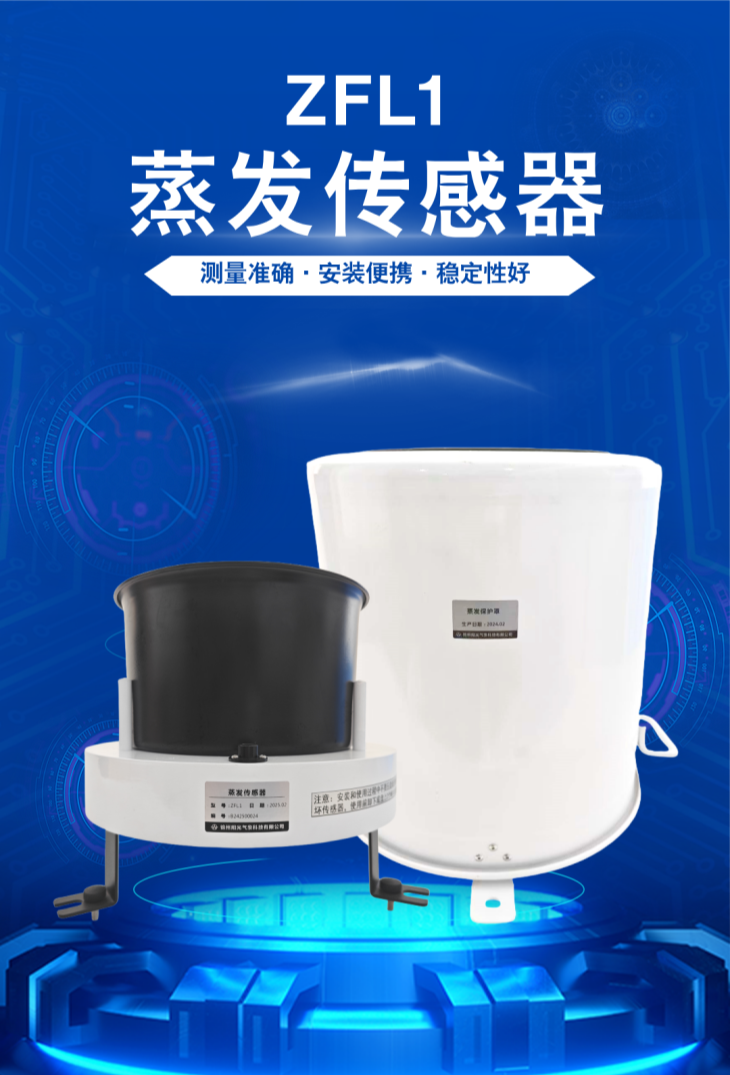

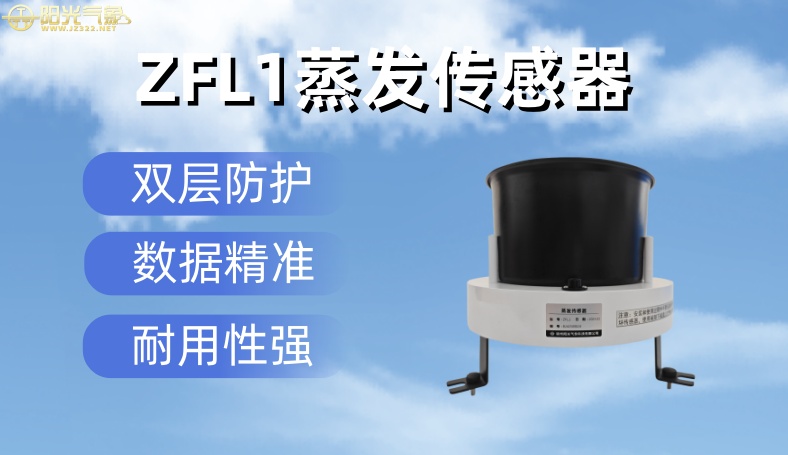

ZFL1型水面蒸发传感器

ZFL1型水面蒸发传感器用于测量液面蒸发量的专业仪器,具有测量精度高,性能稳定、线性度好,安装方便、操作简单等特点。为保证传感器使用寿命,传感器采用不锈钢材质,保证在户外使用时不会生锈。结构设计合理,外观质量佳,配有保护罩。

一、概述

ZFL1型水面蒸发传感器用于测量液面蒸发量的专业仪器,具有测量精度高,性能稳定、线性度好,安装方便、操作简单等特点。为保证传感器使用寿命,传感器采用不锈钢材质,保证在户外使用时不会生锈。结构设计合理,外观质量佳,配有保护罩。

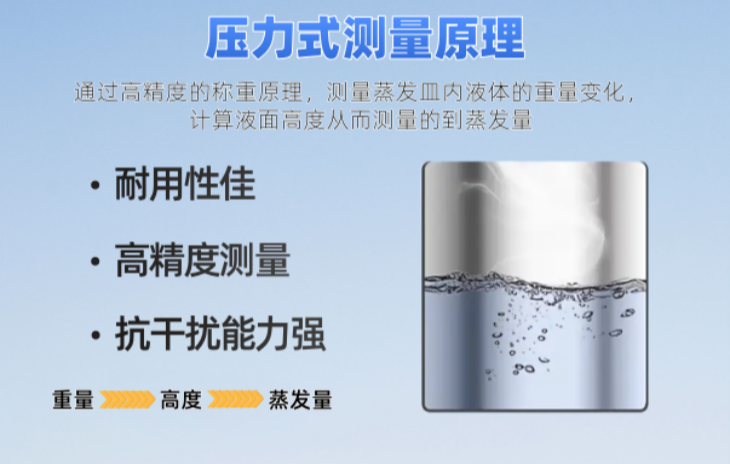

ZFL1型水面蒸发传感器工作原理采用高精度的称重原理测得蒸发皿内液体重量,再计算出液面高度。因此在多种环境下均可使用,如液体或结冰均可测量,解决了使用超声波原理测量液面高度时出现的结冰时测量不准、没有水时容易损坏传感器、精度低等弊病,可与自动气象站或专业蒸发记录仪配合使用。

二、基本原理

传感器的静水桶通过连通管与蒸发器的蒸发桶或蒸发池联通,光电编码器安装于静水桶上端的圆形支板上,侧缆悬挂于编码器侧轮上,浮子安装在静水桶内。当蒸发桶中的水面蒸发引起水位下降时,静水桶中水面同步下降,浮子即拉动测缆带动测轮和编码器旋转,编码器即可输出与水面下降量相对应的编码数据。当遇到降雨,汇集到蒸发桶中的雨水使水面升高,静水桶中的水位同步上升,编码器即可输出与水面上升量相对应的编码数据。

三、典型应用

广泛用于测量液面蒸发量的仪器,适用于气象检测、植物及种子培养单位、农业研究机构、林业研究机构等领域。

四、技术参数

序号 名称 技术范围
1 口    径 Φ200mm
2 测量范围 0~100 mm
3 精    度 ± 1%
4 分 辨 率 0.1 mm
5 供电方式 DC12V
6 环境温度  -40℃~+60℃
7 信号输出(配变送器可输出4~20mA) DC0~55mv
